Laboratorium wzorcujące ITA

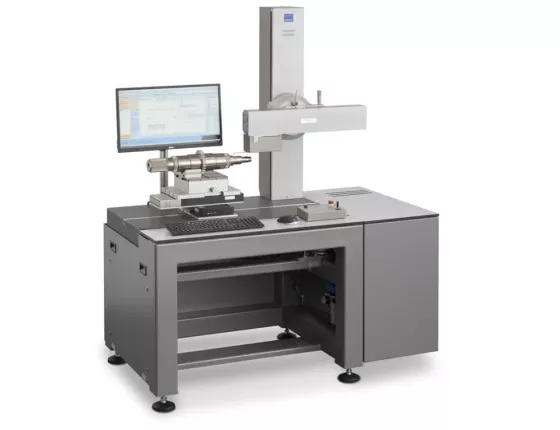

Profilometry stykowe

Parametry: długość (geometria powierzchni)

długość (geometria powierzchni)

Zakres pomiarowy:

Pt: 0 μm do 75 μm
Ra: 0,13 μm do 3,2 μm
Rz: 1 μm do 10 μm
R_max (Rt): 1,13 μm do 10 μm

Niepewność pomiaru dla CMC:

0,03 μm dla Pt: 0 μm do 75 μm
U wzorca + 1% Ra dla Ra: 0,13 μm do 3,2 μm
U wzorca + 1% Rz dla Rz: 1 μm do 10 μm
U wzorca + 1% R_max (Rt) dla R_max (Rt): 1,13 μm do 10 μm

Metoda pomiarowa:

ITA-LW-IT-5.4.7-01; PN-EN ISO 12179:2022-6

Miejsce wzorcowania:

Laboratorium ITA

U klienta

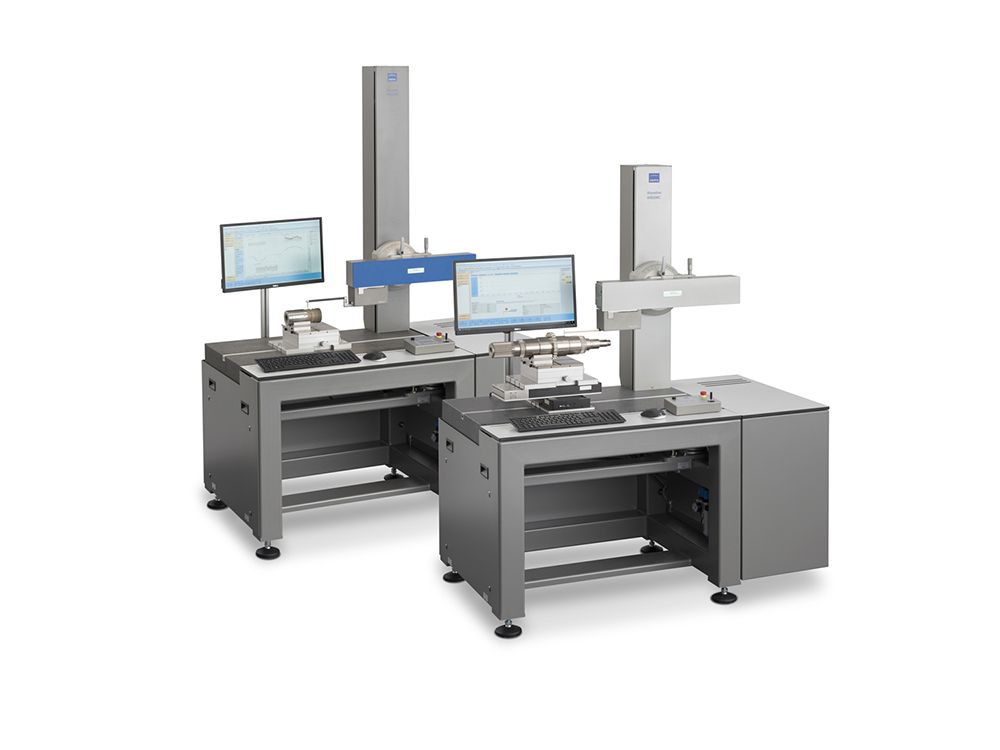

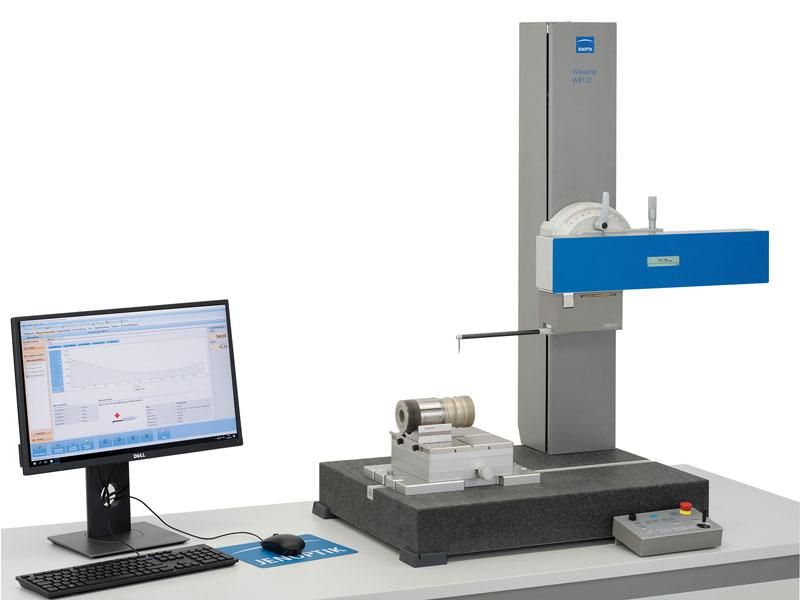

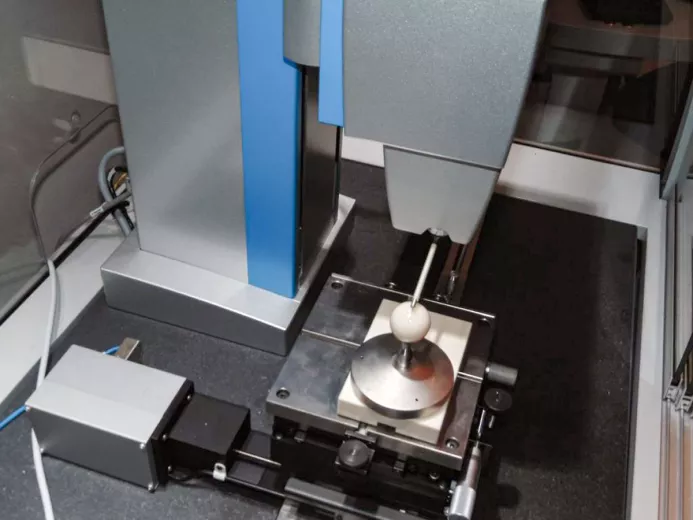

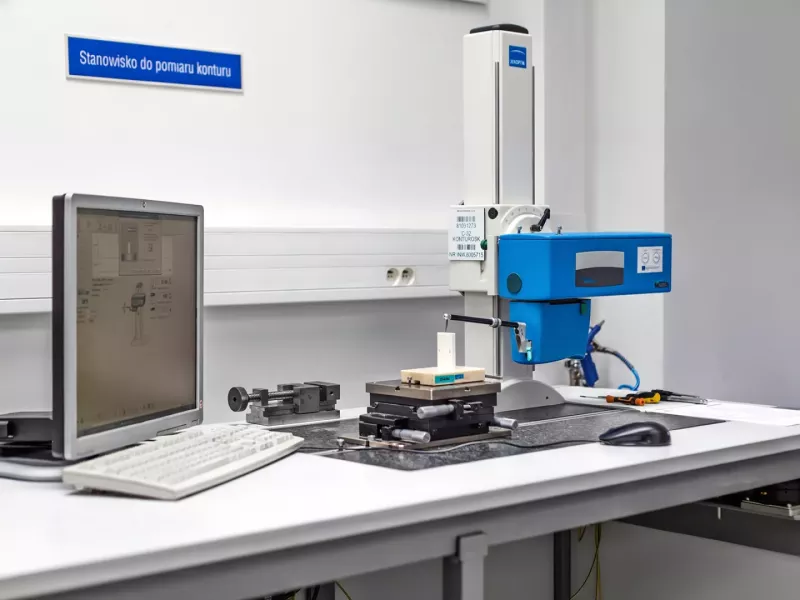

Konturografy

Parametry: Kąt Długość (pomiary współrzędnościowe)

Kąt

Zakres pomiarowy:

0° do 180°

Niepewność pomiaru dla CMC:

4''

Metoda pomiarowa:

ITA-LW-IT-5.4.9-01

Miejsce wzorcowania:

U klienta

Długość (pomiary współrzędnościowe)

Zakres pomiarowy:

0 mm do 75 mm

Niepewność pomiaru dla CMC:

średnica: 1,1 μm
prostoliniowość: 0,03 μm
odległość: 0,08 μm (dla wzorców ceramicznych); (0,05 + 0,95 · L) μm gdzie L w m (dla wzorców stalowych)

Metoda pomiarowa:

ITA-LW-IT-5.4.9-01

Miejsce wzorcowania:

U klienta

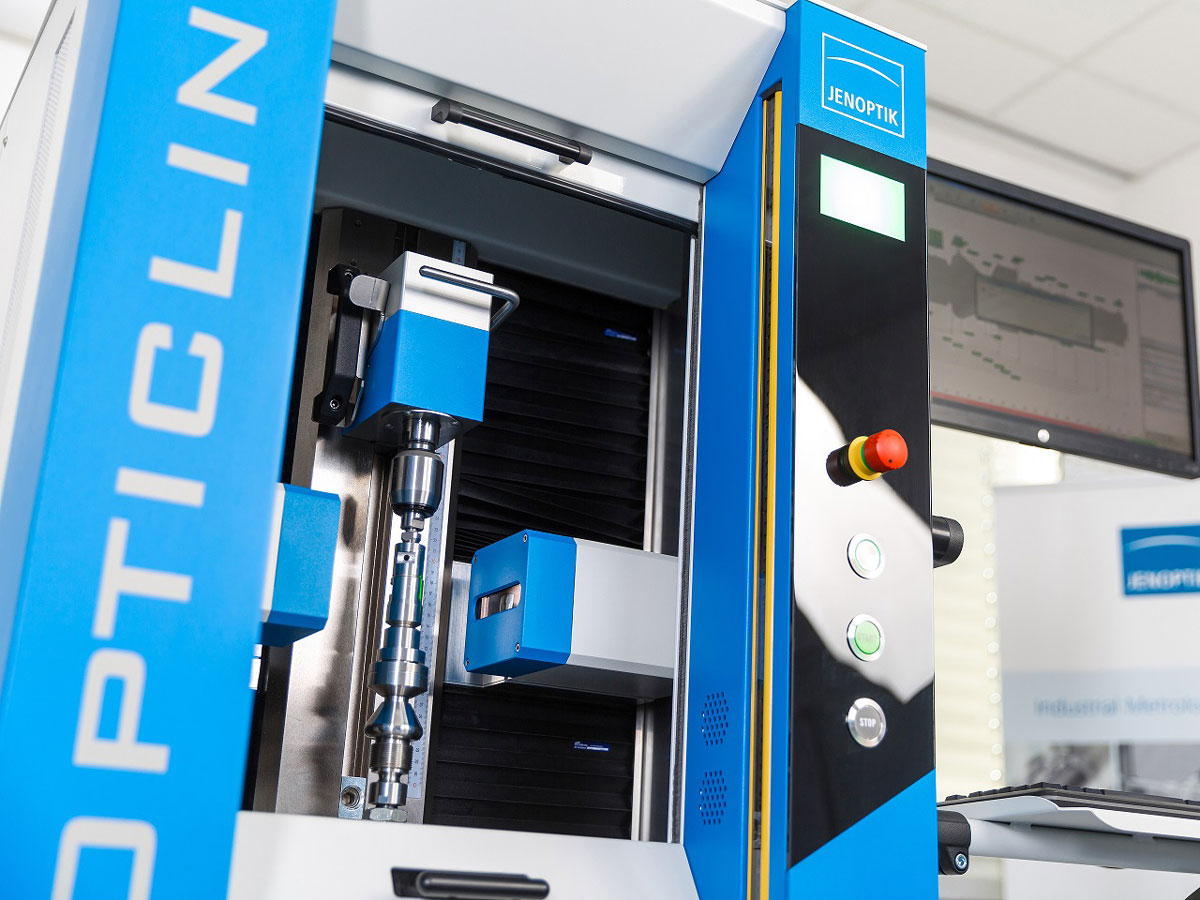

Opticline

Parametry: długość (pomiary współrzędnościowe)

długość (pomiary współrzędnościowe)

Zakres pomiarowy:

średnica: 2 mm do 345 mm
długość: 4 mm do 1200 mm

Niepewność pomiaru dla CMC:

(0,3 + 0,6 · L) μm dla średnic od 2 mm do 345 mm, gdzie L w m
(0,6 + 0,7 · L) μm dla długości od 4 mm do 1200 mm, gdzie L w m

Metoda pomiarowa:

ITA-LW-IT-5.4.2-01

Miejsce wzorcowania:

U klienta

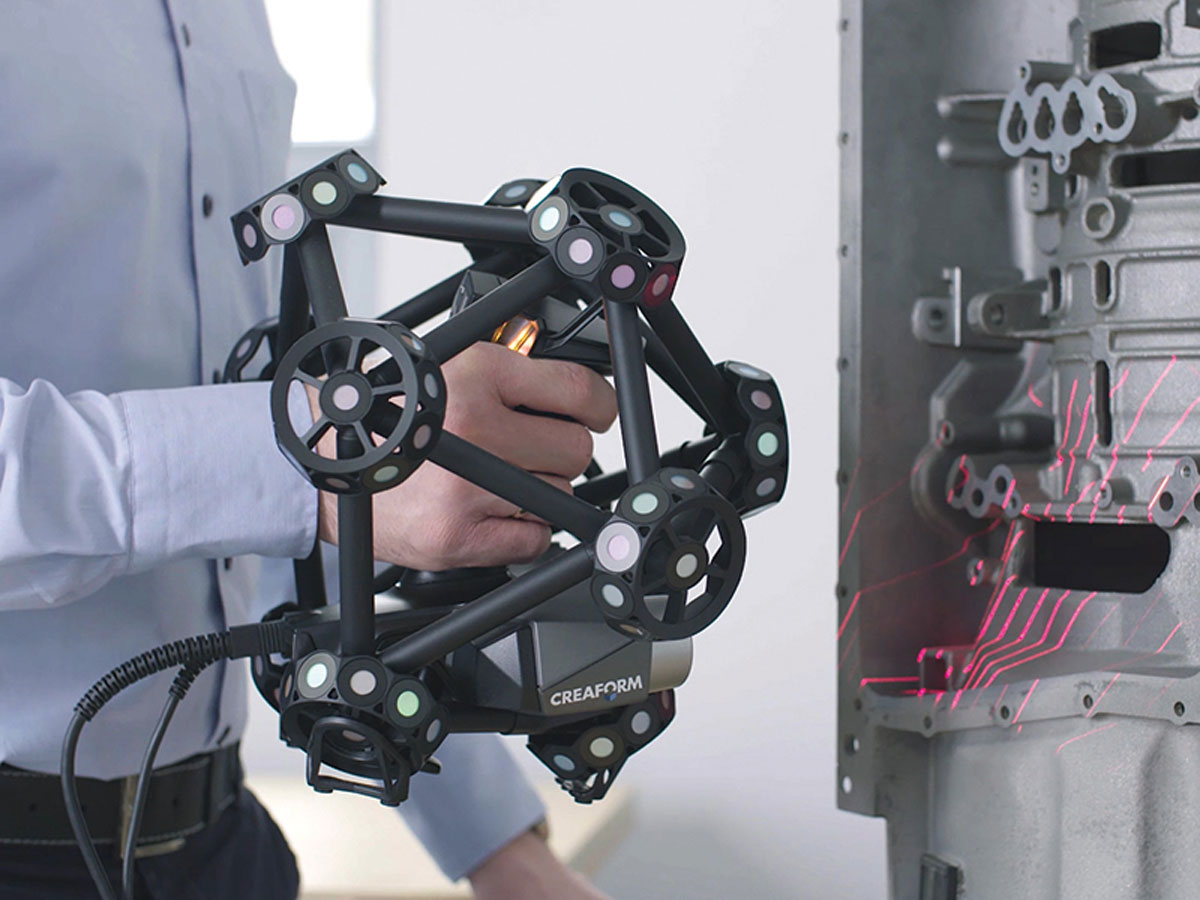

Skanery 3D

Parametry: długość (pomiary współrzędnościowe)

długość (pomiary współrzędnościowe)

Zakres pomiarowy:

60 mm do 1480 mm

Niepewność pomiaru dla CMC:

(1,25 + 1,25 · L) μm gdzie L w m

Metoda pomiarowa:

ITA-LW-IT-5.4.3-01; PN-EN ISO 10360-8:2014

Miejsce wzorcowania:

Laboratorium ITA

U klienta

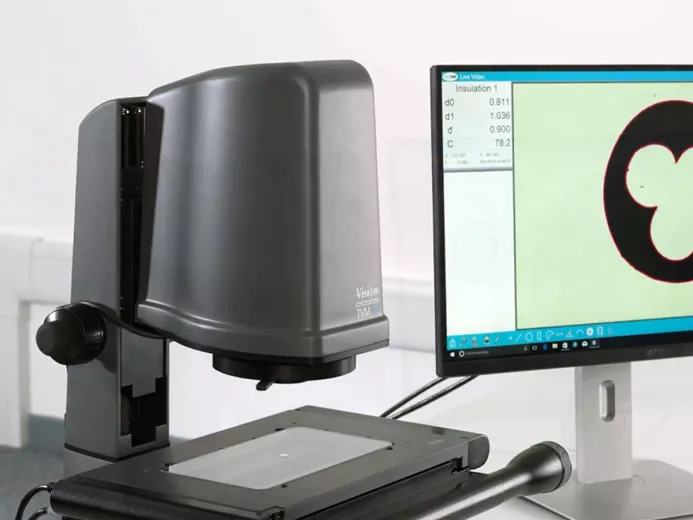

Współrzędnościowe optyczne maszyny pomiarowe, mikroskopy pomiarowe, projektory pomiarowe

Parametry: długość (pomiary współrzędnościowe)

długość (pomiary współrzędnościowe)

Zakres pomiarowy:

0,10 mm do 750 mm

Niepewność pomiaru dla CMC:

(0,5 + 0,33 · L) μm, gdzie L w m

Metoda pomiarowa:

ITA-LW-IT-5.4.5-01

Miejsce wzorcowania:

U klienta

Mierniki do pomiaru grubości powłok

Parametry: grubość powłok

grubość powłok

Zakres pomiarowy:

0 μm do 1200 μm
1,2 mm do 7,5 mm

Niepewność pomiaru dla CMC:

0,7+(2 x 10^-3 x L) μm dla zakresu od 0 μm do 1200 μm    (wartość L wyrażona w μm)
0,4% dla zakresu od 1,2 mm do 7,5 mm

Metoda pomiarowa:

ITA-LW-IT-5.4.11-01

Miejsce wzorcowania:

Laboratorium ITA

U klienta

Folie wzorcowe

Parametry: długość

długość

Zakres pomiarowy:

3,5 μm do 800 μm
0,8 mm do 25 mm

Niepewność pomiaru dla CMC:

0,51 μm dla zakresu od 3,5 μm do 800 μm
0,7+(1,8 x 10^-3 x L) μm dla zakresu od 0,8 mm do 25 mm (wartość L wyrażona w μm)

Metoda pomiarowa:

ITA-LW-IT-5.4.8-01

Miejsce wzorcowania:

Laboratorium ITA

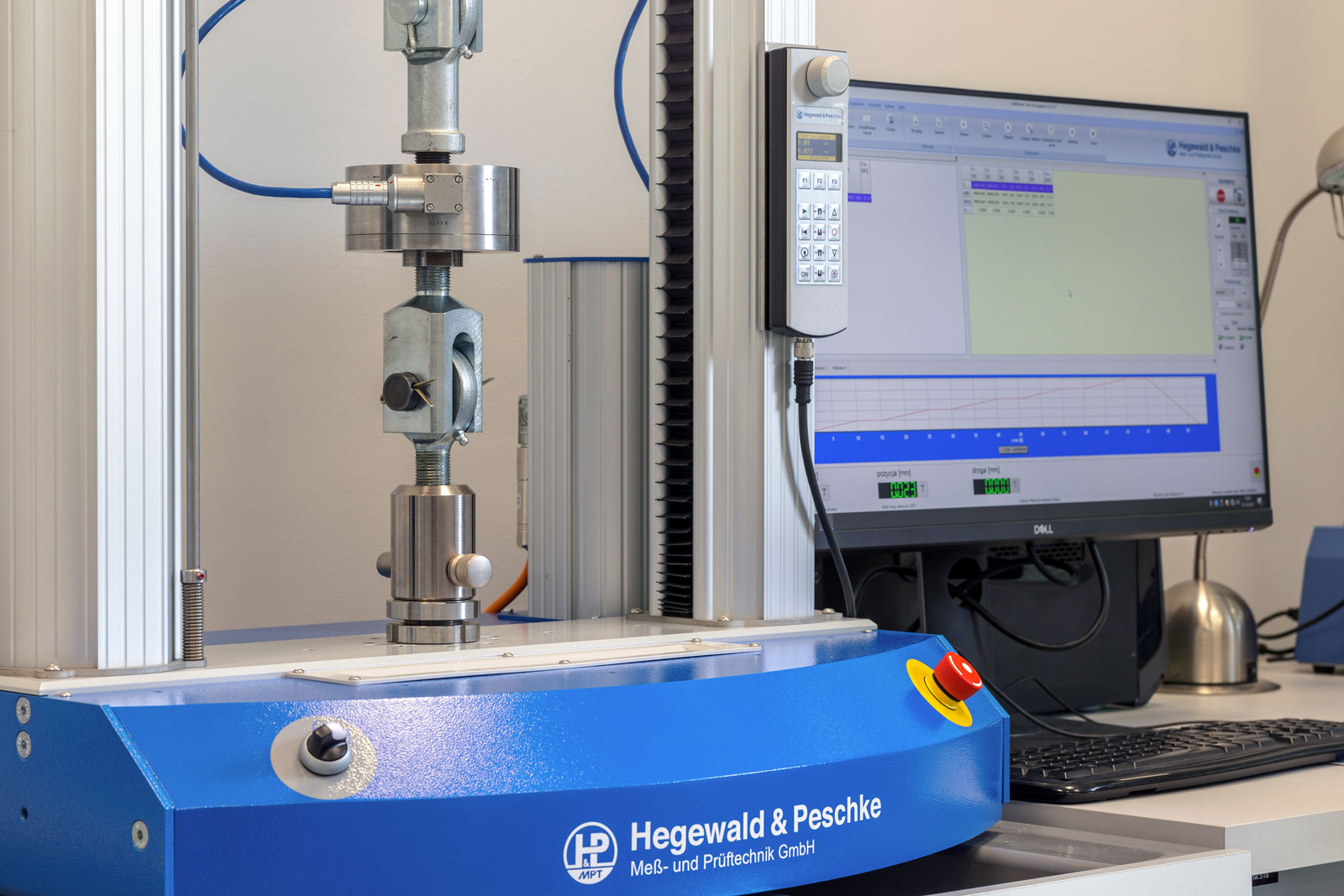

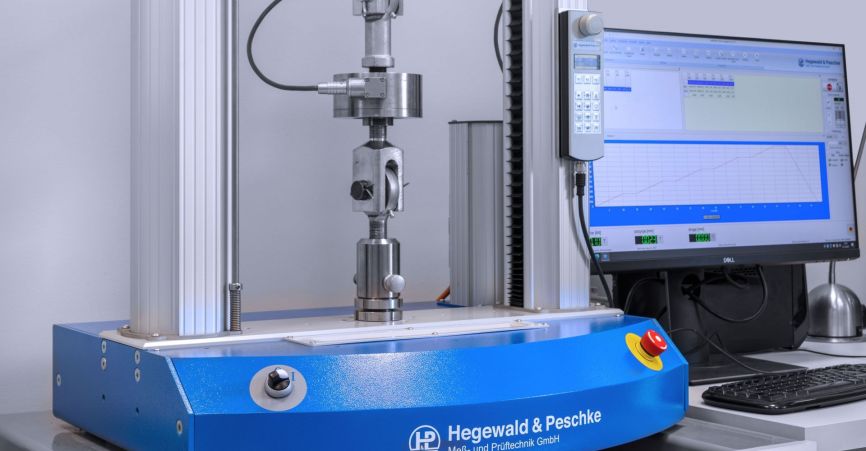

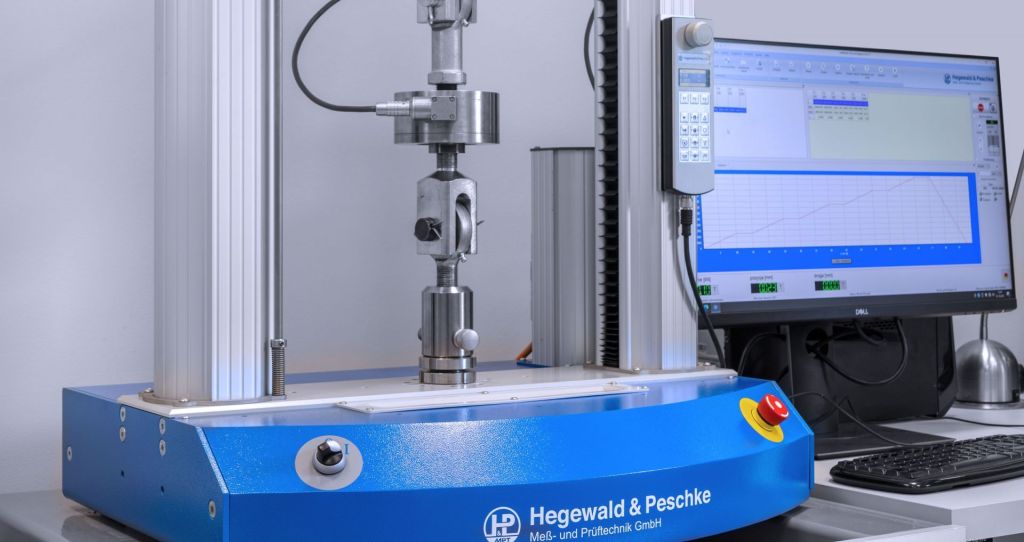

Maszyny wytrzymałościowe (siła)

Parametry: siła

siła

Zakres pomiarowy:

Dla sił ściskających i rozciągających:
dla obciążników: 0,01 N do 110 N
dla siłomierzy kontrolnych klasy 00 i 05: 10 N do 250 kN

Niepewność pomiaru dla CMC:

0,1 % dla obciążników od 0,01 N do 110 N
0,12 % dla siłomierzy kontrolnych klasy 00 i 05 od 10 N do 250 kN

Metoda pomiarowa:

ITA-LW-IT-5.4.1-01; PN-EN ISO 7500-1:2018; ASTM E4-20

Miejsce wzorcowania:

U klienta

Ekstensometry (zamontowane w maszynach wytrzymałościowych do prób statycznych)

Parametry: długość / wydłużenie

długość / wydłużenie

Zakres pomiarowy:

0 mm do 1300 mm

Niepewność pomiaru dla CMC:

0,15 % (nie mniej niż 0,5 μm)

Metoda pomiarowa:

ITA-LW-IT-5.4.6-01; PN-EN ISO 9513:2013-06; ASTM E2309/E2309M-20;ASTM E83-16

Miejsce wzorcowania:

U klienta

Maszyny wytrzymałościowe (prędkość)

Parametry: Prędkość przemieszczenia trawersu

Prędkość przemieszczenia trawersu

Zakres pomiarowy:

0 mm/min do 2500 mm/min

Niepewność pomiaru dla CMC:

0,2%

Metoda pomiarowa:

ITA-LW-IT-5.4.10-01; ASTM E2658-15

Miejsce wzorcowania:

U klienta

Czujniki siły, prasy

Parametry: siła

siła

Zakres pomiarowy:

Dla sił ściskających i rozciągających:
dla obciążników: 0,01 N dla 110 N
dla siłomierzy kontrolnych klasy 00 i 05: 10 N do 250 kN

Niepewność pomiaru dla CMC:

0,1 % dla obciążników od 0,01 N dla 110 N
0,12 % dla siłomierzy kontrolnych klasy 00 i 05 od 10 N do 250 kN

Metoda pomiarowa:

ITA-LW-IT-5.4.1-04; PN-EN ISO 7500-1:2018

Miejsce wzorcowania:

Laboratorium ITA

U klienta

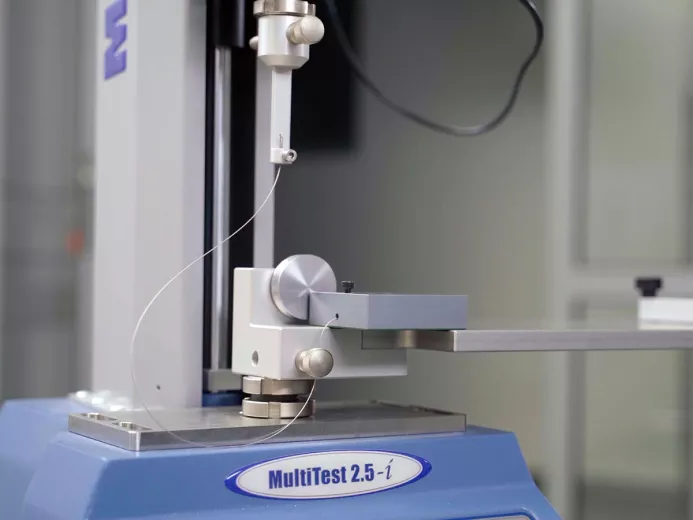

Urządzenia do badania momentu siły

Parametry: moment siły

moment siły

Zakres pomiarowy:

0,01 Nm do 20 Nm

Niepewność pomiaru dla CMC:

0,2 %

Metoda pomiarowa:

ITA-LW-IT-5.4.4-01

Miejsce wzorcowania:

Laboratorium ITA

U klienta

Twardościomierze Shore'a

Parametry: siła nacisku wgłębnika geometria wgłębnika przemieszczenie wgłębnika

siła nacisku wgłębnika

Zakres pomiarowy:

dla skali Shore’a A, AO, B, O, E: 550 mN do 8050 mN
dla skali Shore’a D, C, DO: 0 mN do 44550 mN
dla skali Shore’a OO, OOO: 203 mN do 1111 mN
dla skali Shore’a AM, M: 324 mN do 764 mN

Niepewność pomiaru dla CMC:

dla skali Shore’a A, AO, B, O, E: 15 mN
dla skali Shore’a D, C, DO: 41 mN
dla skali Shore’a OO, OOO: 3,5 mN
dla skali Shore’a AM, M: 3,5 mN

Metoda pomiarowa:

ITA-LW-IT-5.4.13-01

Miejsce wzorcowania:

Laboratorium ITA

geometria wgłębnika

Zakres pomiarowy:

średnica (wgłębnika, otworu w stopie, stopy dociskowej, stożka wgłębnika): 0 mm do 30 mm
promień zaokrąglenia wgłębnika: 0 mm do 8 mm
powierzchnia: 200 mm² do 1000 mm²
kąt stożka wgłębnika: 29º30’ do 35º30’
długość wgłębnika: (0,00÷2,60) mm

Niepewność pomiaru dla CMC:

średnica (wgłębnika, otworu w stopie, stopy dociskowej, stożka wgłębnika): 2,6 μm
promień zaokrąglenia wgłębnika: 2,6 μm
powierzchnia: 5 μm²
kąt stożka wgłębnika: 2,2’
długość wgłębnika: 2,6 μm

Metoda pomiarowa:

ITA-LW-IT-5.4.13-01

Miejsce wzorcowania:

Laboratorium ITA

przemieszczenie wgłębnika

Zakres pomiarowy:

0,00 mm do 2,60 mm

Niepewność pomiaru dla CMC:

3 μm

Metoda pomiarowa:

ITA-LW-IT-5.4.13-01

Miejsce wzorcowania:

Laboratorium ITA
