Waveline W40

Nowość

Przenośny przyrząd do pomiaru chropowatości

Producent: Hommel-Etamic

Przenośne urządzenie do pomiaru chropowatości, falistości i parametrów profilu pierwotnego – Waveline W40, który jest następcą modelu W20. Przeznaczony zarówno do zastosowania na produkcji, jak i w laboratorium jako małe stanowisko stacjonarne. Jednostka pomiarowa Waveline 40 odpowiedzialna jest za wykonywanie pomiaru, a oprogramowanie Evovis mobile za analizę oraz archiwizowanie danych. Przyrząd można wyposażyć w dodatkowe opcje, co znacząco rozszerza jego możliwości pomiarowe.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Dowiedz się więcej

Targi Control Stom 2025

Zapisz w kalendarzu

+ 01

Opis produktu

Prezentacja u klienta

Usługa pomiarowa

Serwis gwarancyjny i pogwarancyjny

Profesjonalne doradztwo

Szkolenie produktowe

Szybkie ofertowanie

Oprogramowanie w języku polskim

Usługa wzorcowania

Przenośne urządzenie do pomiaru chropowatości, falistości i parametrów profili – Waveline W40, który jest następcą modelu W20. Przeznaczony zarówno do zastosowania na produkcji, jak i w laboratorium jako małe stanowisko stacjonarne. Jednostka pomiarowa Waveline 40 odpowiedzialna jest za wykonywanie pomiaru, a oprogramowanie Evovis mobile za analizę oraz archiwizowanie danych. Przyrząd można wyposażyć w dodatkowe opcje, co znacząco rozszerza jego możliwości pomiaru. Urządzenie zapewnia możliwość użycia szerokiej gamy głowic pomiarowych lub ramion pomiarowych kompatybilnych ze standardową głowicą TKU300. Oprogramowanie Evovis Mobile Standard umożliwia pomiar parametrów według norm ISO21920, ISO 4287, ISO 13565 oraz JIS B601(Rz-JIS, Ry, tp).

CECHY PRODUKTU

Zintegrowany przycisk start na obudowie jednostki pomiarowej
Zmotoryzowane opuszczanie głowicy na mierzoną powierzchnię (auto-zero) oraz podnoszenie i powrót głowicy po pomiarze
Obsługuje głowice bez ślizgacza i umożliwia stosowanie wymiennych ramion pomiarowych

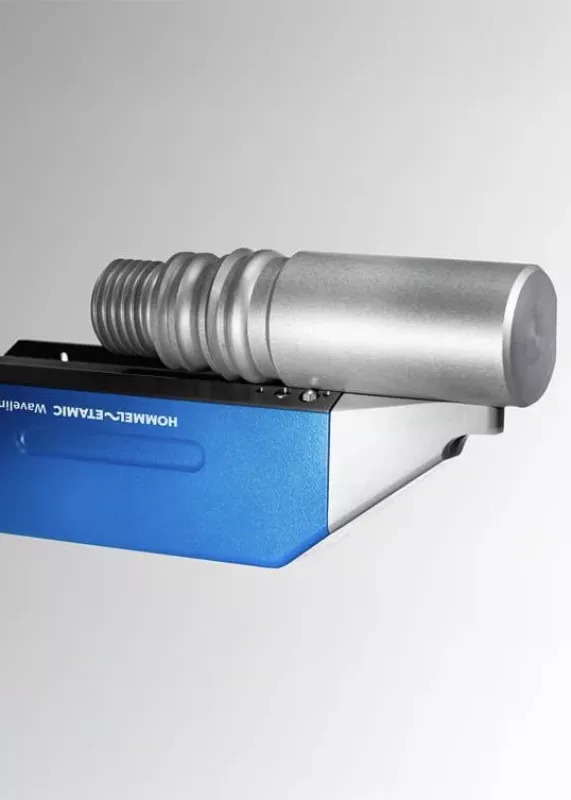

Możliwość pomiaru w pozycji pionowej i odwróconej
Ocena wyników komputerze PC za pomocą Evovis Mobile Standard
Wszystkie aktualne normy, w tym nowa seria norm ISO 21920

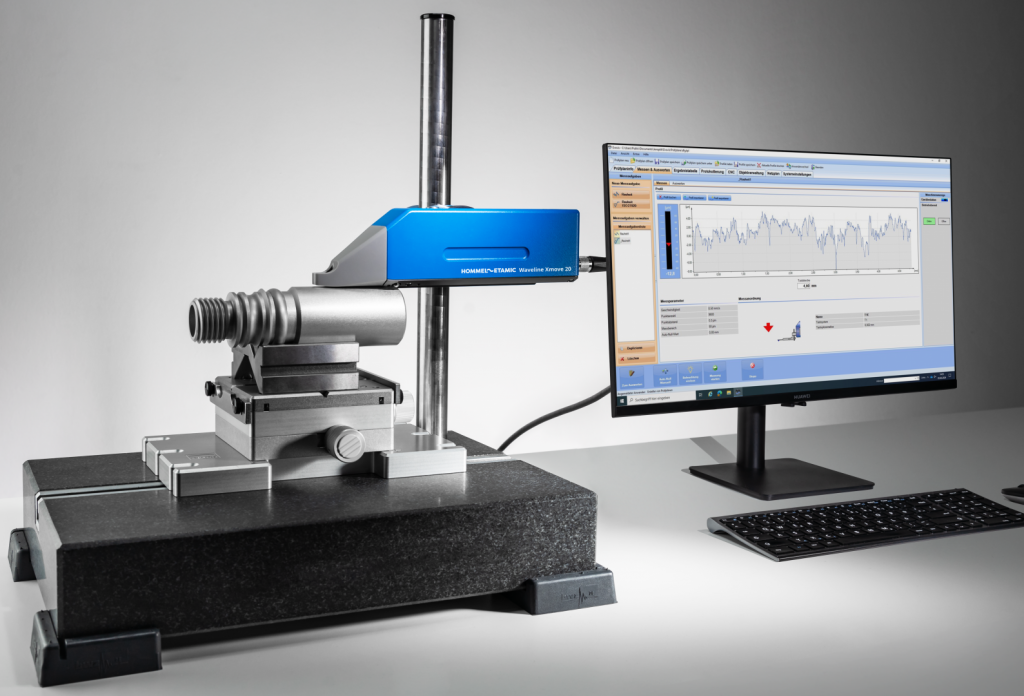

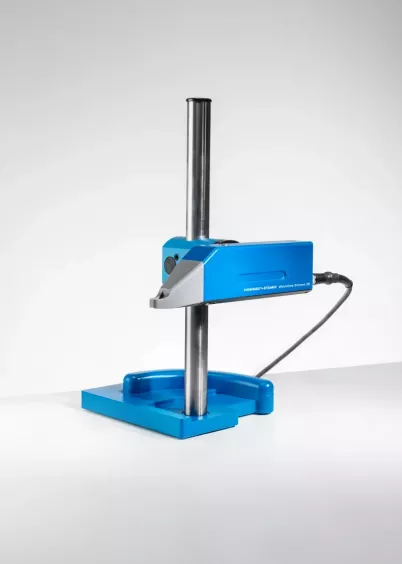

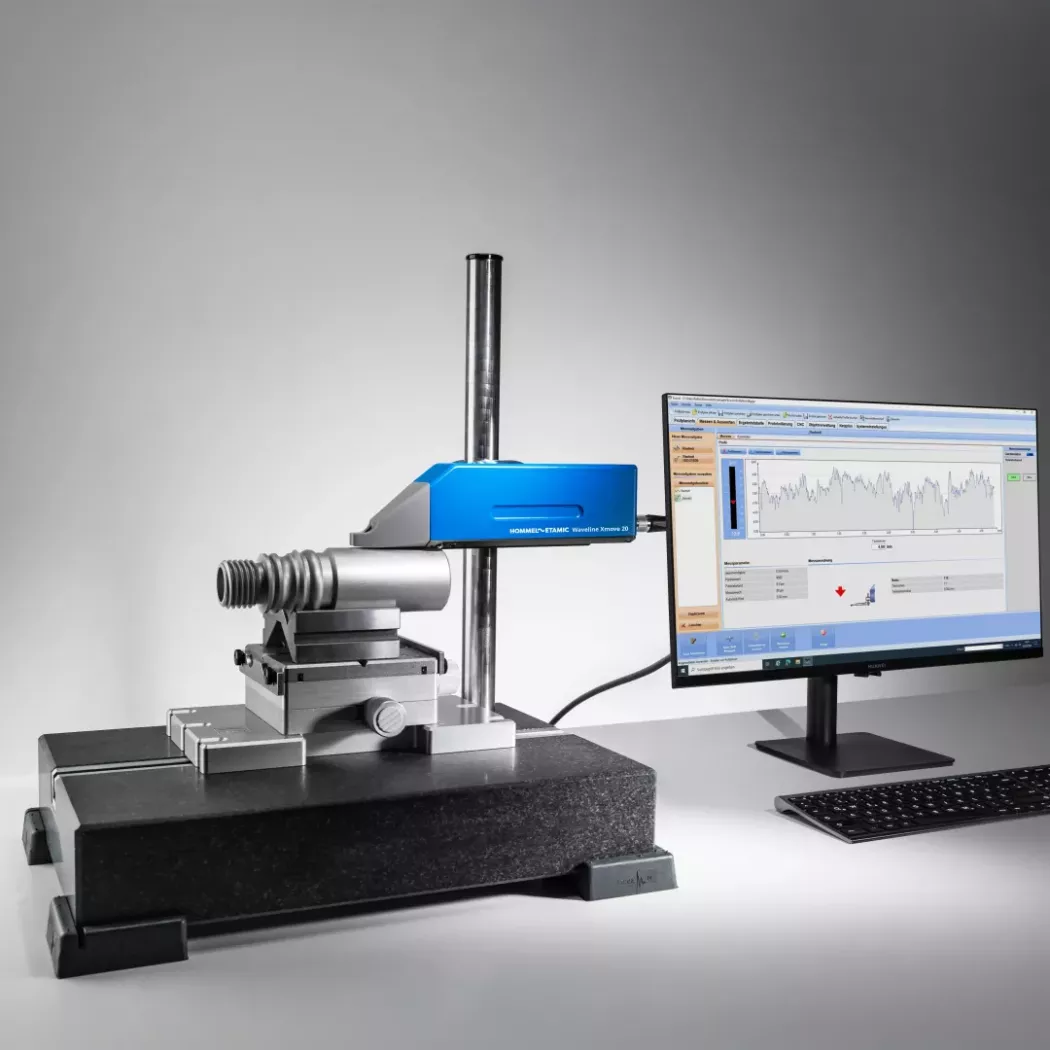

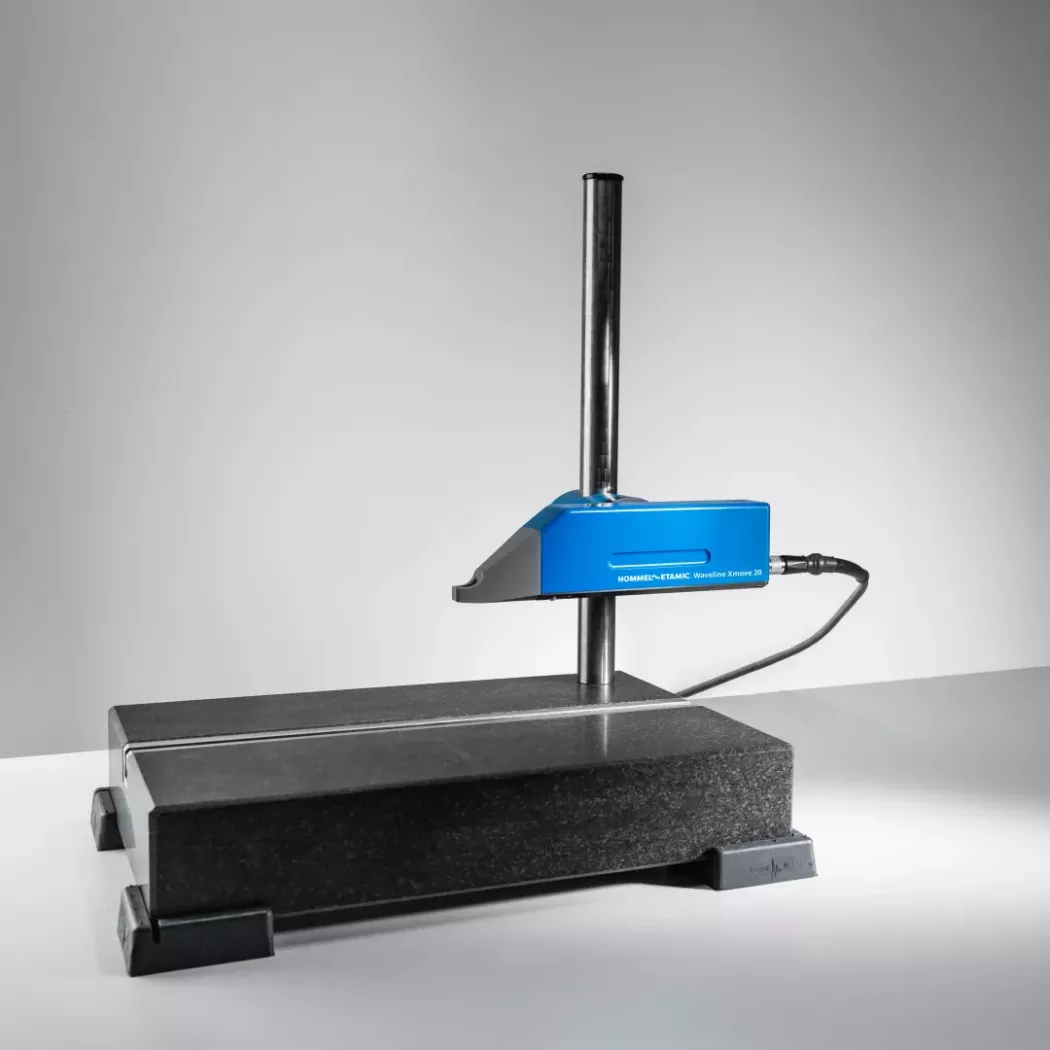

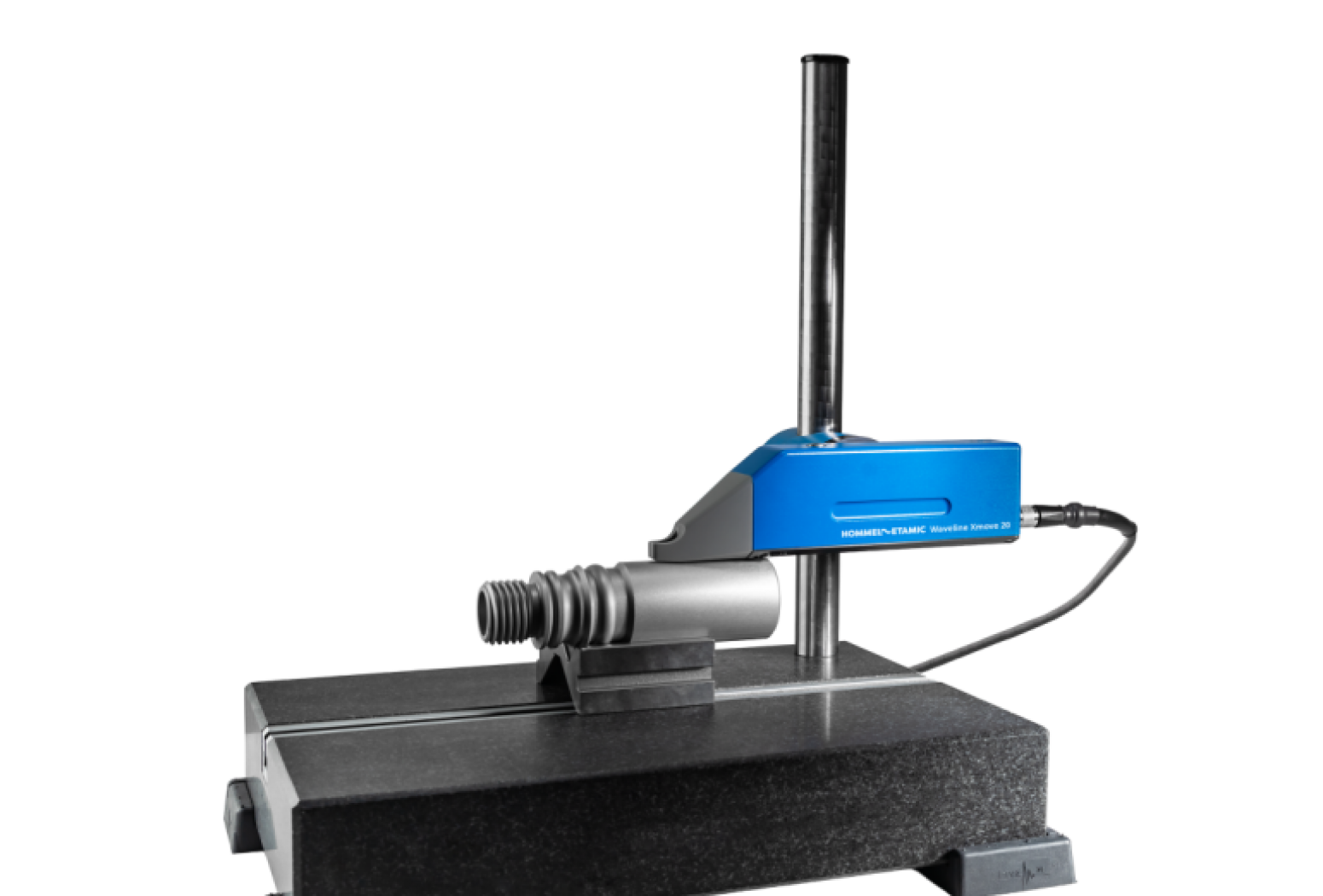

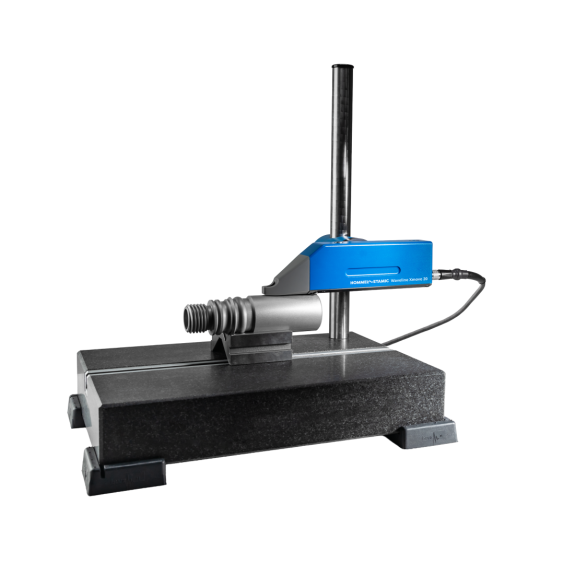

Opcjonalnie: statyw HS300 lub MS300 tworzący kompaktowe stanowisko pomiarowe

ELEMENTY ZESTAWU STANDARDOWEGO

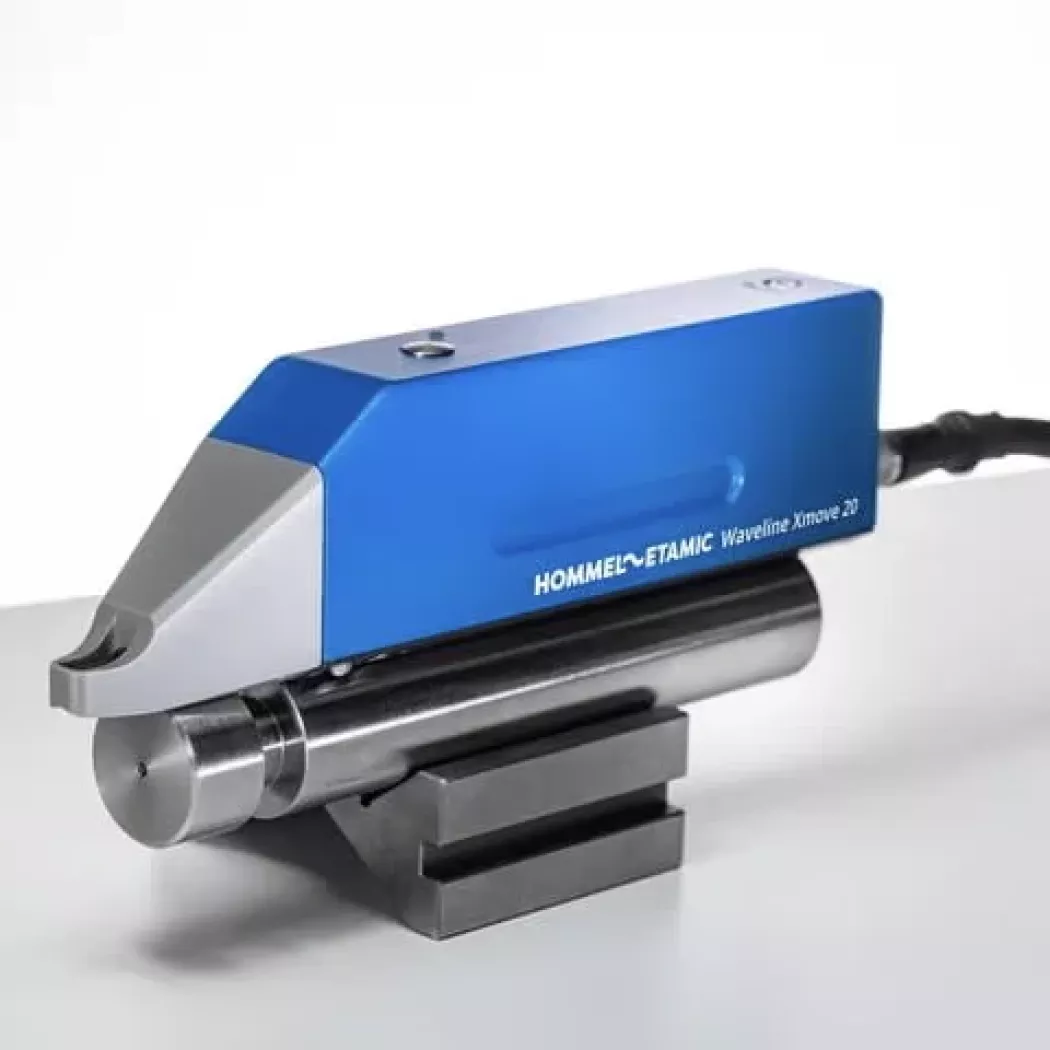

Jednostka pomiarowa Waveline Xmove 20
Oprogramowanie Waveline Evovis Mobile Standard
Głowica TKU 300 z możliwością stosowania wymiennych ramion pomiarowych
Końcówka pomiarowa TS1 KE2/90GD T1,9 D4/30 (256654) - o promieniu 2 µm i kącie 90°
Zasilacz, przewód zasilający I komunikacyjny
Zestaw narzędzi i walizka
Certyfikat wzorcowania
Instrukcja obsługi

Oprogramowanie

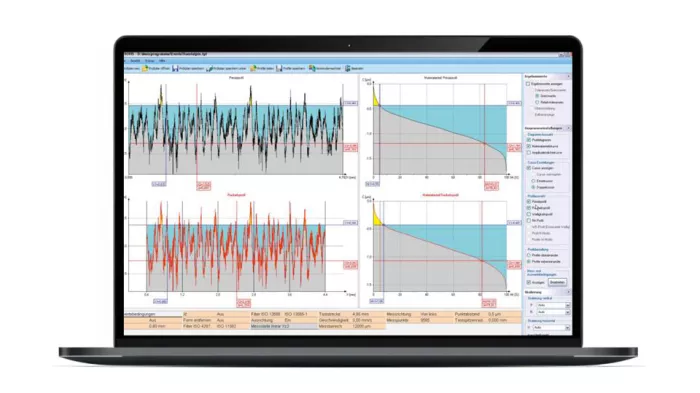

Oprogramowanie EVOVIS mobile

Oprogramowanie EVOVIS mobile firmy Jenoptik (Hommel-Etamic) przeznaczone jest do współpracy z przenośnymi przyrządami do pomiaru chropowatości powierzchni.

Szczegóły

Specyfikacja

Specyfikacja techniczna przenośnego przyrządu do pomiaru chropowatości Waveline W40

Model:

Głowica:

iindukcyjna TKU300
Bez ślizgacza, 2 μm/90˚

Klasa dokładności:

1 zgodna z DIN 4772

Zakres pomiarowy:

głowica TKU300: od 600 μm do
1200 μm

Rozdzielczość:

1 nm

Jednostki pomiarowe:

µm/µcale do wyboru

Maksymalna długość przesuwu:

20 mm

Odległość punktów pomiarowych:

0,07 μm

Opuszczanie głowicy:

Zmotoryzowane (funkcja autozero)
w zakresie 4mm

Zakres poziomowania napędu głowicy:

±2°

Prostoliniowość napędu:

0.2 μm/20 mm

Odcinki elementarne:

0,08 | 0,25 | 0,8 | 2,5 mm

Liczba odcinków elementarnych:

Dowolna (ustawiana w
oprogramowaniu Evovis Mobile)

Liczba programów pomiarowych:

Dowolna (programy tworzone w
oprogramowaniu Evovis Mobile)

Prędkość pomiarowa vt:

Od 0,2 do 2 mm/s;
prędkość powrotna 3 mm/s

Pomiar parametrów według norm:

DIN EN ISO 21920; DIN EN ISO
4287:2010; DIN EN ISO 13565-2, - 3;
DIN EN ISO 12085; ISO 4287:1987, DIN
4762; DIN EN ISO 4288; JIS B-0601;
DIN EN 10049/ SEP 1941

Zasilanie sieciowe:

tak

Połączenie

USB

Wymiary (jednostka pomiarowa Xmove 20):

238 x 43 x 66 mm

Masa (jednostka pomiarowa Xmove 20):

ok. 1 kg

Do pobrania

Broszura informacyjna przenośnego przyrządu do pomiaru chropowatości Waveline W40 Pobierz
