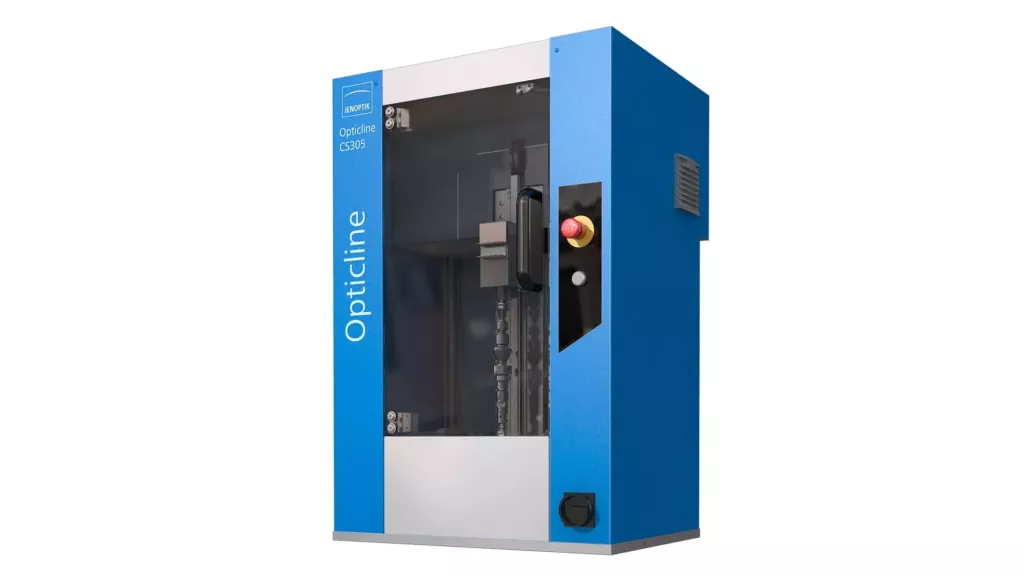

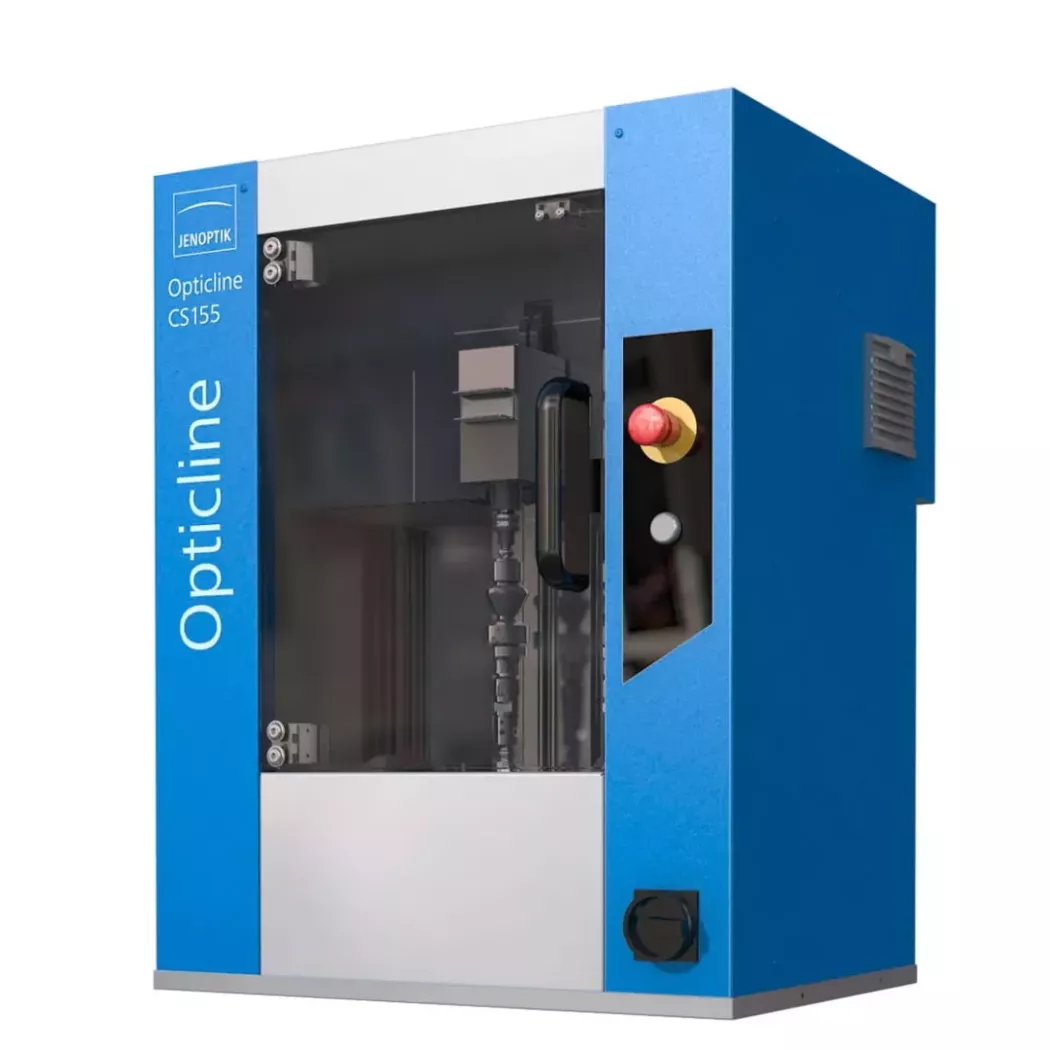

Skanery elementów obrotowych Opticline CS155, CS305, CS308

Producent: JENOPTIK

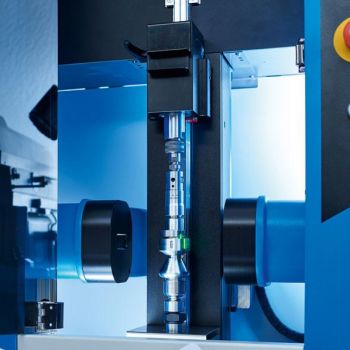

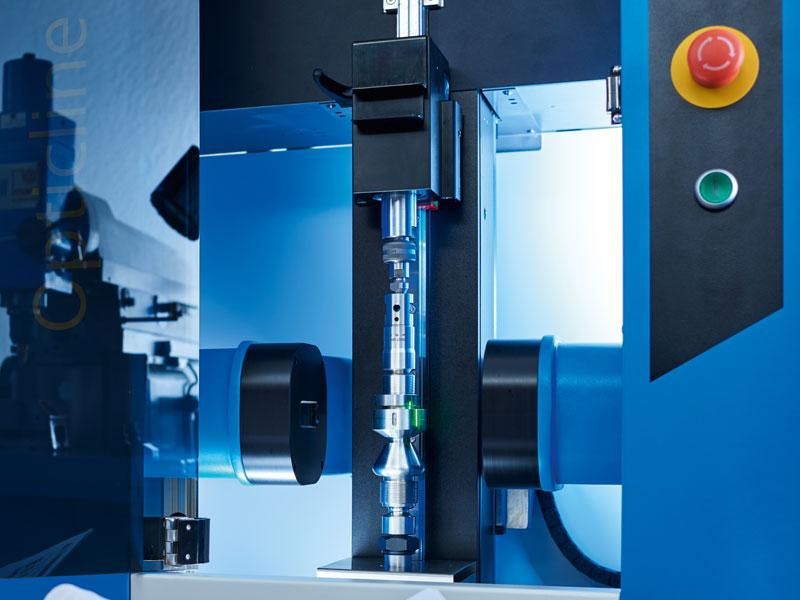

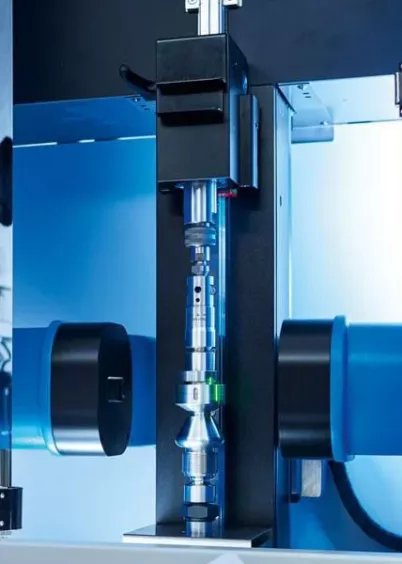

Optyczny, wysoce precyzyjny system do pomiaru wałów i elementów obrotowych złożony z kamer i źródeł światła poruszających się wzdłuż osi obrotu detalu. Błyskawiczne zbieranie konturu i obliczanie wielu cech pomiarowych. Wiarygodność pomiarów zapewnia autokontrola na wbudowanych wzorcach oraz kompensacja temperaturowa. Seria CS obejmuje gamę samodzielnych stanowisk pomiarowych, które przystosowane są do pracy zarówno w warunkach laboratoryjnych, jak i produkcyjnych. Specyfikacja oraz konstrukcja urządzeń serii CS została dopasowana do klientów, których proces produkcyjny nie zapewnia najwyższej precyzji wykonania części. (np. toczenie).

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

precyzyjne-urzadzenie-do-pomiaru-walow-i-elementow-obrotowych-opticline
+ 03

Opis produktu

piktogram
Usługa pomiarowa
piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim
piktogram
Usługa wzorcowania

Optyczny, wysoce precyzyjny system do pomiaru wałów i elementów obrotowych złożony z kamer i źródeł światła poruszających się wzdłuż osi obrotu detalu. Błyskawiczne zbieranie konturu i obliczanie wielu cech pomiarowych. Wiarygodność pomiarów zapewnia autokontrola na wbudowanych wzorcach oraz kompensacja temperaturowa. Seria CS obejmuje gamę samodzielnych stanowisk pomiarowych, które przystosowane są do pracy zarówno w warunkach laboratoryjnych, jak i produkcyjnych. Specyfikacja oraz konstrukcja urządzeń serii CS została dopasowana do klientów, których proces produkcyjny nie zapewnia najwyższej precyzji wykonania części. (np. toczenie).

Cechy produktu:

  • pomiar bezstykowy

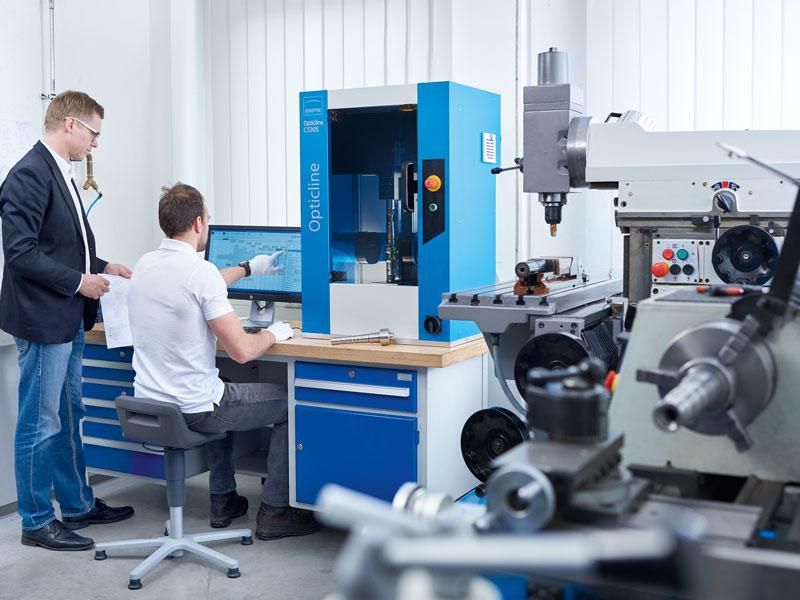

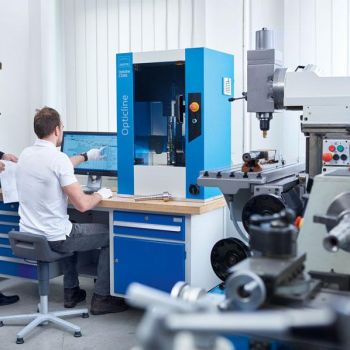

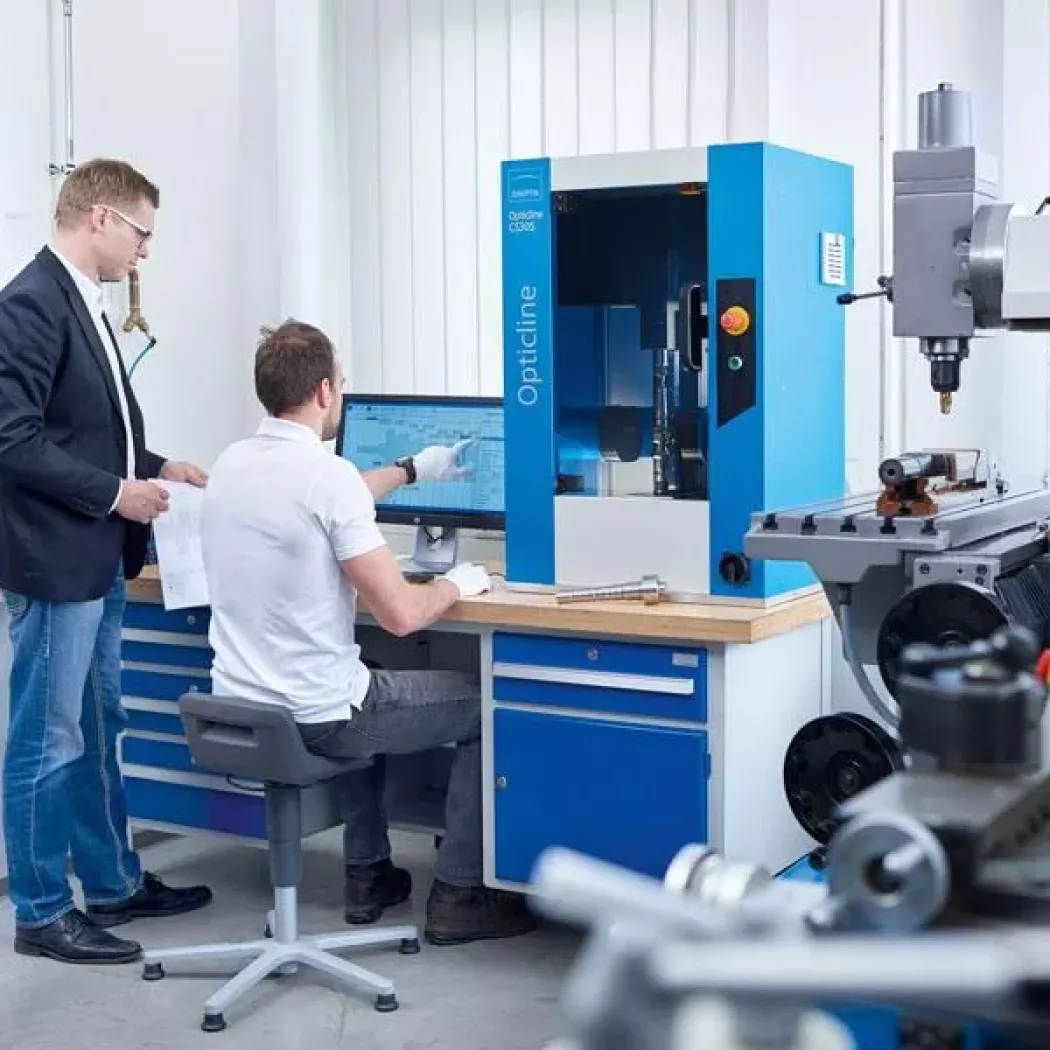

  • przystosowany do pracy w warunkach produkcyjnych
  • duża szybkość wykonywania pomiaru
  • intuicyjne oprogramowanie TOLARIS optic
  • pomiar cech geometrycznych, błędów kształtu oraz gwintów

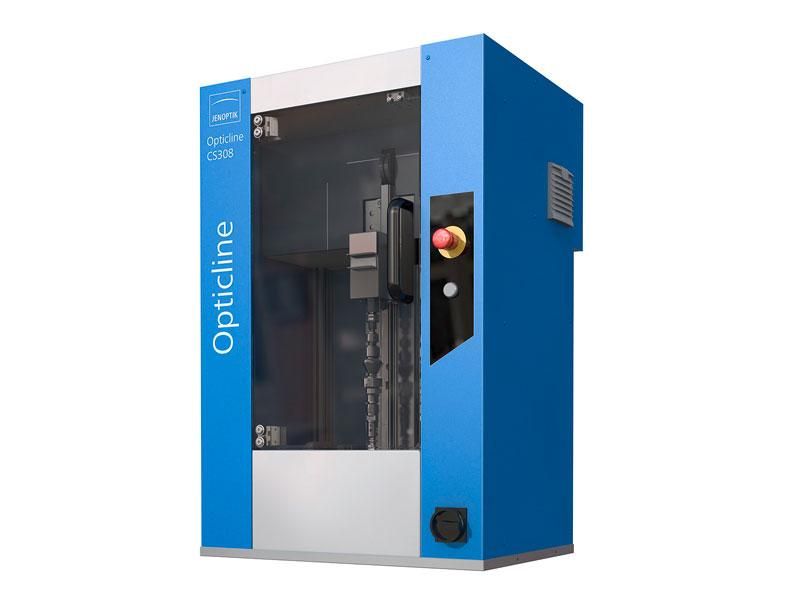

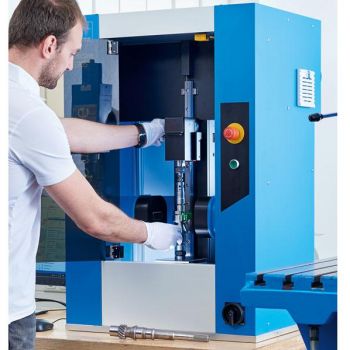

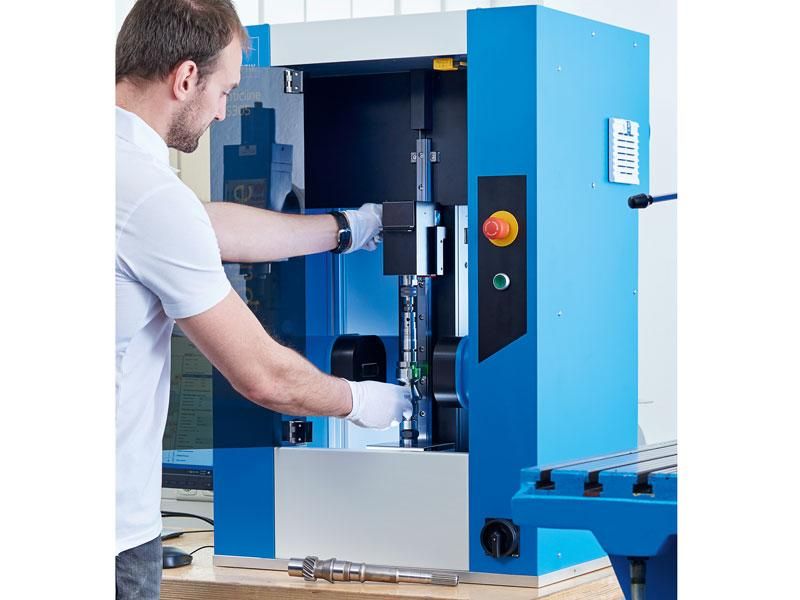

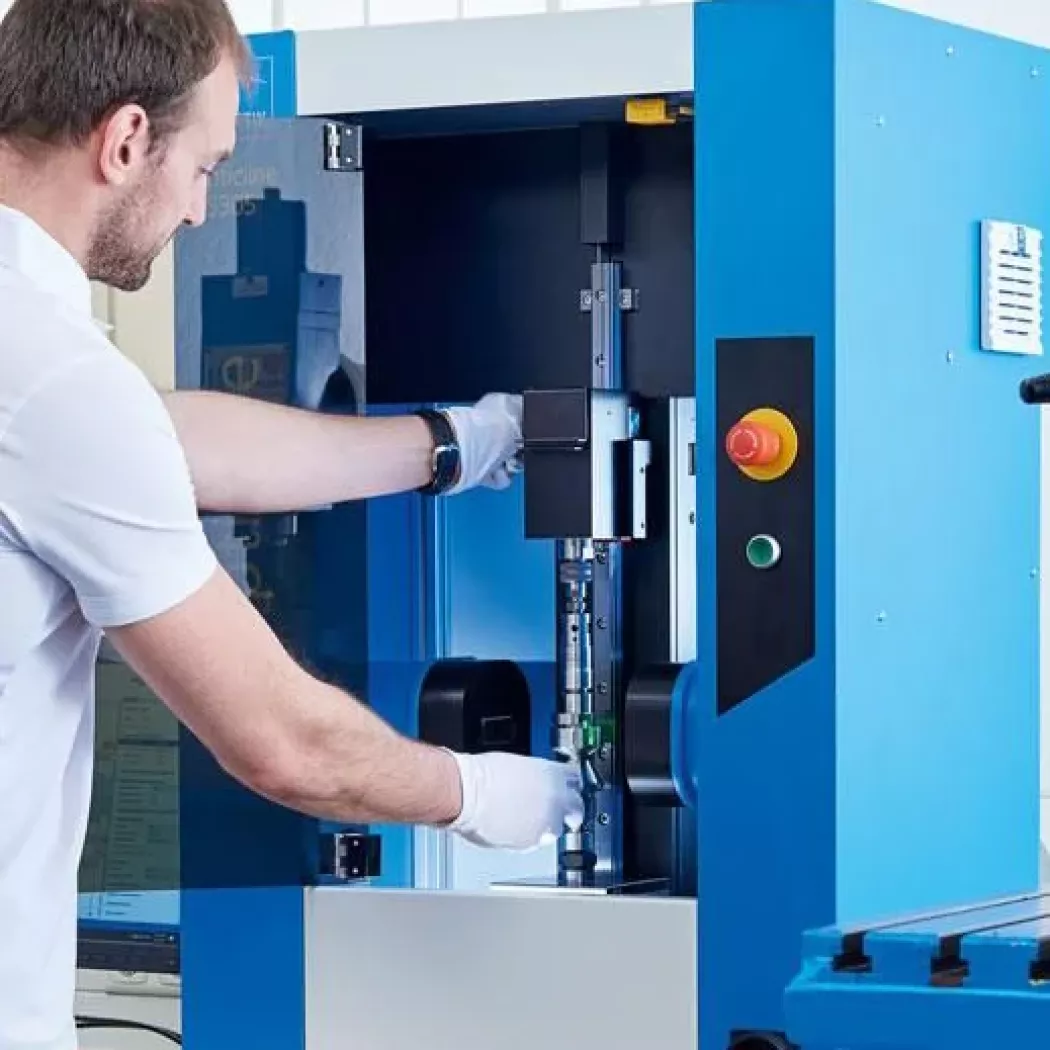

  • wyposażony w drzwi zapewniające bezpieczeństwo podczas pracy

Specyfikacja

Specyfikacja techniczna skanerów elementów obrotowych Opticline CS155, CS305, CS308
Model:
CS155
CS305
CS308
Zakres pomiarowy / średnica:

50 mm

50 mm

80 mm

Zakres pomiarowy / długość:

150 mm

300 mm

300 mm

Wielkość detalu / masa:

150 N

150 N

150 N

Maksymalny dopuszczalny błąd pomiaru średnicy zgodnie z EN ISO 10360 /VDI/VDE 2617:

(2+D[mm] /100) µm

(2+D[mm] /100) µm

(2+D[mm] /100) µm

Maksymalny dopuszczalny błąd pomiaru długości zgodnie z EN ISO 10360 /VDI/VDE 2617:

(5+L[mm] /100) µm

(5+L[mm] /100) µm

(5+L[mm] /100) µm

Wymiary:
690x570x920, 690x570x1070 mm
690x570x1070 mm
690x570x1070 mm
Masa:

110 kg

120 kg

120 kg
