Zrobotyzowany system skanowania 3D - R-Series Creaform

Najszybszy automatyczny system pomiarowy na świecie.
Skanowanie każdej powierzchni bez przygotowania.
Systemy szyte na miarę bądź gotowe cele pomiarowe do wyboru.

Kiedy wybrać:
Gdy potrzebujesz w pełni zautomatyzowanej kontroli jakości w cyklu produkcyjnym.

Zapytaj o ofertę

Dział sprzedaży

Zainteresował Cię ten produkt?

Zapytaj o produkt

Zadzwoń +48 61 222 58 11

Zapytaj o ofertę

Opis

R-Series – zautomatyzowane systemy pomiarowe 3D dla nowoczesnej kontroli jakości

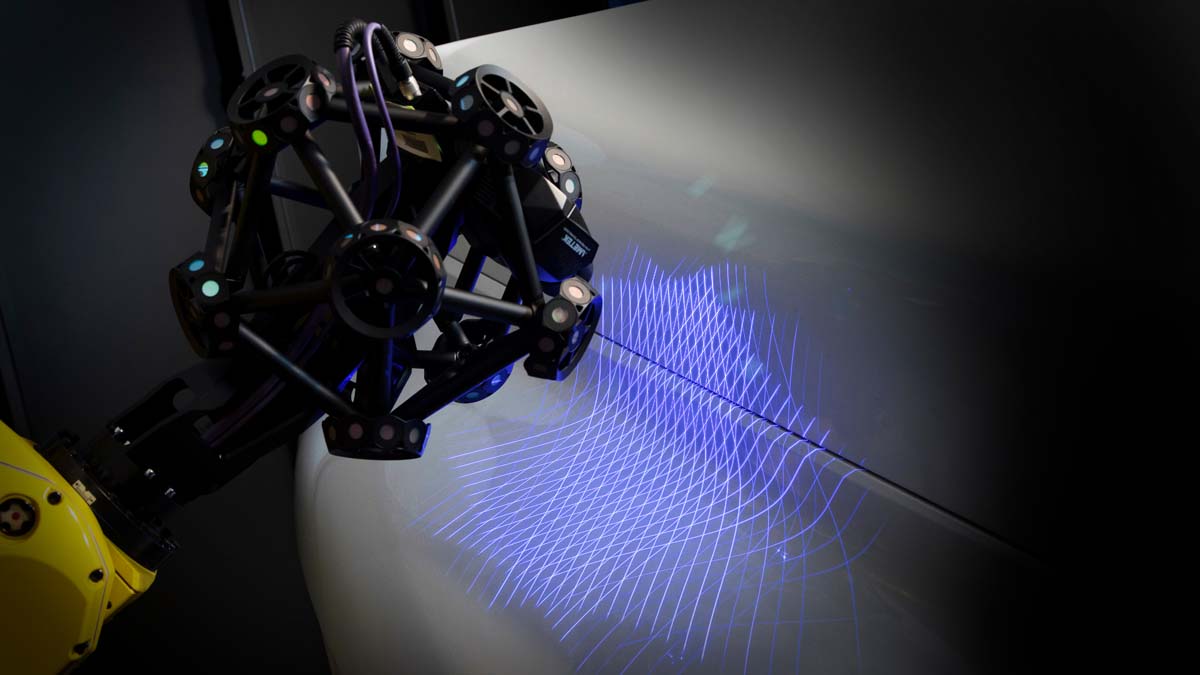

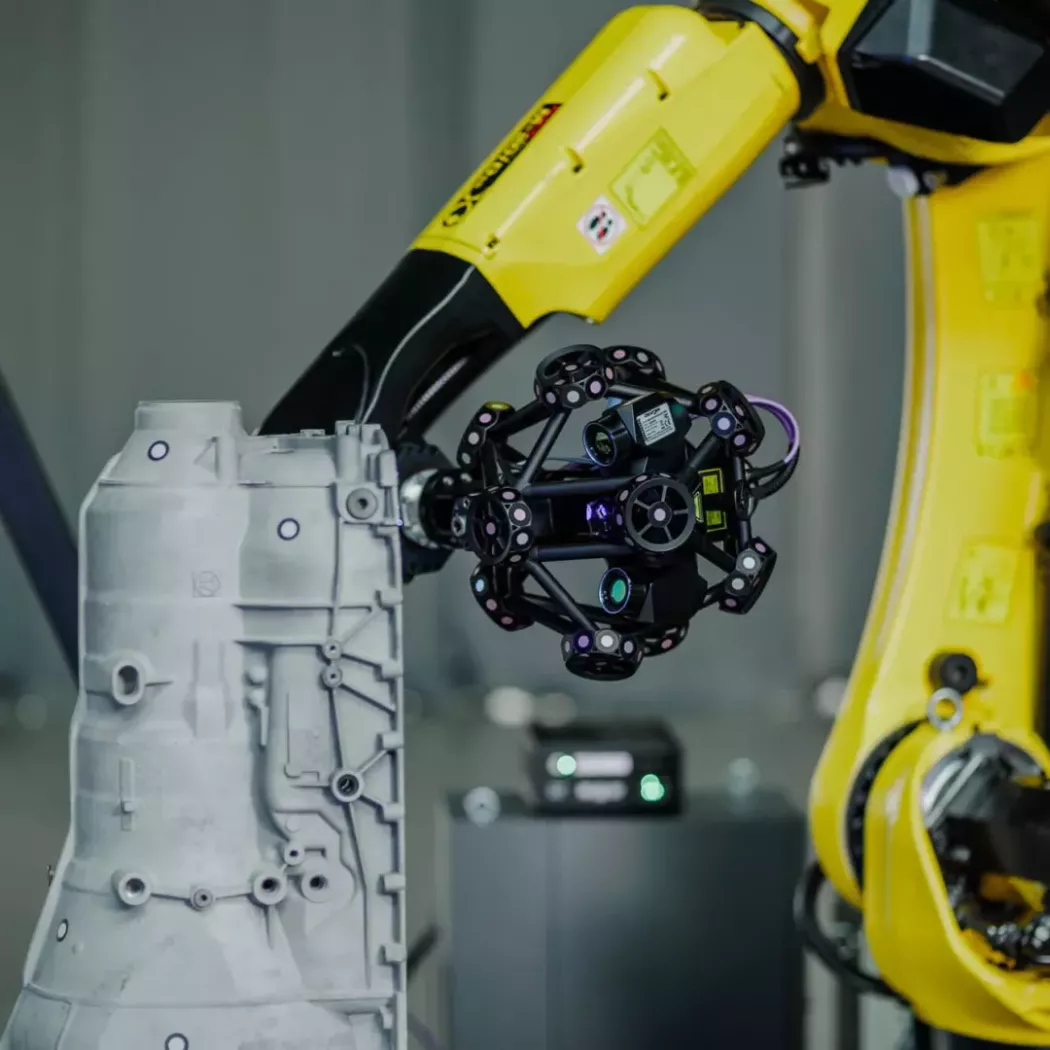

Rozwiązania Creaform R-Series to rodzina zrobotyzowanych systemów skanowania 3D zaprojektowanych specjalnie do zautomatyzowanej kontroli jakości bezpośrednio w środowisku produkcyjnym. Umożliwiają przejście od wyrywkowych pomiarów do niemal 100% inspekcji, przy jednoczesnym obniżeniu kosztów, redukcji zaangażowania operatorów i skróceniu czasów cyklu.

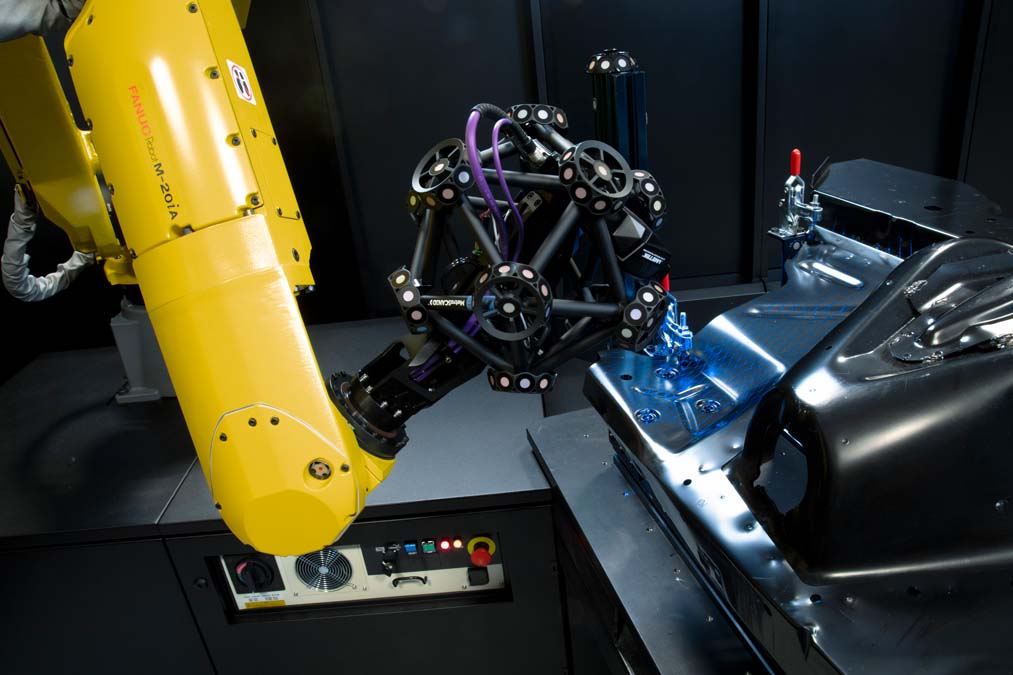

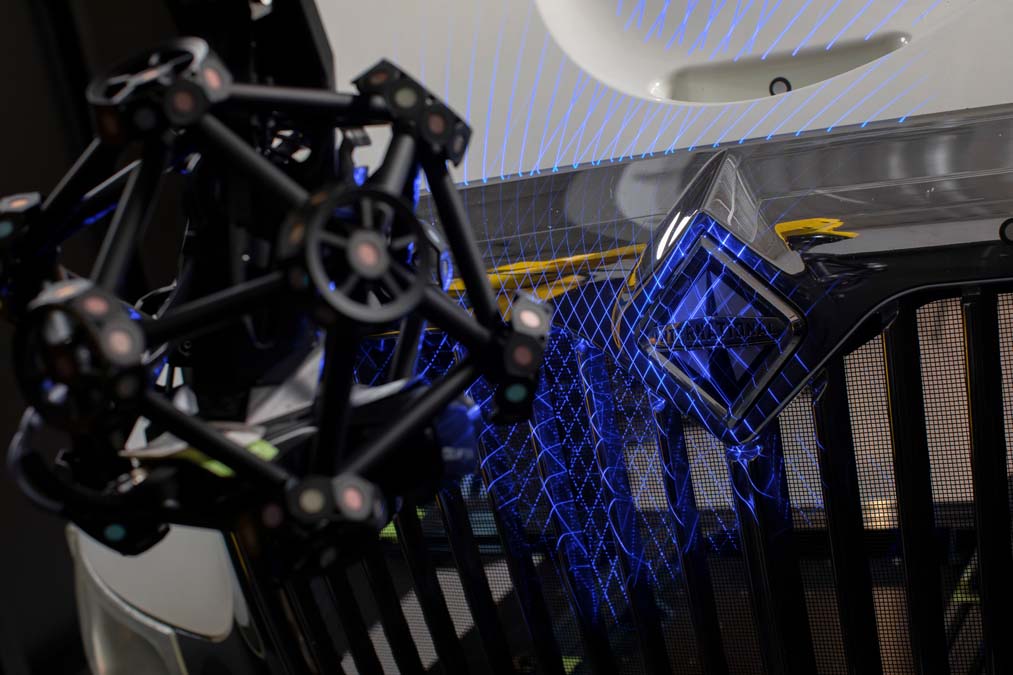

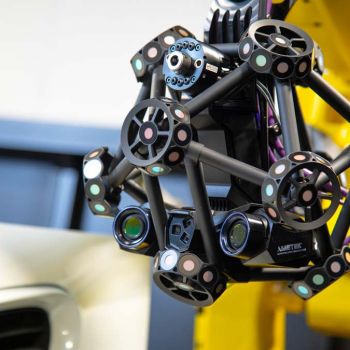

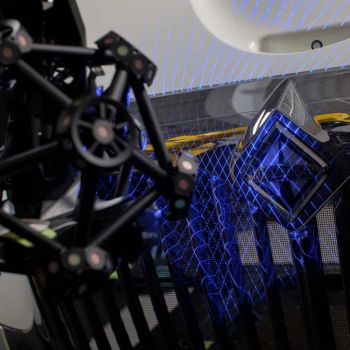

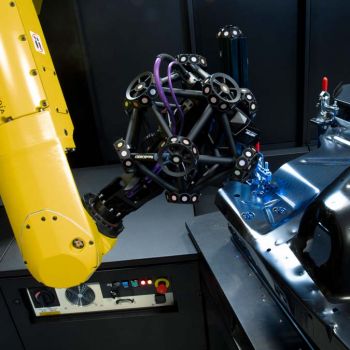

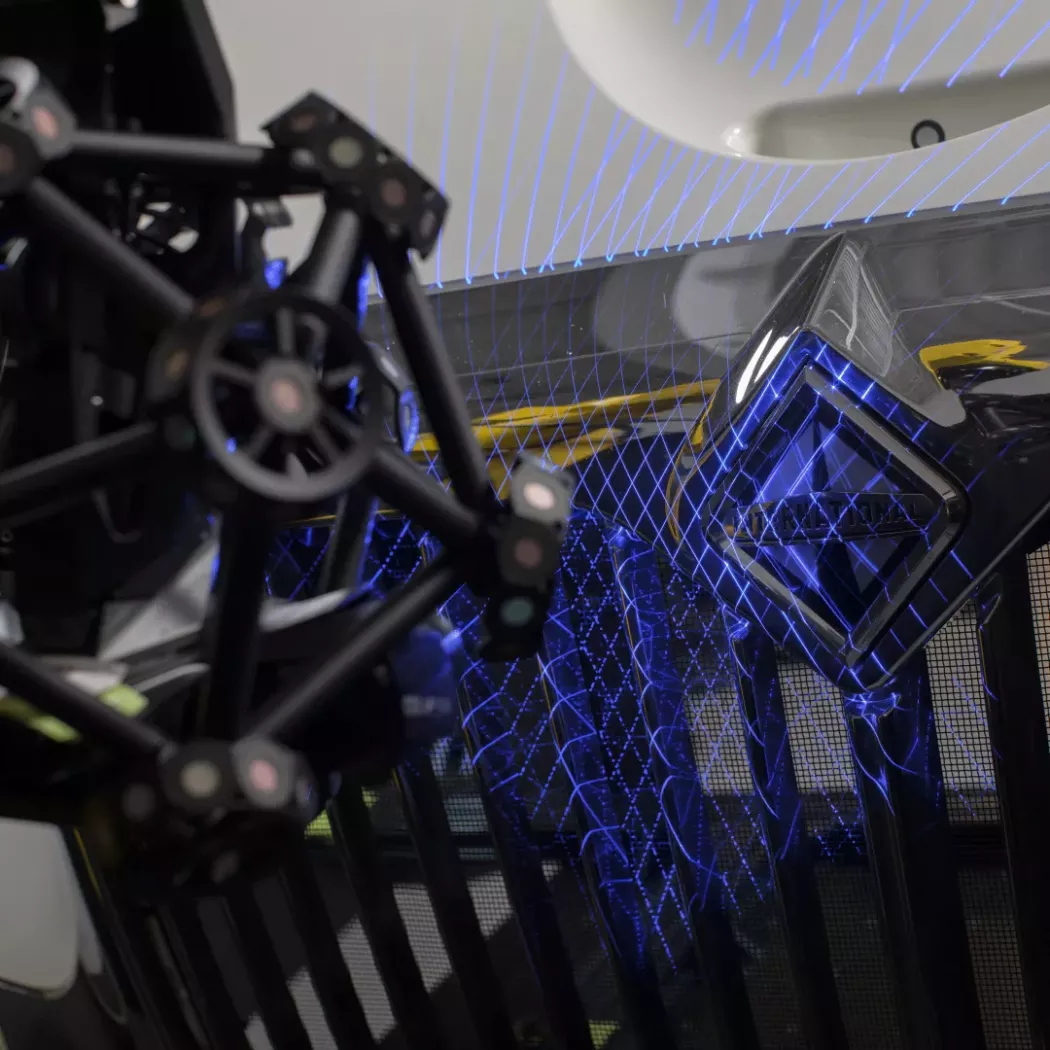

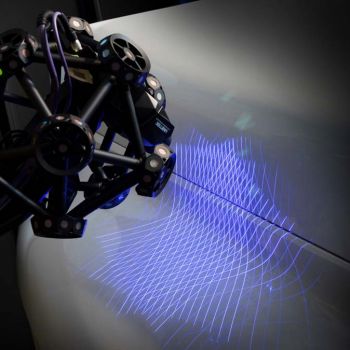

Dzięki wykorzystaniu technologii niebieskiego lasera, systemu dynamicznego układu odniesienia oraz zaawansowanym algorytmom przetwarzania wyniki pomiarów pozostają stabilne i powtarzalne nawet przy wibracjach, zmianach temperatury i trudnych powierzchniach – błyszczących, ciemnych czy o złożonej geometrii. R-Series obejmuje dwa uzupełniające się podejścia: gotową, kompletną celę pomiarową CUBE-R oraz elastyczne, szyte na miarę rozwiązania MetraSCAN-R integrowane w istniejącej infrastrukturze klienta.

Technologia

Smart Resolution

Zaawansowana technologia Smart Resolution wykorzystuje inteligentne algorytmy, które automatycznie dostosowują się do każdego rodzaju skanowanej powierzchni, aby zapewnić najbardziej szczegółowe dane.
Automatic Volume Extension

Funkcja AVE umożliwia automatyczne rozszerzenie objętości pomiarowej, bez potrzeby wykonywania dodatkowych pomiarów. Dzięki zaawansowanej zintegrowanej fotogrametrii oraz algorytmom skalującym system MetraSCAN 3D zapewnia dokładniejsze, powtarzalne i wolne od błędów ludzkich pomiary dużych elementów.
Dynamiczne odniesienie (Dynamic Referencing)

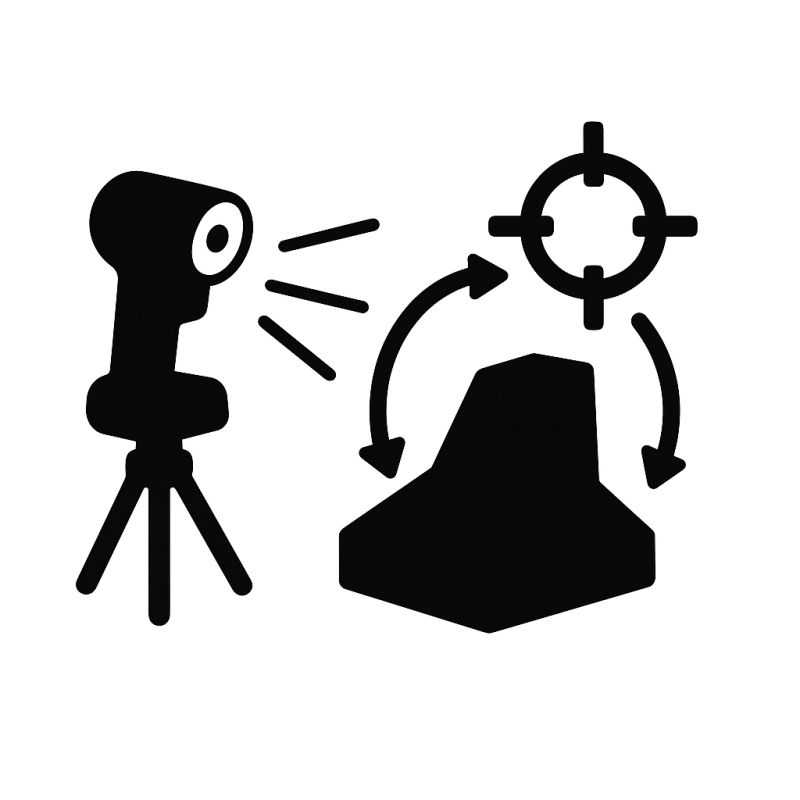

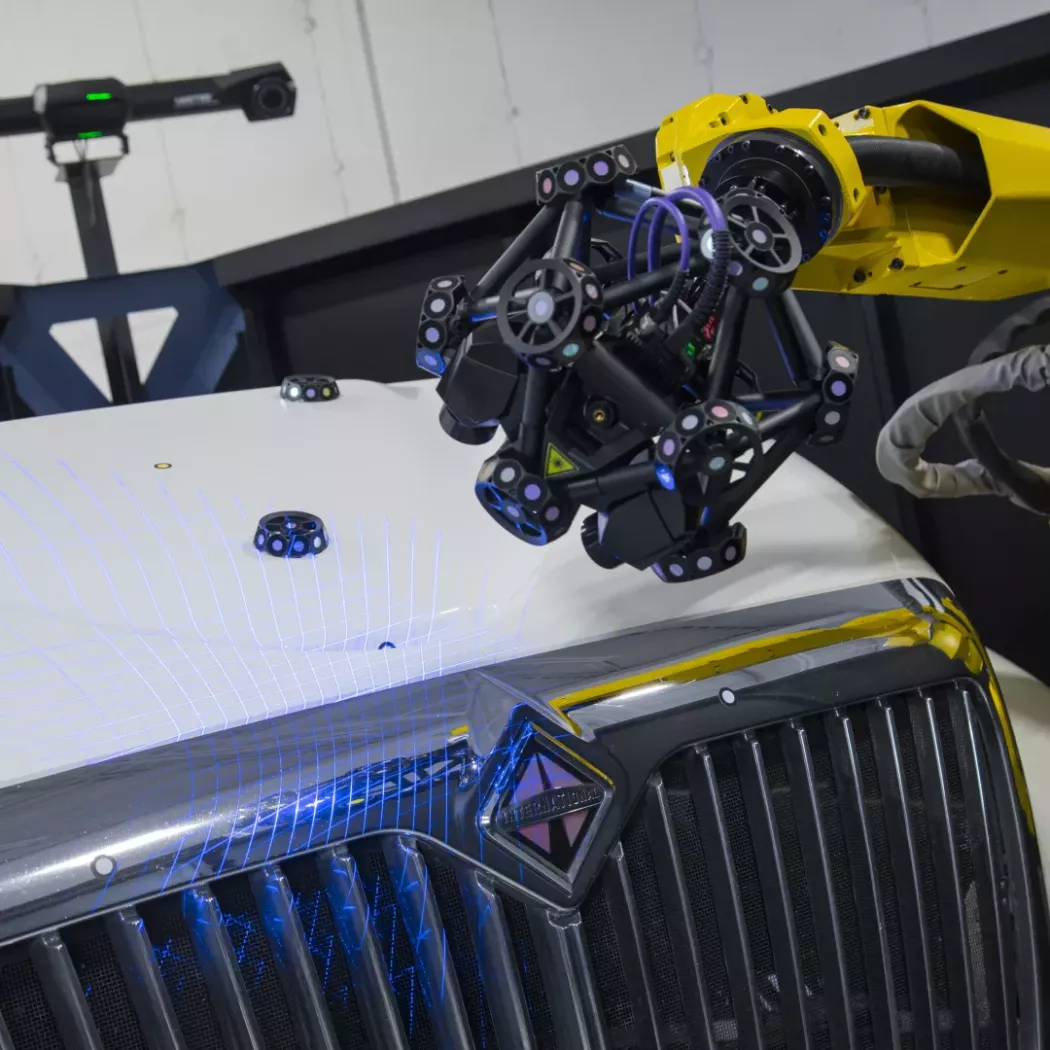

Pozycjonowanie zestawu pomiarowego oparte na trackowaniu optycznym, zachowujące pełną precyzję niezależnie od ruchu obiektu lub skanera.

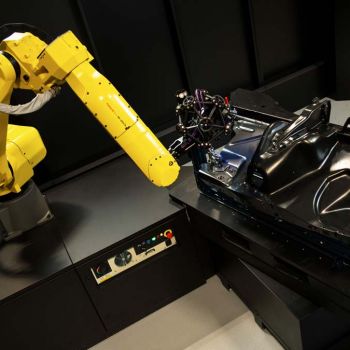

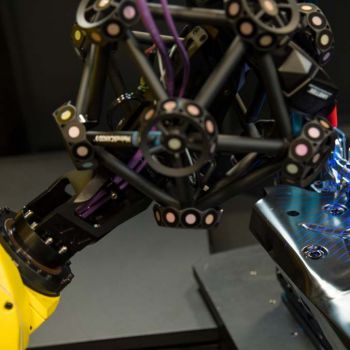

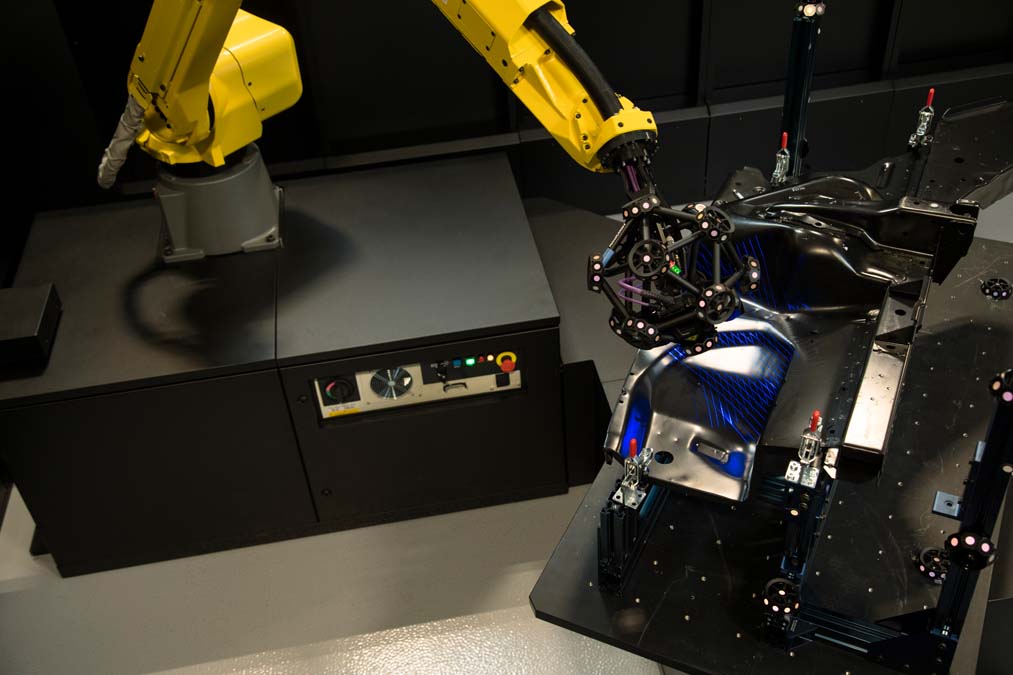

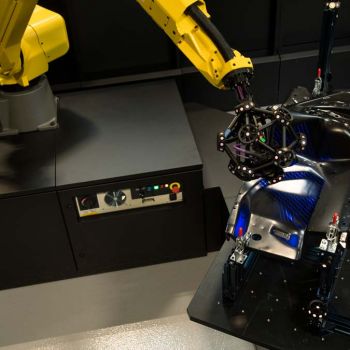

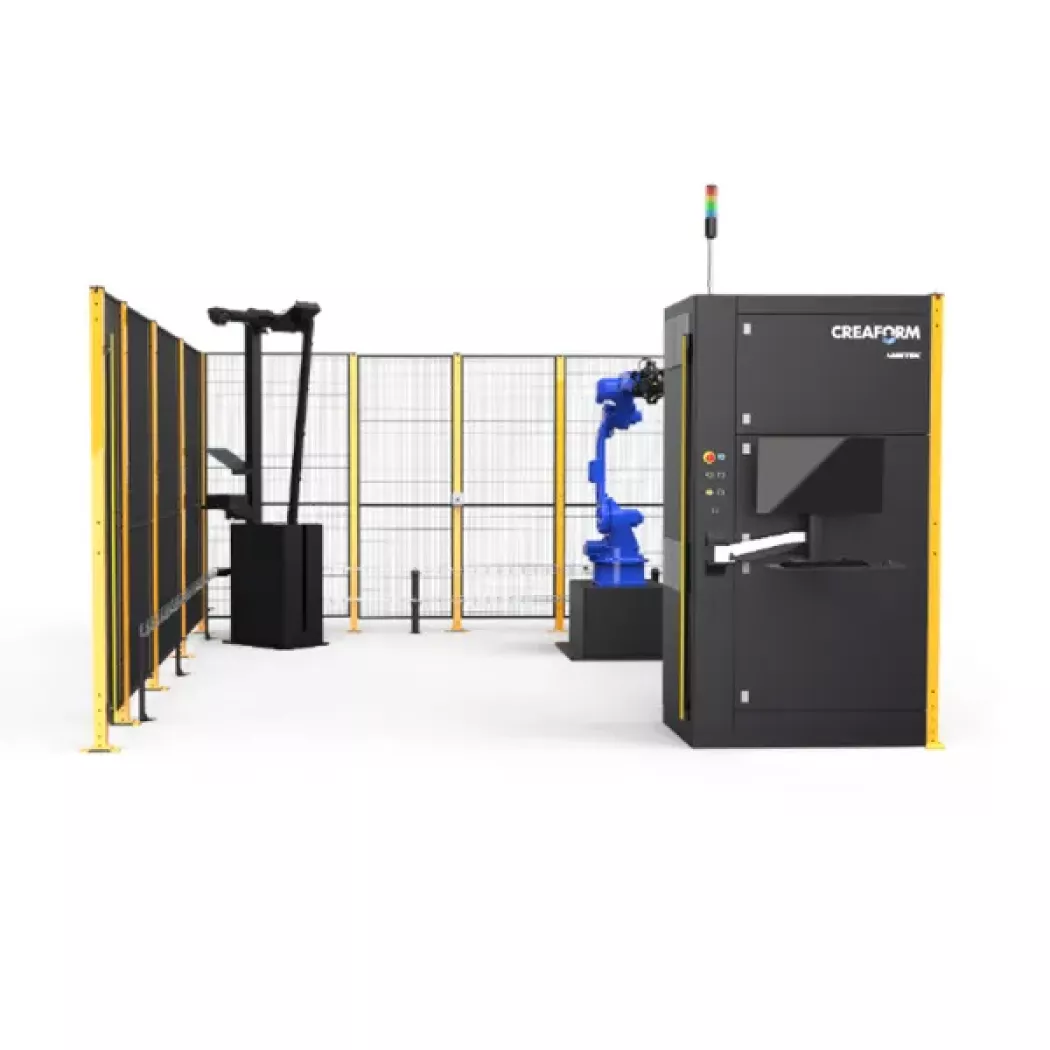

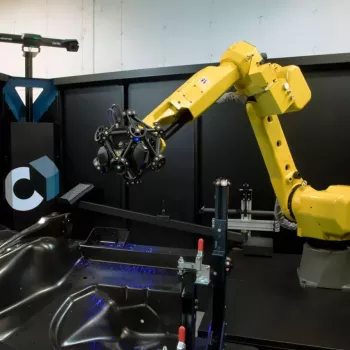

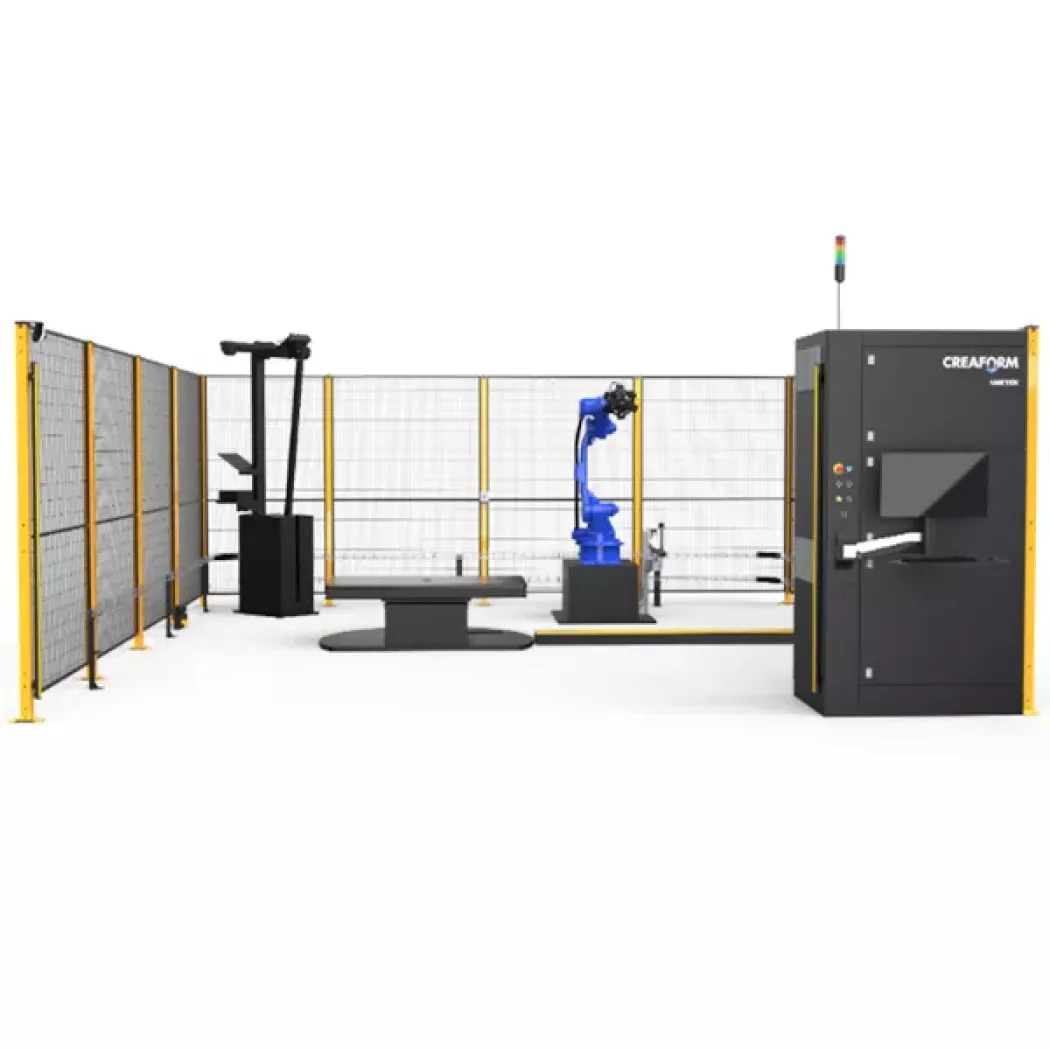

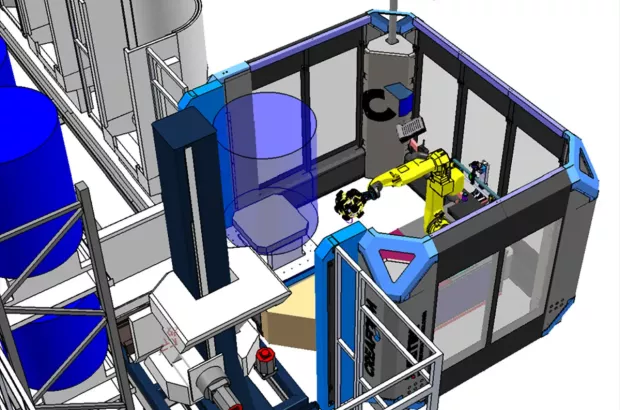

CUBE-R – kompleksowe rozwiązanie do zautomatyzowanej inspekcji wymiarowej

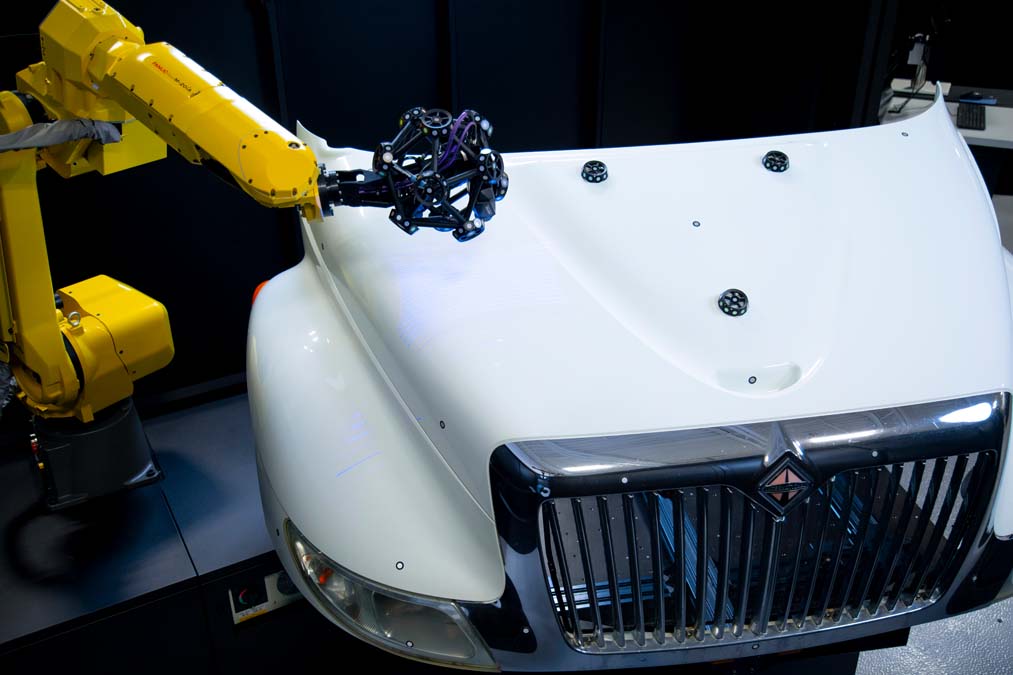

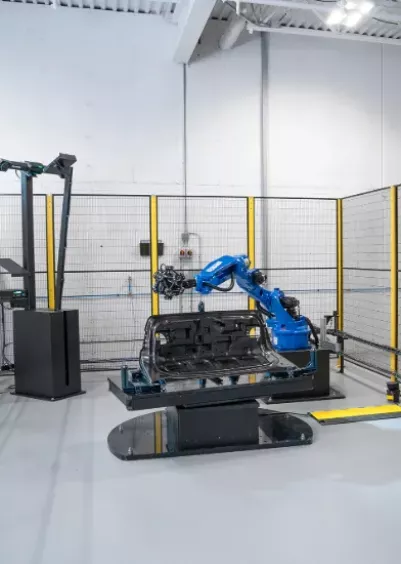

CUBE-R to modułowe w pełni zintegrowane, przemysłowe rozwiązanie do pomiarów 3D części o złożonych kształtach dostarczane „pod klucz”. Obejmuje skaner MetraSCAN R-Series, systemy bezpieczeństwa, osprzęt funkcjonalny oraz kompletne środowisko programistyczne. System został zaprojektowany do pracy przy linii produkcyjnej, w trybie 24/7, zapewniając szybkie, automatyczne pomiary części o zróżnicowanych gabarytach – od mniejszych komponentów po części o wymiarach nawet 4m, typowe m.in. dla branży automotive i przemysłu ciężkiego.

System CUBE-R wykorzystuje równoległe przetwarzanie danych, superszybkie kamery oraz technologię niebieskiego lasera, aby skrócić czas cyklu i maksymalnie zwiększyć przepustowość pomiarów. W porównaniu z tradycyjnymi współrzędnościowymi maszynami pomiarowymi (CMM) zapewnia istotny wzrost wydajności, zachowując wysoką precyzję pomiaru i wysoką rozdzielczość danych 3D dla złożonych geometrii. Dzięki odporności na wibracje, zmienne warunki oświetlenia czy gwałtowne zmiany temperatury, wyniki pomiarów pozostają stabilne w typowych warunkach hali produkcyjnej.

Kluczowe cechy CUBE-R

CUBE‑R to idealne rozwiązanie dla producentów, którzy szukają standaryzowanego, szybko wdrażanego systemu pomiarowego, łatwego w integracji z istniejącą linią produkcyjną. Umożliwia natychmiastowe zwiększenie zakresu kontroli jakości oraz znaczną redukcję błędów wynikających z pomiarów manualnych. Występuje w niemal nieskończonej ilości gotowych do użycia konfiguracji dostosowanych do wielkości części i otwartych na przyszłe rozbudowy. CUBE-R może być dostosowany do każdego rodzaju części, modelu robota czy zabezpieczeń. Dla szybkich wdrożeń możliwe jest wykorzystanie standardowych wersji M2, M3 czy M4 dostosowanych do różnych rozmiarów części odpowiednio dla 2m, 3m oraz 4m.

Gotowe rozwiązanie „pod klucz” – fabrycznie zintegrowana cela pomiarowa z MetraSCAN 3D-R, oprogramowaniem Creaform Metrology Suite oraz modułem do programowania offline w środowisku cyfrowego bliźniaka.
Wysoka wydajność i krótki czas cyklu – szybkie skanowanie, równoległe przetwarzanie danych i możliwość ciągłej pracy w trybie automatycznym 24/7.

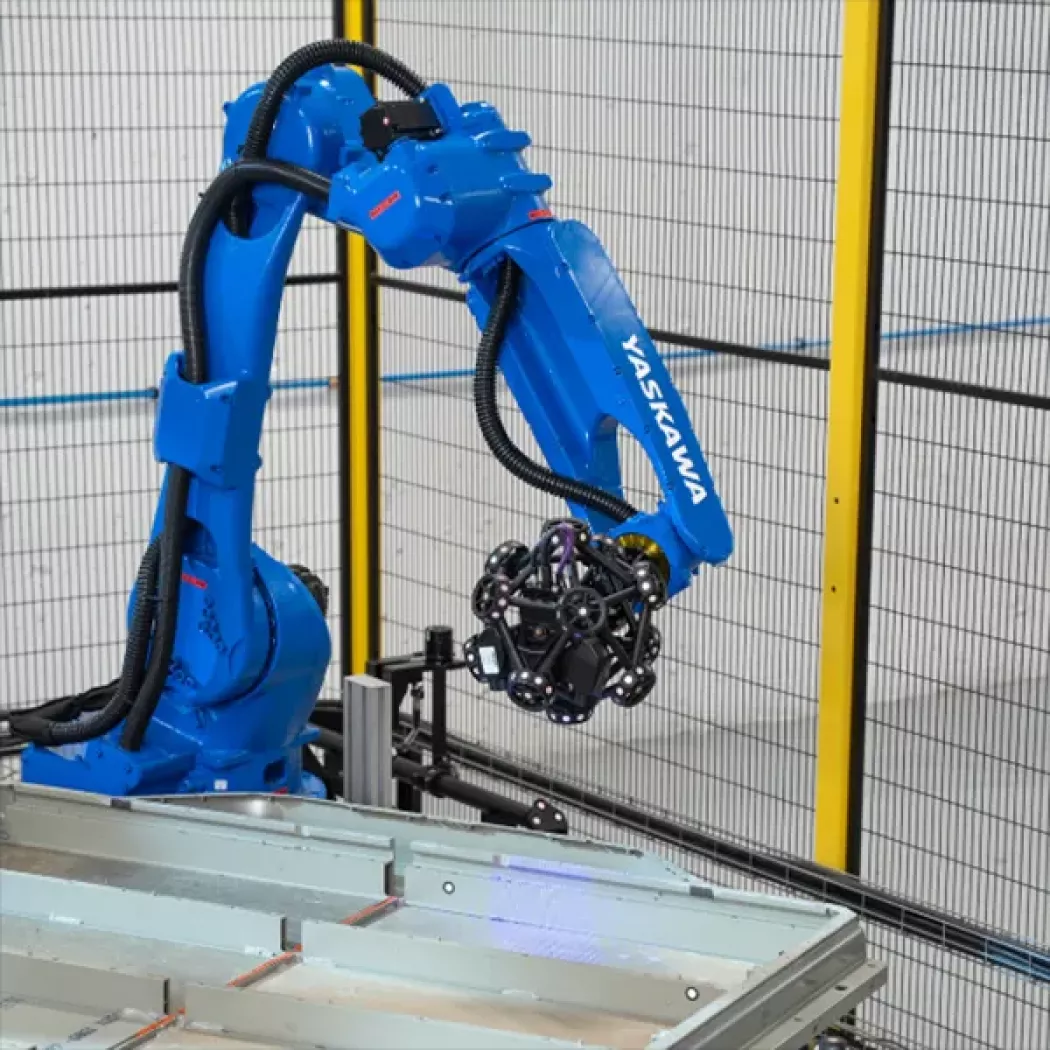

Metrologiczna dokładność na hali produkcyjnej – dynamiczny układ odniesienia, optyczny tracker oraz technologia niebieskiego lasera gwarantują dokładność i powtarzalność wyników pomimo drgań i zmian środowiskowych.

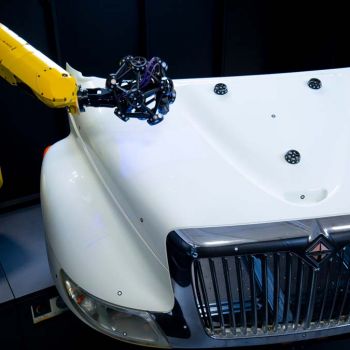

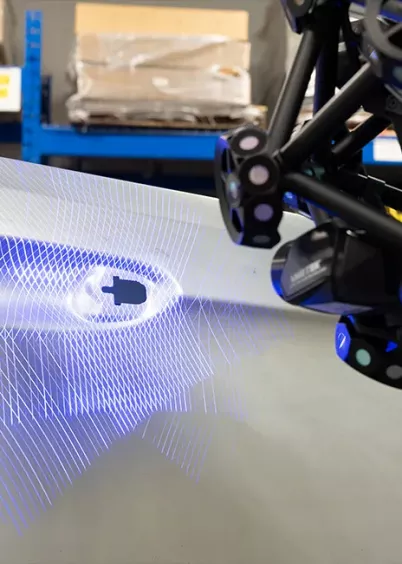

Obsługa trudnych powierzchni – skanowanie elementów o wielu powierzchniach, krawędziach, przetłoczeniach, wykonanych z różnych materiałów i o różnym stopniu wykończenia powierzchni bez konieczności ich wcześniejszego przygotowania.
Elastyczna konfiguracja celi – dostępność wielu wariantów (różne wygrodzenia, systemy bezpieczeństwa, nośności stołu itp.), co pozwala dopasować system do layoutu i wymogów zakładu.
Akcesoria zwiększające produktywność – m.in. zdejmowane płyty montażowe do szybkiej wymiany części, zestaw produktywności z równoległym skanowaniem i przetwarzaniem danych, zdalny dostęp serwisowy zintegrowany z systemem kamer oraz laserowy system pozycjonowania Virtek Iris do precyzyjnego ustawiania detali.

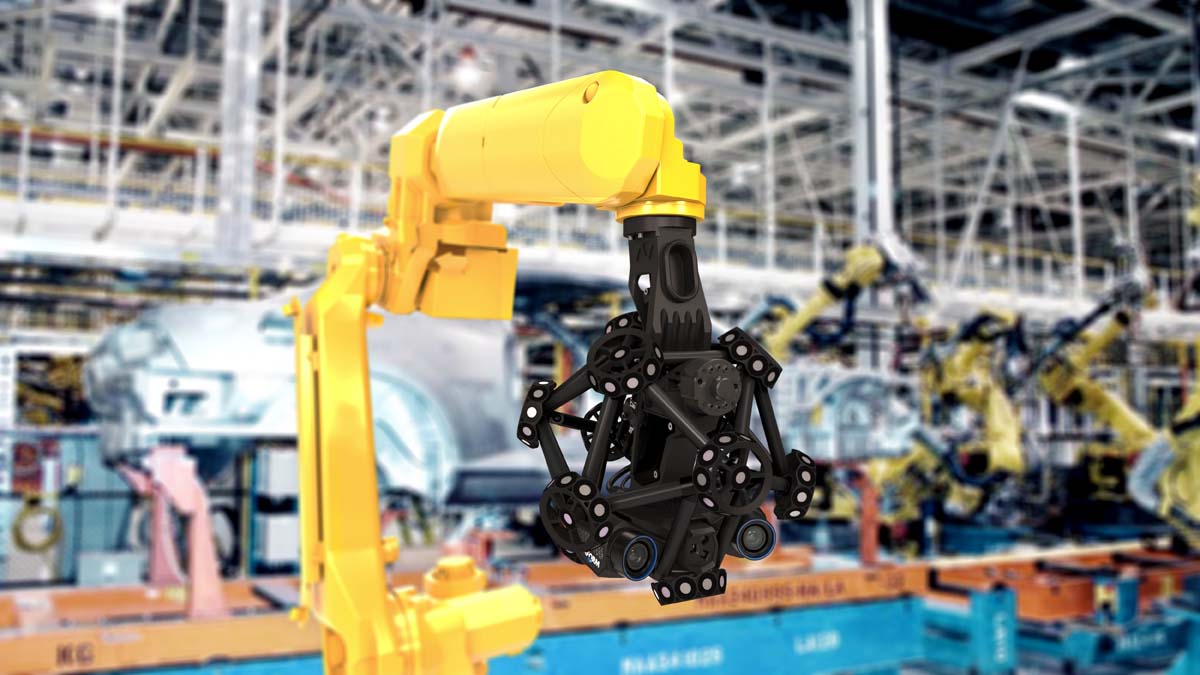

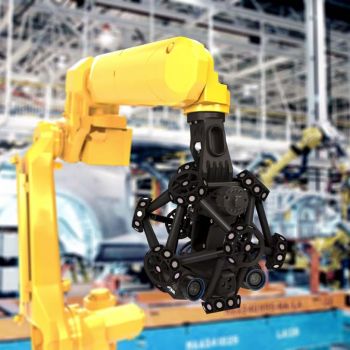

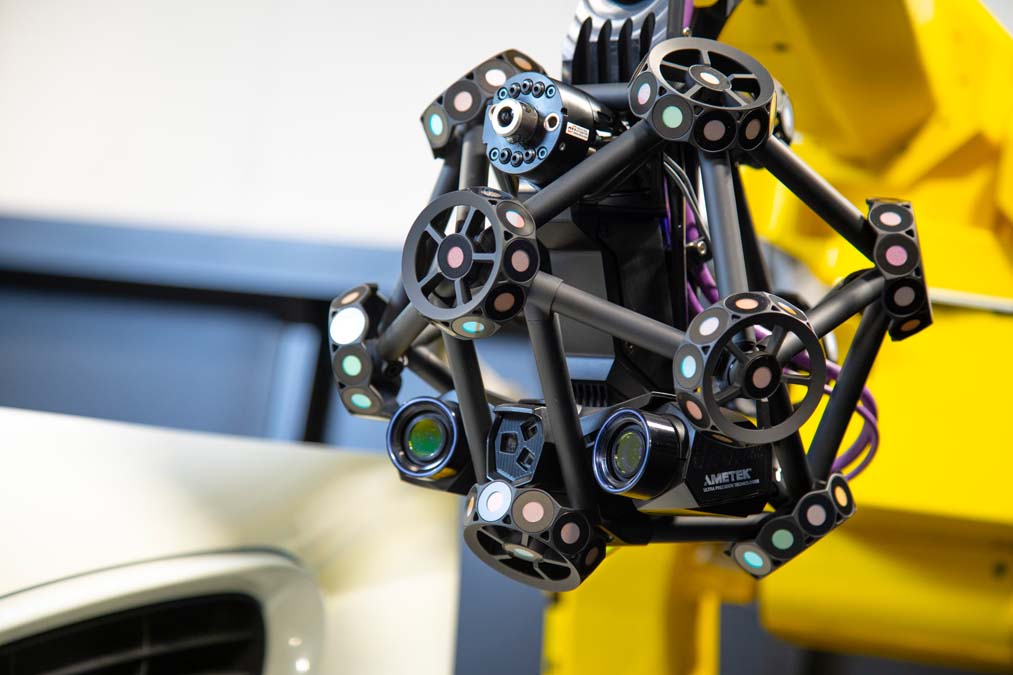

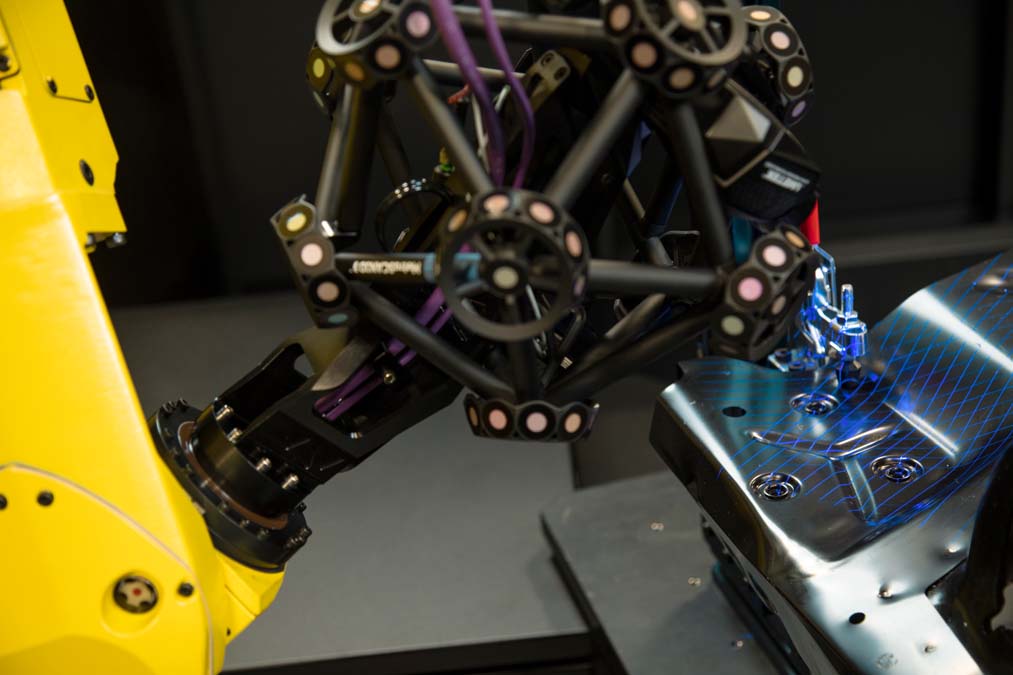

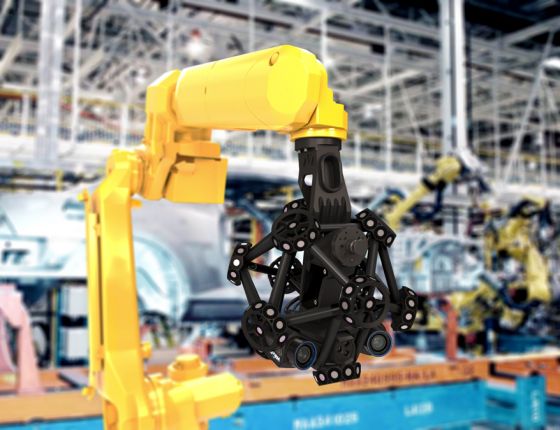

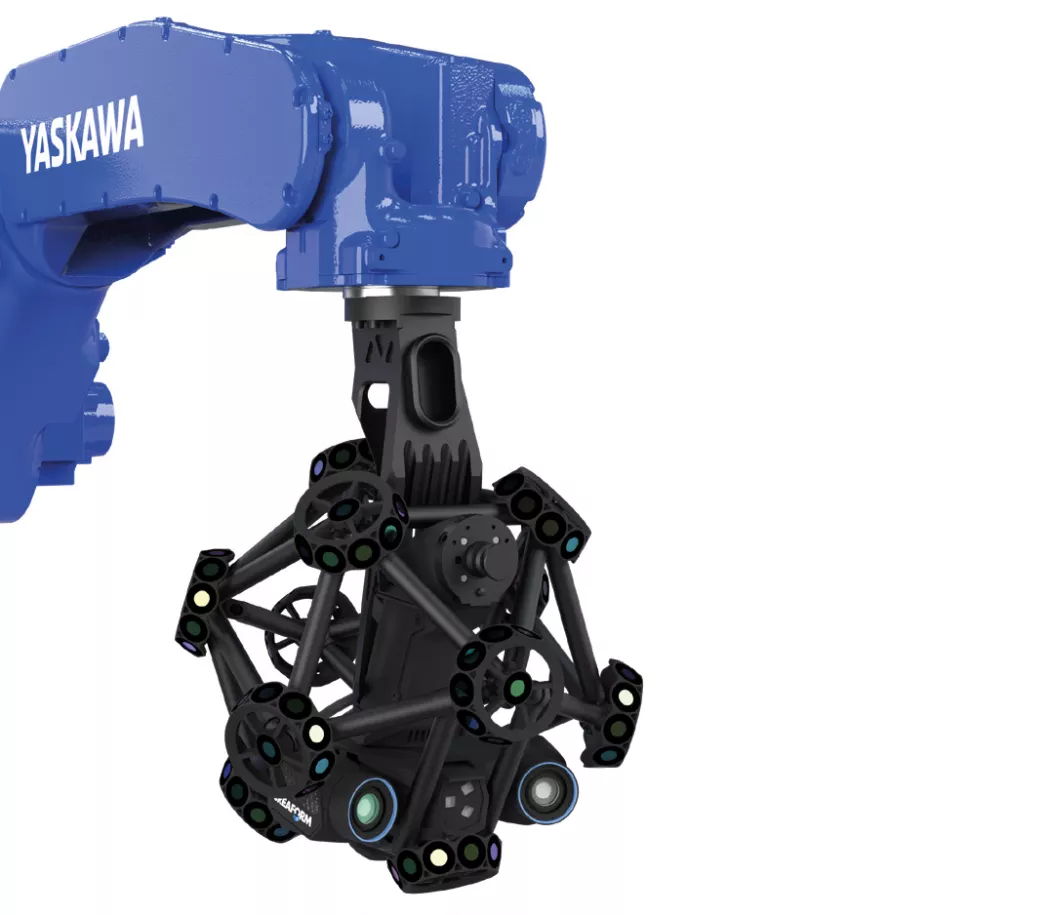

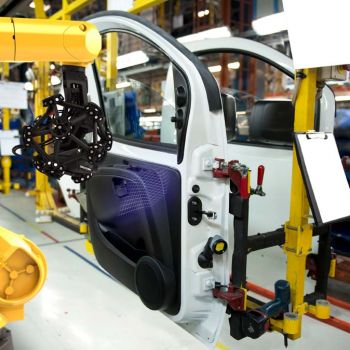

MetraSCAN 3D-R – elastyczne rozwiązanie szyte na miarę

MetraSCAN 3D-R to zrobotyzowane systemy skanowania 3D projektowane i konfigurowane indywidualnie pod potrzeby klienta, idealne tam, gdzie wymagane jest dopasowanie do istniejącej infrastruktury, specyficznych procesów i typów części. Rdzeniem rozwiązania jest optyczny skaner MetraSCAN 3D-R, montowany na robocie przemysłowym lub cobocie, który może być zintegrowany w dedykowanej celi pomiarowej, z istniejącą linią produkcyjną czy stanowiskiem pomiarowym.

System pozwala na dokładne, szybkie pomiary w trybie automatycznym bezpośrednio na linii produkcyjnej, oferując możliwość skanowania elementów od kilkudziesięciu centymetrów do nawet wielometrowych struktur przy zachowaniu wysokiej dokładności. Dzięki zastosowaniu technologii niebieskiego lasera, superszybkich kamer oraz dynamicznego systemu odniesienia, MetraSCAN 3D-R umożliwia stabilne pomiary także części refleksyjnych, złożonych i o licznych krawędziach, bez konieczności matowienia czy specjalnego przygotowania powierzchni.

Kluczowe cechy MetraSCAN-R

MetraSCAN-R jest wybierany przede wszystkim tam, gdzie kluczowe jest dopasowanie rozwiązania do specyfiki produkcji, istniejącej automatyki i filozofii jakości – od pojedynczych, dedykowanych stanowisk po złożone, wieloosiowe systemy pomiarowe w pełni zintegrowane z linią produkcyjną.

Rozwiązanie szyte na miarę – konfiguracja systemu (rodzaj robota, zakres pracy, layout, sposób podawania części, integracja z istniejącą linią i oprogramowaniem) jest dobierana indywidualnie na podstawie wymagań klienta.

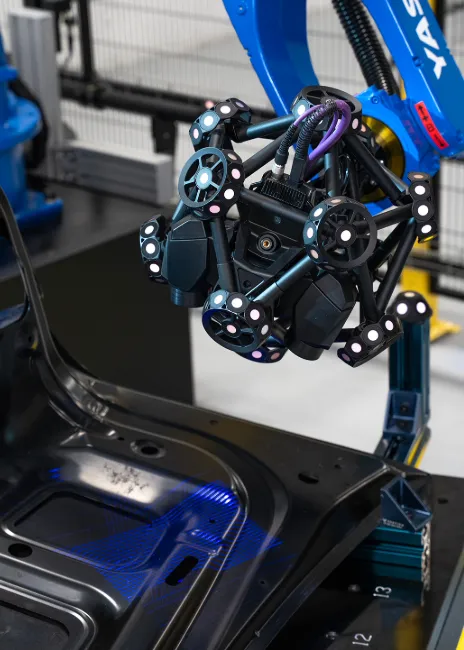

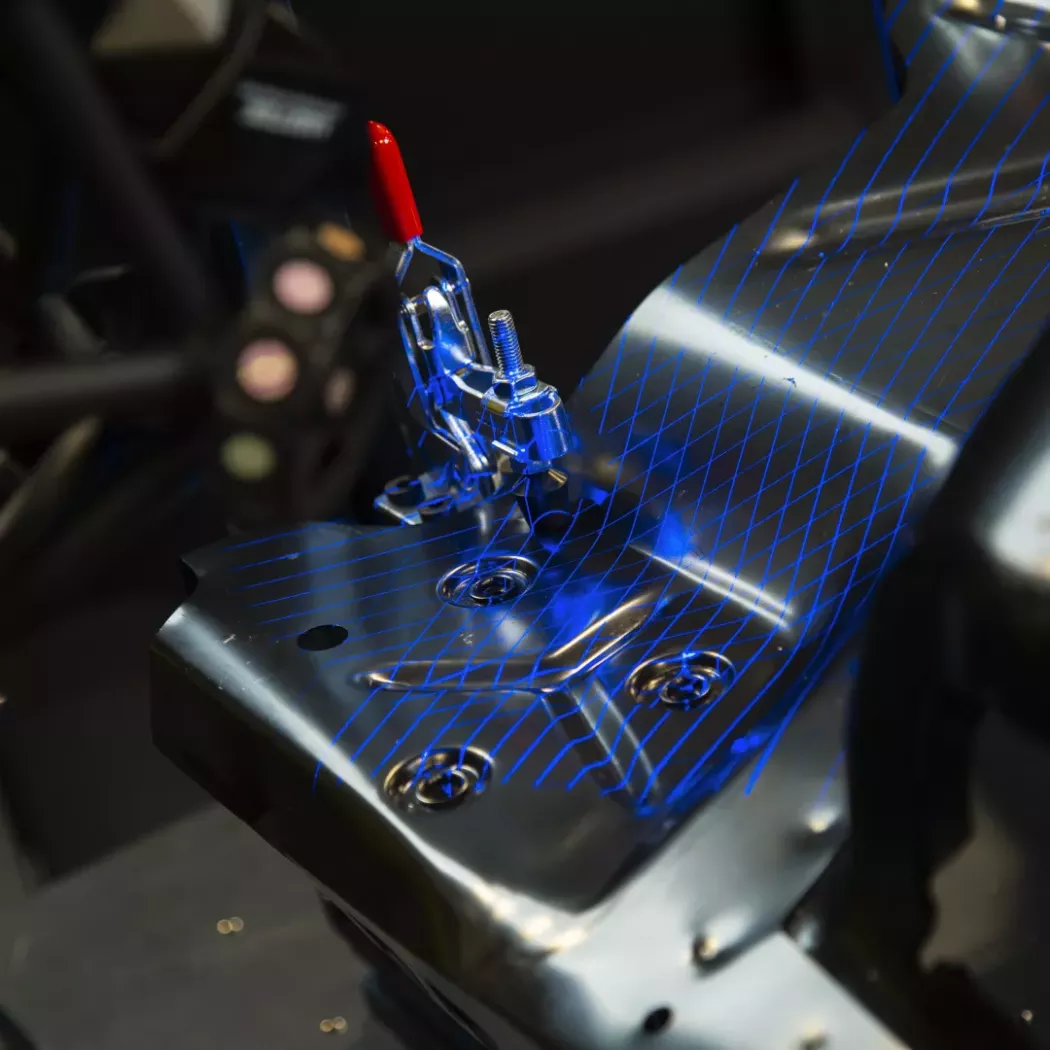

Wysoka prędkość skanowania – gęste pole skanowania z wieloma liniami laserowymi umożliwia szybką inspekcję nawet bardzo skomplikowanych geometrii.

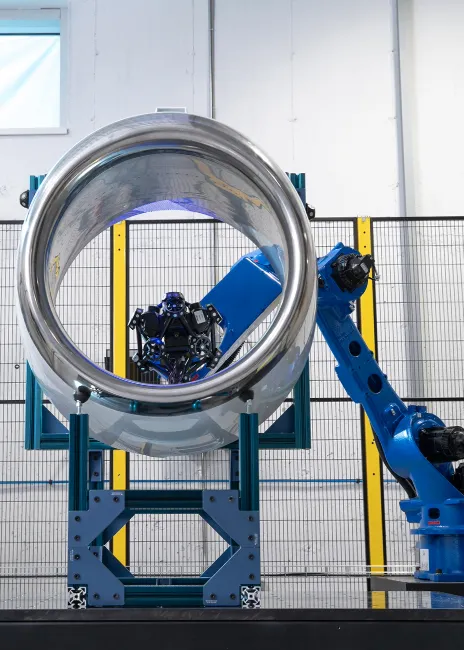

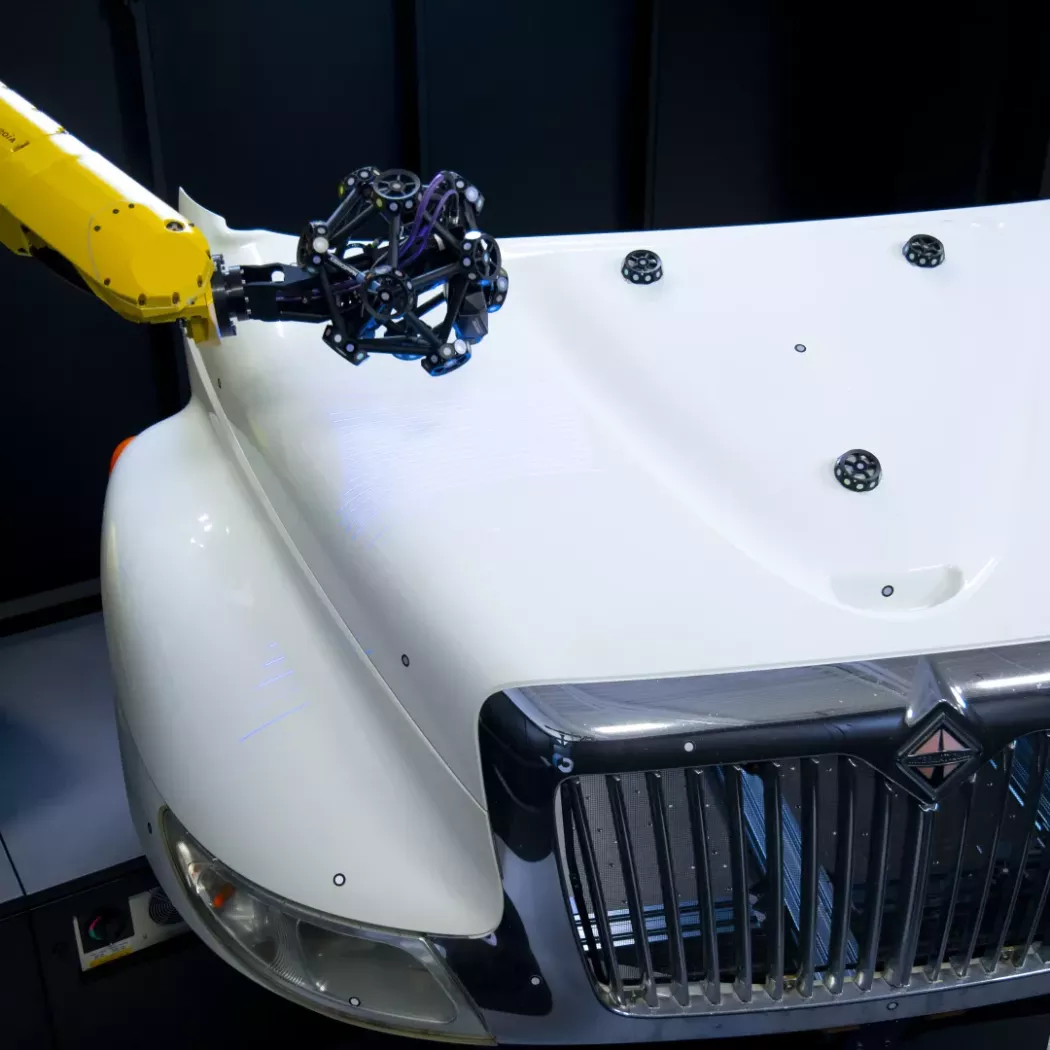

Szeroki zakres części i materiałów – możliwość pomiaru zarówno małych komponentów, jak i wielkogabarytowych struktur, włącznie z elementami karoserii, odlewami, konstrukcjami i złożonymi zespołami.
Odporność na warunki produkcyjne – dynamiczne układ odniesienia z wykorzystaniem optycznego trackera pozwala na pomiary w warunkach drgań, ruchu manipulatorów i taśm, bez konieczności zatrzymywania linii.
Automatyzacja dostępna dla operatorów – przyjazny interfejs, środowisko cyfrowego bliźniaka, automatyczne programowanie torów robota i integracja z pakietem metrologicznym ułatwiają wdrożenie także w zakładach bez dużego doświadczenia w robotyce.

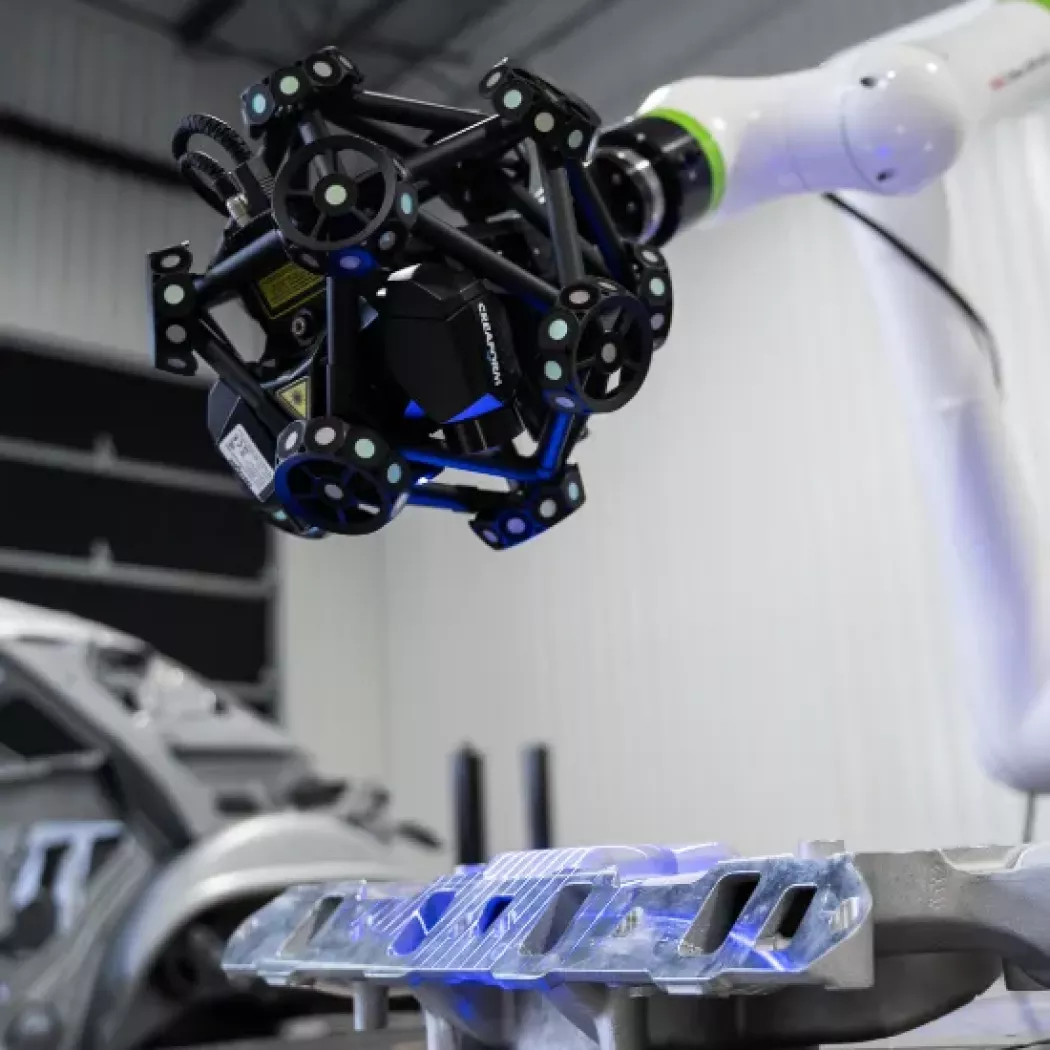

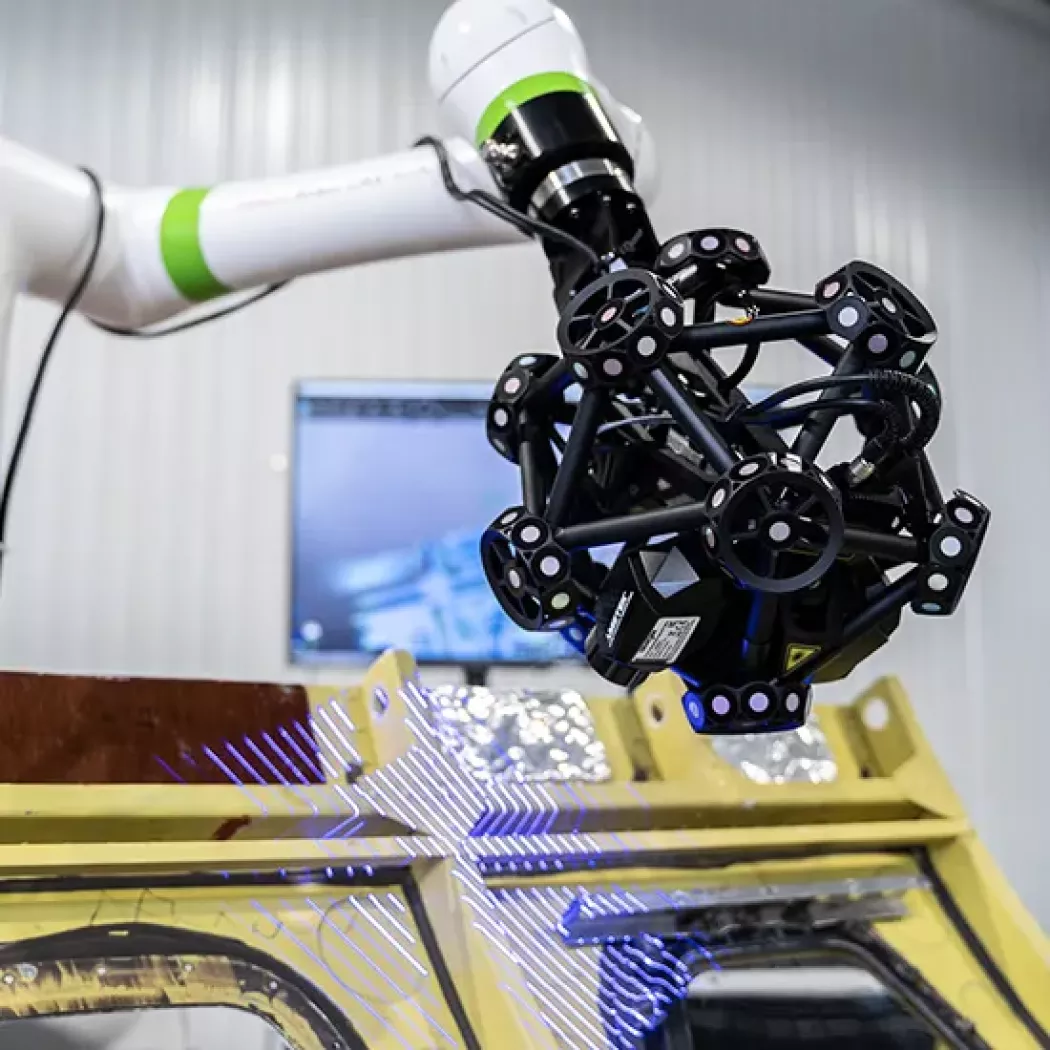

Możliwość pracy z robotami współpracującymi – w wersjach z cobotem system nie wymaga klasycznego ogrodzenia bezpieczeństwa, co jest idealne dla laboratoriów metrologicznych i zakładów o ograniczonej przestrzeni.

Masz pytania? Potrzebujesz pomocy?

Zapytaj o produkt

Zadzwoń +48 61 222 58 11

Specyfikacja

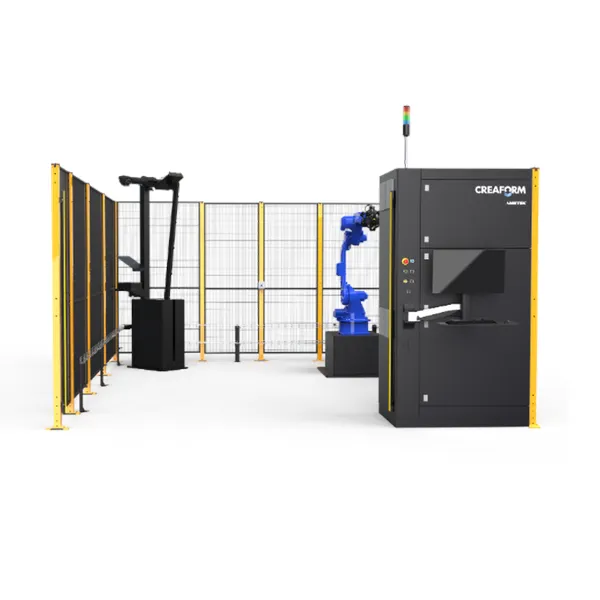

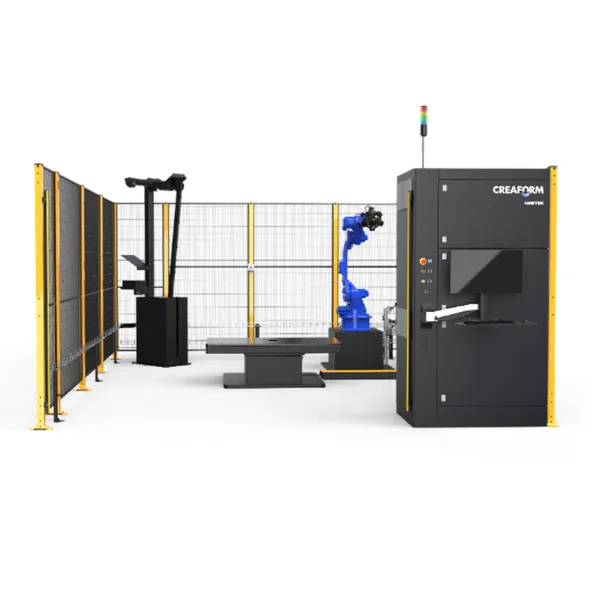

Specyfikacja techniczna CUBE-R

Model:

Maksymalna wielkość części

2 metry

3 metry

4 metry

Wymiary:

5.2 x 4.3 x 2.9 m

5.5 x 4.6 x 2.9 m

6.3 x 6.0 x 2.9 m

Szerokość wejścia:

2.8 m

3.1m

4.5 m

Robot:

Yaskawa GP25 or Fanuc M-20iD/25

Yaskawa GP25-12L or Fanuc M-20iD/12L

Stół obrotowy:

Nie

Tak

Maksymalna waga części:

-/-

Do 2000 kg

Do 4500 kg

Rozwiń pełną specyfikację

Specyfikacja techniczna zautomatyzowanego optycznego systemu skanującego MetraSCAN R-Series

Model:

Prędkość pomiarowa:

1,8 mln pkt/s

3,0 mln pkt/s

Pole pomiarowe:

310x350 mm

170x190 mm

Źródło światła:

45 linii lasera niebieskiego

69 linii lasera niebieskiego

Maksymalny błąd dopuszczalny (MPE):

(0,044 + L/6,7x10⁴) mm

Rozdzielczość pomiarowa:

0,025 mm

0,015 mm

Odległość pomiarowa:

300 mm

Głębokość pola pomiarowego:

250 mm

100 mm

Temperaturowy zakres pracy:

5-40˚C

Masa:

Skaner: 2,91 kg
C-Track: 5,7 kg

Wymiary:

Skaner: 289x235x296 mm
Traker: 1031x181x148 mm

Rozwiń pełną specyfikację

Oprogramowanie

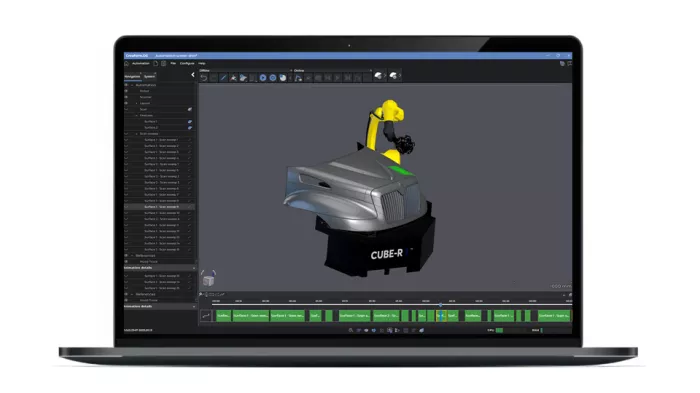

Oprogramowanie Creaform Automation

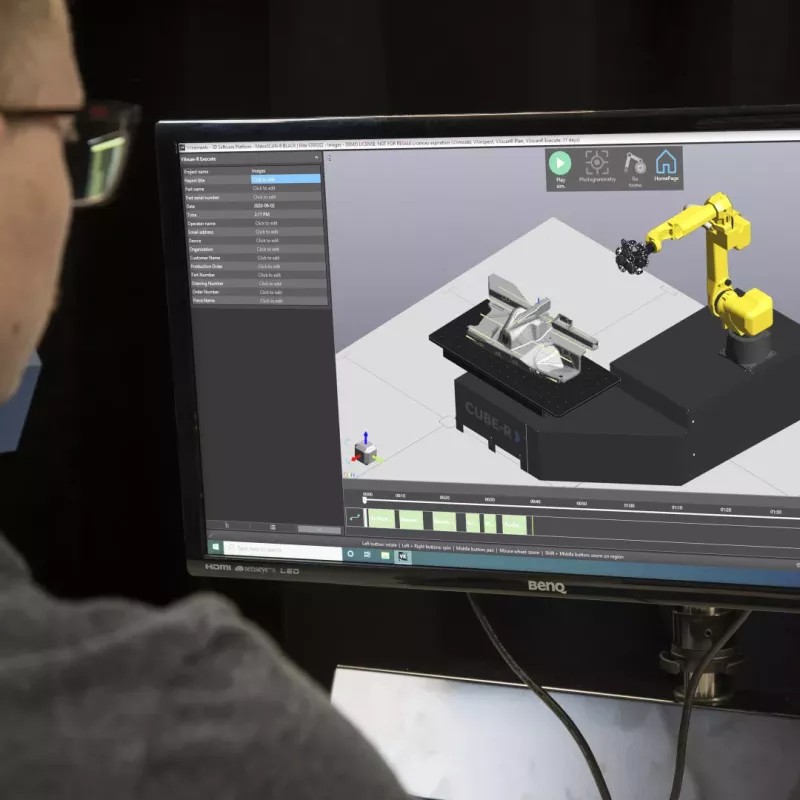

- Wirtualne środowisko „digital twin” do konfiguracji i symulacji całego cyklu pomiarowego od projektu aż po finalny pomiar.
- Automatyczna optymalizacja skanowania oparta na CAD, która tworzy bezkolizyjne i szybkie trajektorie robota.
- Zastosowane algorytmy skracają czas cyklu nawet o 40%.
Kiedy wybrać:
Kiedy wymagasz automatycznych, szybkich i niezawodnych pomiarów 3D bezpośrednio na linii produkcyjnej.
Szczegóły
Oprogramowanie inspekcyjne Creaform Inspection
- Integracja skanowania 3D, fotogrametrii i pomiarów stykowych w jednym środowisku
- Zaawansowane wyrównanie do modelu CAD i pełna obsługa GD&T
- Elastyczne raporty dla pierwszych sztuk i produkcji seryjnej
Kiedy wybrać:
Gdy potrzebujesz jednego narzędzia do zaawansowanej kontroli wymiarowej na podstawie CAD i skanów 3D.
Szczegóły
Oprogramowanie do kontroli jakości PolyWorks Inspector
- Pomiary 3D w czasie rzeczywistym z wykorzystaniem skanerów optycznych, urządzeń stykowych i CMM
- Rozbudowane bazowanie, analiza odchyłek względem CAD oraz pełna kontrola GD&T wg ISO/ASME
- Raporty 3D, szablony, SPC i obsługa części powtarzalnych
Kiedy wybrać:
Gdy potrzebujesz systemu do przemysłowych pomiarów 3D, analizy odchyłek i nadzoru produkcyji.
Szczegóły
Oprogramowanie do inżynierii odwrotnej Geomagic Design X
- Oprogramowanie scan to CAD z modelowaniem parametrycznym, powierzchniowym i hybrydowym
- Automatyczne powierzchnie NURBS oraz praca z chmurą punktów i siatkami STL
- Integracja z najpopularniejszymi systemami CAD i neutralnymi formatami STEP, IGES, Parasolid
Kiedy wybrać:
Gdy tworzysz modele CAD części na podstawie skanów 3D i potrzebujesz pełnej edytowalności w systemie CAD.
Szczegóły

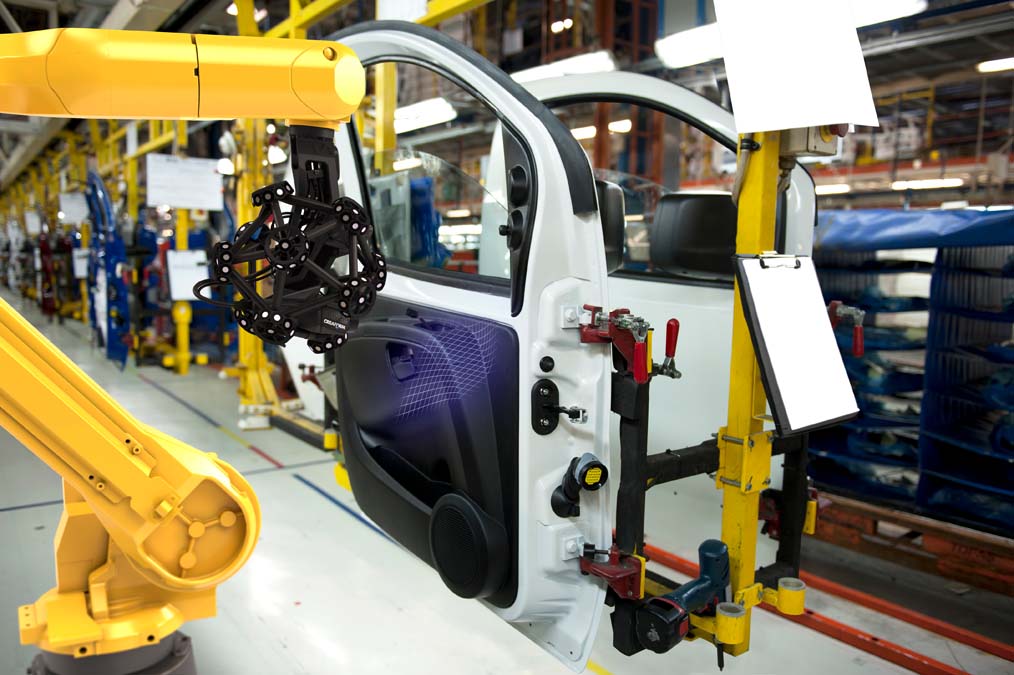

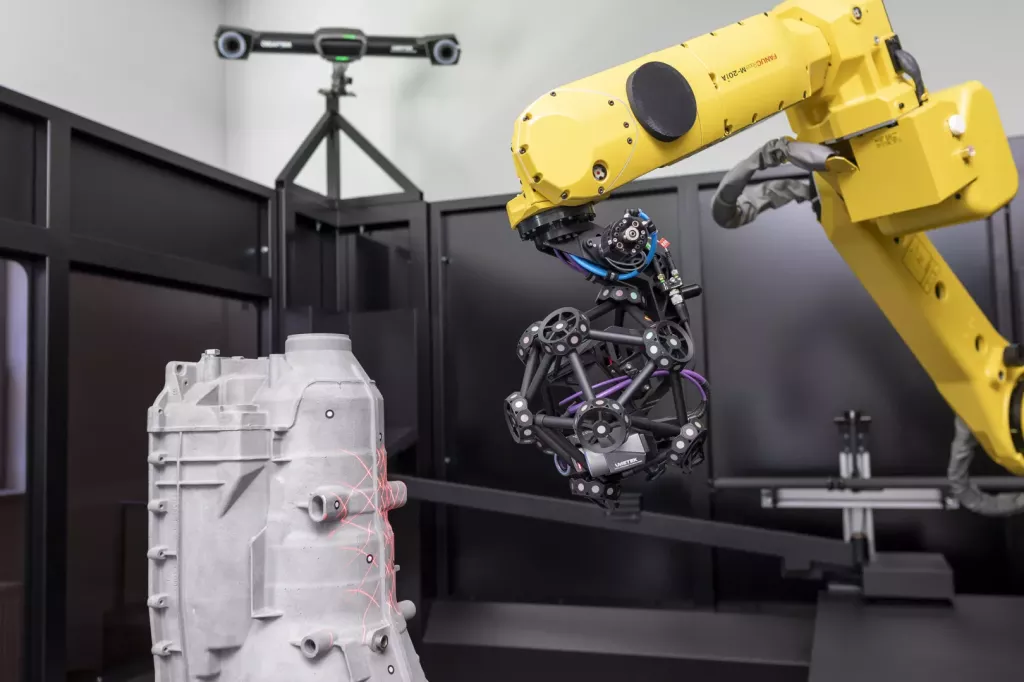

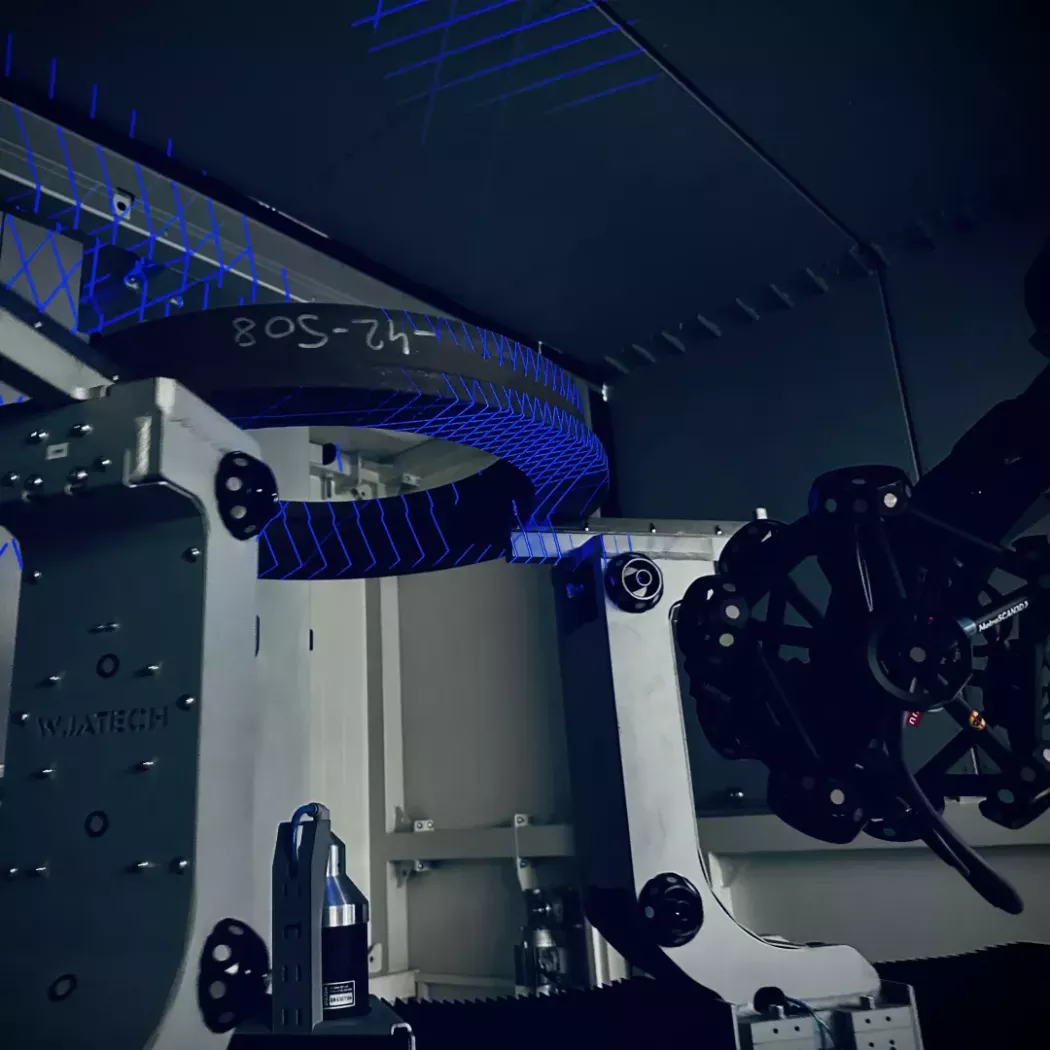

Robotyczne stanowisko skanowania 3D z systemem MetraSCAN R-Series
