Twardościomierze
Twardościomierze stanowią obok narzędzi i urządzeń do pomiaru wielkości geometrycznych podstawowe oręże w walce o właściwości mechaniczne i trwałość produktu i jego komponentów. Nie jest to najszybciej rozwijająca się gałąź metrologii, ale popularność twardościomierzy Rockwella, Brinella i Vickersa sprawia, że każdy pracownik kontroli jakości może stanąć w obliczu konieczności wybrania właściwej metody pomiarowej i urządzenia.

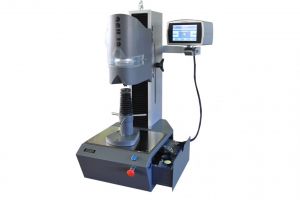

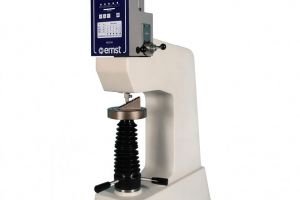

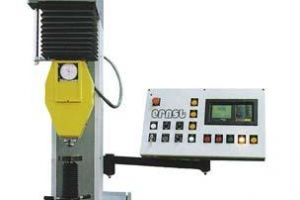

Twardościomierz Rockwella
Twardościomierz Rockwella dokonuje pomiaru na podstawie głębokości odcisku pozostawionego przez diamentowy wgłębnik o znormalizowanej geometrii. Każda jednostka w popularnej skali HRC oznacza odcisk o 0,002 mm płytszy niż ten, który odpowiada materiałowi miększemu o 1 HRC. Pomiar tą metodą jest bardzo szybki i niemal wolny od wpływu operatora, ale dla współczesnych technologii często cechuje się zbyt małą zdolnością rozdzielczą. Podobną wadą obciążony jest twardościomierz Brinella, choć biorąc pod uwagę jego stosowania na początkowym etapie produkcji, kiedy materiał jest miękki i będzie poddawany dalszej obróbce cieplnej i cieplno-chemicznej, w urządzeniach tych docenia się dużą siłę nacisku i obszar kontaktu wgłębnika z materiałem. Kiedy rozdzielczość ma duże znaczenie, z pomocą przychodzi twardościomierz Vickersa. Wprawdzie jest droższy ze względu na konieczności wbudowania mikroskopu pomiarowego, ale w przypadku twardych materiałów w jednej jednostce Rockwella mieści się ponad 20 jednostek Vickersa. Zainteresowani metodami pomiarowymi znajdą ciekawe informacje w Poradniku do pomiarów twardości.

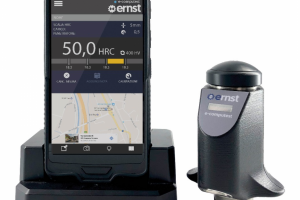

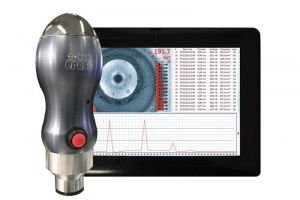

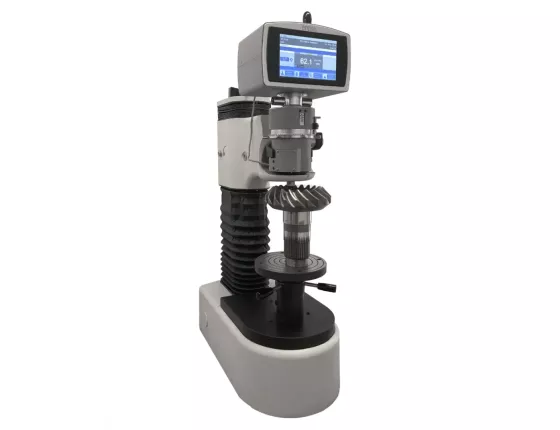

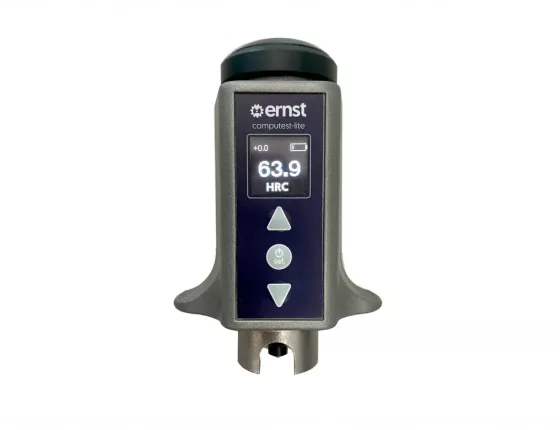

Twardościomierze przenośne i twardościomierze stacjonarne

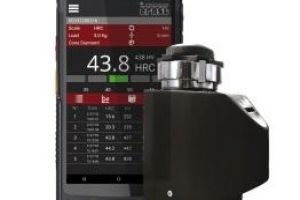

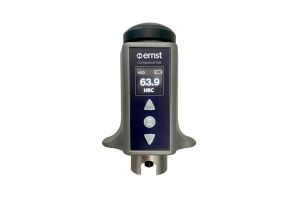

Z użytkowego punktu widzenia urządzenia można podzielić na twardościomierze przenośne i twardościomierze stacjonarne. Te pierwsze cechuje zazwyczaj niewielka masa, sprzyjająca transportowaniu oraz poręczna głowica pomiarowa. Najlepsze twardościomierze przenośne umożliwiają pomiar w dowolnym położeniu głowicy pomiarowej, tj. na powierzchniach pochyłych, a nawet z głowicą skierowaną ku górze. Nie są one również wrażliwe na masę obiektu. Konieczność pomiaru na małej i lekkiej części dyskwalifikuje wiele twardościomierzy energetycznych.
Twardościomierze cena
Cena twardościomierza Rockwella jest uzależniona od charakteru urządzenia oraz od poziomu automatyzacji. Porównując podstawowe urządzenia należy spodziewać się, że wersja przenośna jest tańsza od konstrukcji stacjonarnej, ale dobry, zaawansowany twardościomierz przenośny do stosowania na wymagających materiałach może osiągnąć wartość zautomatyzowanego urządzenia stacjonarnego.
Cena twardościomierza Brinella jest również zależna od poziomu automatyzacji i mobilności, ale biorąc pod uwagę konieczność zadania dużego obciążenia na wgłębnik, urządzenia przenośne nie dokonują pomiaru ściśle według normy PN-EN ISO 6506. Podobnie jest przy twardościomierzach Vickersa, choć tutaj znormalizowany pomiar utrudnia nie tyle siła nacisku, co konieczność optycznego zmierzenia przekątnych odcisku wgłębnika. Cena twardościomierza Vickersa będzie zależna od zakresu pomiarowego – im mniejsze obciążenie, tym mniejszy odcisk i konieczność zastosowania układu optycznego lepszej jakości… i wyższa cena. W niektórych zadaniach pomiarowych taki mały odcisk jest niestety niezbędny. Wówczas należy sięgnąć po mikrotwardościomierz Vickersa.
Liczba modeli i wariantów twardościomierzy dostępnych na rynku może przyprawić o ból głowy. Zachęcamy do opisania nam swoich wymagań odnośnie urządzenia, a my dołożymy starań, aby zaproponować twardościomierz, które je spełnia i jest najbardziej ekonomiczny.

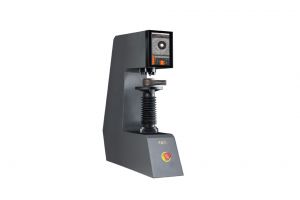

Twardościomierz Brinella
Twardościomierz Brinella to popularne urządzenie stosowane w przemyśle do pomiaru twardości materiałów, szczególnie metali i stopów. Metoda pomiaru została opracowana przez szwedzkiego inżyniera Johana Augusta Brinella w 1900 roku i do dziś jest szeroko używana w różnych branżach.
Twardościomierz brinella budowa
Budowa twardościomierza Brinella jest stosunkowo prosta, ale skuteczna. Podstawowym elementem tego narzędzia jest kulisty głowica ze stali węglowej lub innych materiałów o wysokiej twardości. Głowica ta jest przymocowana do ramienia, które można regulować pod kątem obciążenia. Waga narzędzia waha się zazwyczaj od kilku kilogramów do kilku ton, co pozwala na badanie różnych materiałów o różnych twardościach.
Pomiar twardości za pomocą twardościomierza Brinella odbywa się poprzez wciskanie kulistej głowicy w powierzchnię badanego materiału z zadaną siłą obciążenia. Siła obciążenia jest utrzymywana przez określony czas, a następnie mierzy się średnicę pozostawionego wrażenia po wyciskaniu. Na podstawie średnicy wrażenia oraz znanej siły obciążenia można obliczyć twardość materiału, korzystając ze specjalnych wzorów i skal twardości.
Twardościomierz Brinella cieszy się dużą popularnością ze względu na swoją wszechstronność. Jest skuteczny w pomiarze twardości różnych materiałów, w tym metali, tworzyw sztucznych, ceramiki i innych. Dzięki temu, twardościomierz Brinella znajduje zastosowanie w wielu branżach, takich jak przemysł metalurgiczny, przemysł maszynowy, przemysł samochodowy, badania materiałowe, kontrola jakości i wiele innych.
Twardościomierz brinella cena
Cena twardościomierza Brinella może różnić się w zależności od producenta, modelu i jego dokładności pomiarowej raz poziomu automatyzacji.

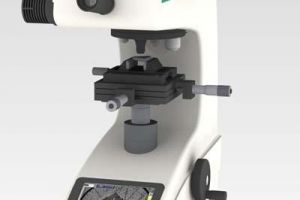

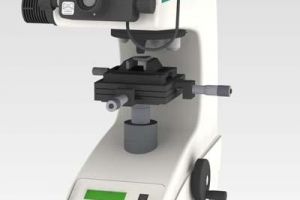

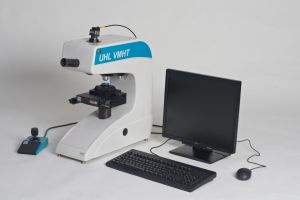

Twardościomierz Vickersa
Twardościomierz Vickersa to popularne urządzenie wykorzystywane do pomiaru twardości różnych materiałów, zarówno metalicznych, jak i niemetalicznych. Metoda pomiaru została zaproponowana przez inżyniera George'a Edwarda Vickera w 1921 roku i szybko zdobyła uznanie ze względu na swoją dokładność i wszechstronność. Twardościomierz Vickersa jest szeroko stosowany w przemyśle, laboratoriach i badaniach naukowych, gdzie konieczne jest określenie twardości i jakości materiałów.
Twardościomierz vickersa budowa
Budowa twardościomierza Vickersa opiera się na stosunkowo prostym, ale skutecznym mechanizmie. Kluczowym elementem tego narzędzia jest piramida diamentowa o charakterystycznym kształcie rombu. Diament jest używany ze względu na swoją wyjątkową twardość, co zapewnia dokładne i powtarzalne pomiary twardości różnych materiałów.

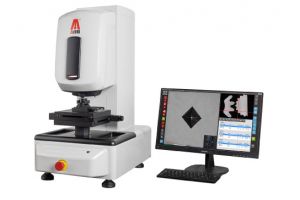

Piramida diamentowa jest przymocowana do ramienia, które można regulować pod kątem obciążenia. Waga narzędzia waha się zazwyczaj od kilku gramów do kilku kilogramów, w zależności od zastosowania. Istnieją również automatyczne twardościomierze Vickersa, które są wyposażone w systemy mikroskopowe i elektroniczne do automatycznego mierzenia wrażeń pozostawionych na powierzchni materiału.
Metoda pomiaru twardości za pomocą twardościomierza Vickersa opiera się na wciśnięciu diamentowego wgłębnika w powierzchnię badanego materiału pod niewielkim kątem. Dzięki temu możemy dokładnie określić twardość materiału na podstawie wielkości śladu powstałego po zastosowaniu siły.
Twardościomierz Vickersa cechuje się wysoką precyzją, co pozwala na dokładne określenie twardości zarówno twardych, jak i miękkich materiałów. Jego uniwersalność sprawia, że znajduje zastosowanie w różnorodnych branżach, takich jak przemysł metalurgiczny, elektronika, przemysł lotniczy, a także w badaniach naukowych i badaniach materiałowych.
Wartością dodaną twardościomierza Vickersa jest możliwość przeprowadzenia pomiarów na różnych rodzajach materiałów, w tym na metalach, ceramice, tworzywach sztucznych i wielu innych. Dzięki temu, twardościomierz Vickersa jest nieocenionym narzędziem w badaniu jakości materiałów, kontrolowaniu procesów produkcyjnych oraz w badaniach naukowych.
Twardościomierz vickersa cena
Cena twardościomierza Vickersa może się różnić w zależności od producenta, modelu i zakresu funkcji. Jednak z uwagi na precyzyjne wyniki i wszechstronność zastosowań, twardościomierz Vickersa jest inwestycją w kontrolę jakości i badania materiałowe
