Współrzędnościowe maszyny pomiarowe

XOrbit

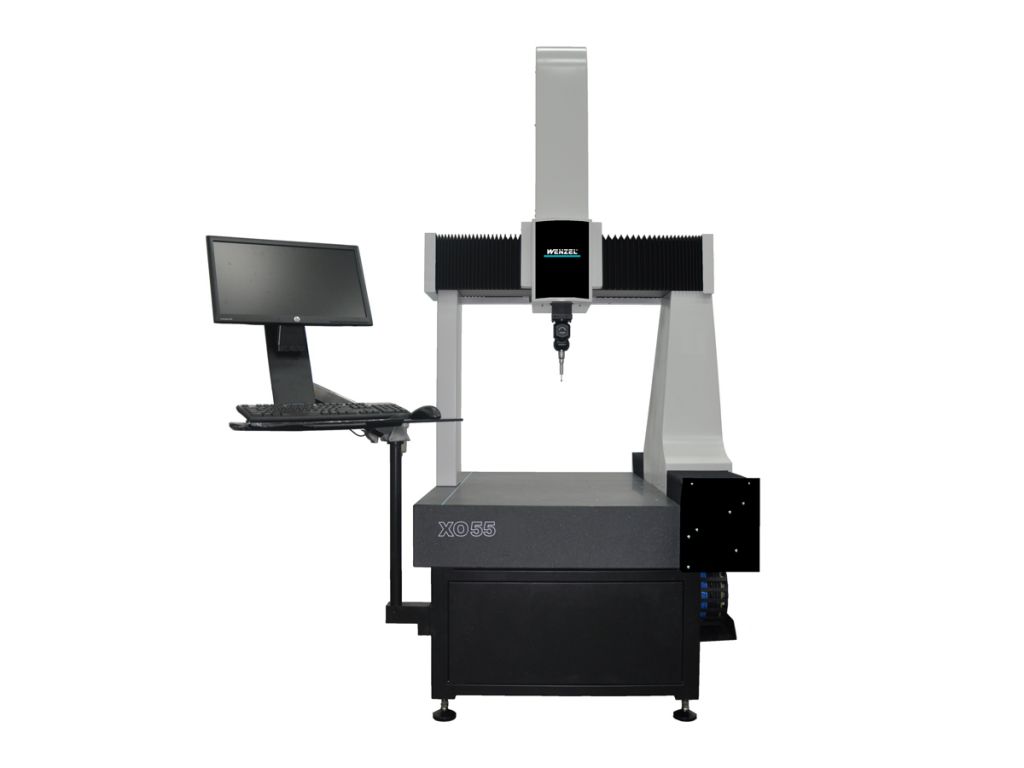

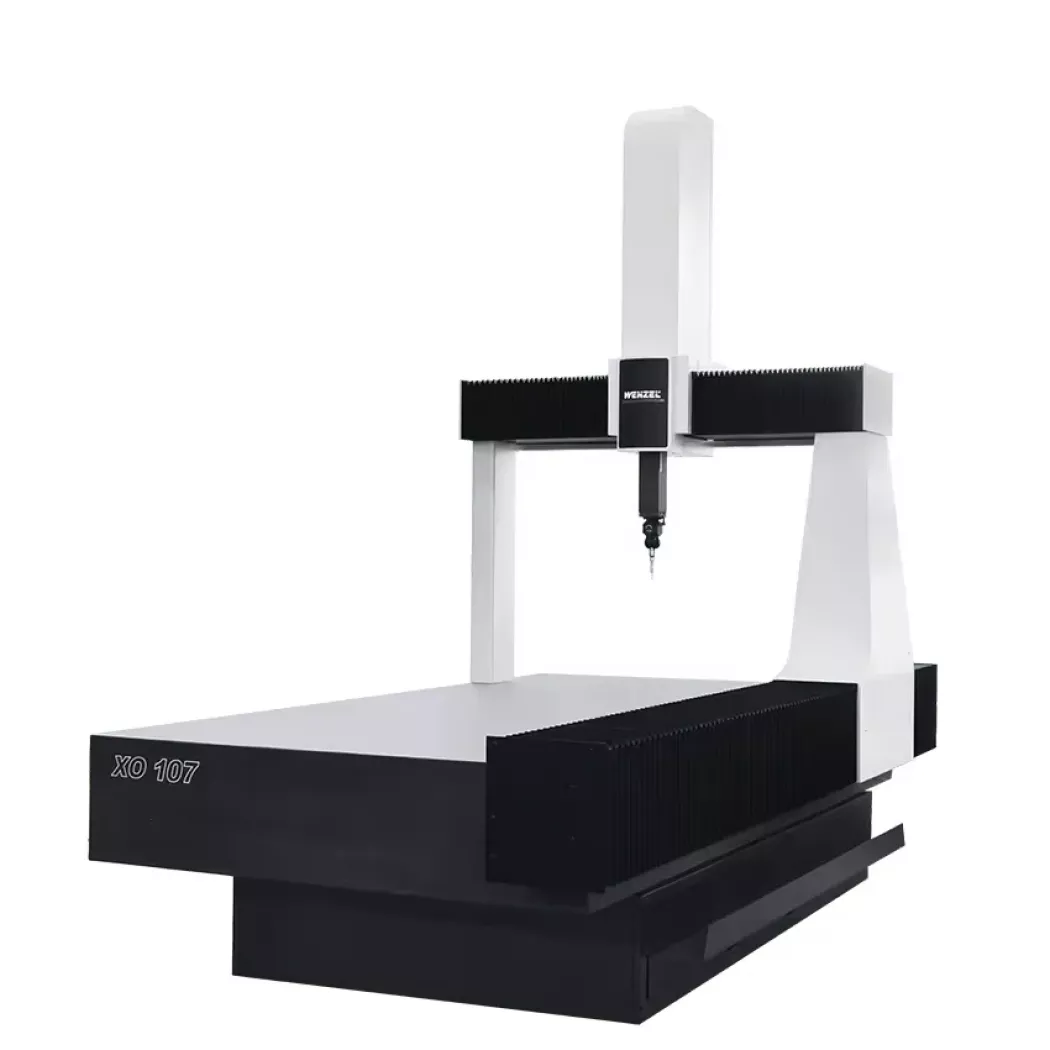

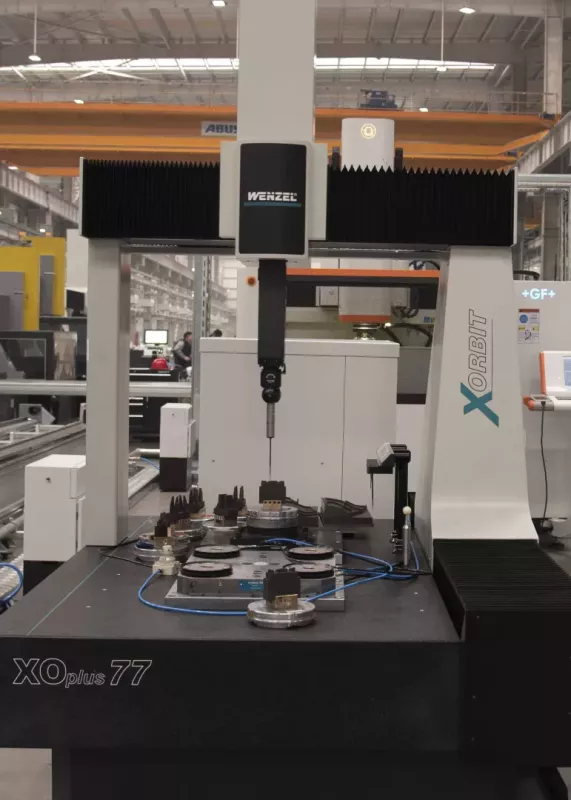

Współrzędnościowa maszyna pomiarowa CNC XOrbit

Producent: WENZEL Group

Współrzędnościowe maszyny pomiarowe Wenzel XOrbit to maszyny zoptymalizowane pod względem możliwości i kosztu zakupu. Ich budowa zgodna jest w filozofią firmy WENZEL czyli prowadnice są wykonane z granitu, który jest ręcznie obrabiany, a cały system wyposażony jest w łożyska powietrzne. Seria XOrbit może zostać wyposażona w najnowsze głowice Renishaw łącznie z 3 osiowymi systemami skanującymi lub systemy impulsowe. Na życzenie klienta istnieje też możliwość doposażenia maszyny w sensor optyczny SHAPETRACER.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Dowiedz się więcej

xo-55

Opis produktu

Serwis gwarancyjny i pogwarancyjny

Profesjonalne doradztwo

Szkolenie produktowe

Szybkie ofertowanie

Oprogramowanie w języku polskim

Prezentacja zdalna

Współrzędnościowe maszyny pomiarowe Wenzel XOrbit to maszyny zoptymalizowane pod względem możliwości i kosztu zakupu. Ich budowa zgodna jest w filozofią firmy WENZEL czyli prowadnice są wykonane z granitu, który jest ręcznie obrabiany, a cały system wyposażony jest w łożyska powietrzne. Seria XOrbit może zostać wyposażona w najnowsze głowice Renishaw łącznie z 3 osiowymi systemami skanującymi lub systemy impulsowe. Na życzenie klienta istnieje też możliwość doposażenia maszyny w sensor optyczny SHAPETRACER.

Cechy produktu:

maszyna zoptymalizowana pod względem możliwości pomiarowych i kosztu zakupu
osie maszyny wykonane z granitu
powierzchnie granitowe docierane ręcznie

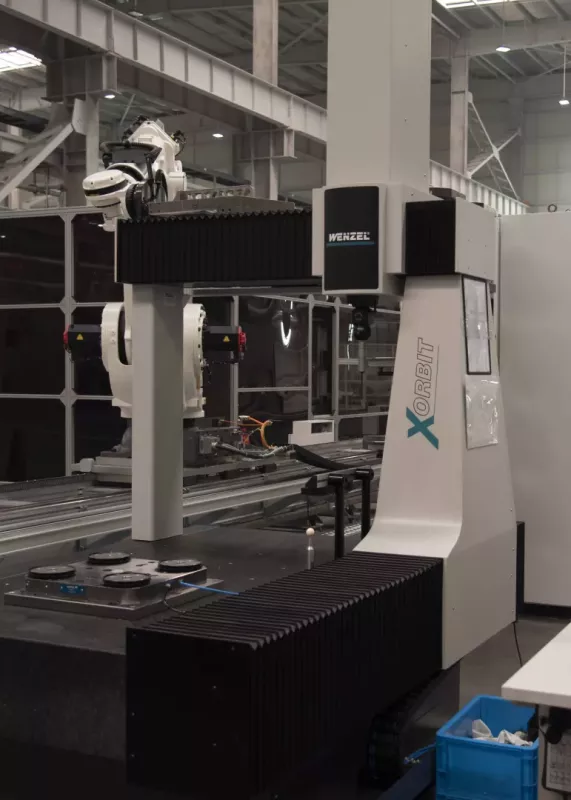

możliwa automatyzacja procesu pomiarowego
serwonapędy umożliwiające szybkie przesuwy
pasywny system tłumienia drgań
ręczna kompensacja temperatury
zastosowane łożyska powietrzne zapewniające niskie zużycie powietrza
WM|Quartis firmy WENZEL to innowacyjne oprogramowanie pomiarowe w języku polskim, które
może być z powodzeniem wykorzystywane we wszystkich aplikacjach przemysłowych

Elementy zestawu:

współrzędnościowa maszyny pomiarowa LH
wymagane sterowniki
komputer sterujący wraz z monitorem
głowica pomiarowa w zależności od konfiguracji
komplet końcówek
kula kalibracyjna
oprogramowanie
biurko

Oprogramowanie

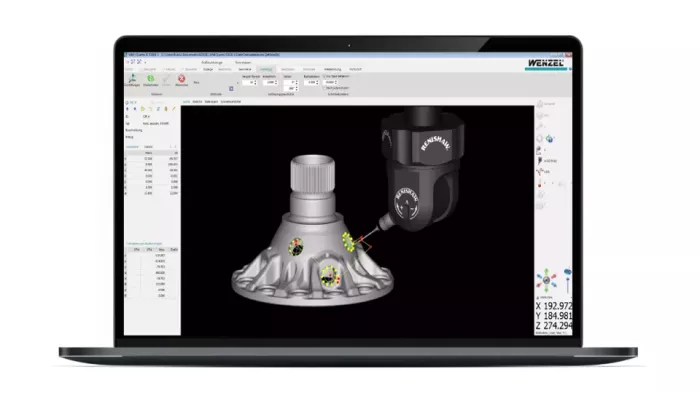

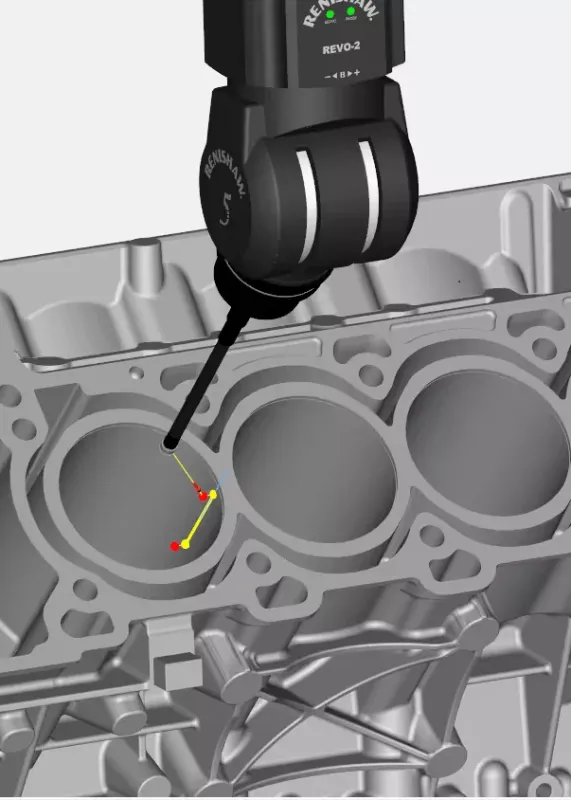

Uniwersalne oprogramowanie pomiarowe WM | Quartis

Uniwersalne oprogramowanie pomiarowe WM | Quartis obsługuje wszystkie maszyny pomiarowe Wenzel z głowicami stykowymi czy też optycznymi.

Specyfikacja

Specyfikacja techniczna współrzędnościowej maszyny pomiarowej Wenzel XOrbit

Model:

Osie:

X | Y | Z

X | Y | Z

X | Y | Z

Zakresy:

500|700|500 mm

800|1000|700 mm

1000|1200|700 mm

Zakresy:

500|1000|500 mm

800|1500|700 mm

1000|1500|700 mm

Zakresy:

500|1000|500 mm

800|2000|700 mm

1000|2000|700 mm

Zasilanie:

AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1

AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1

AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1

Sprężone powietrze:

6-10 bar, klasa 4 lub wyższa

6-10 bar, klasa 4 lub wyższa

6-10 bar, klasa 4 lub wyższa

Temperatura pracy:

15-30°C

15-30°C

15-30°C

Zakres temperaturowy:

dla E_{L, MPE} 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d

dla E_{L, MPE} 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d

dla E_{L, MPE} 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d

Wilgotność:

40-70%

40-70%

40-70%
