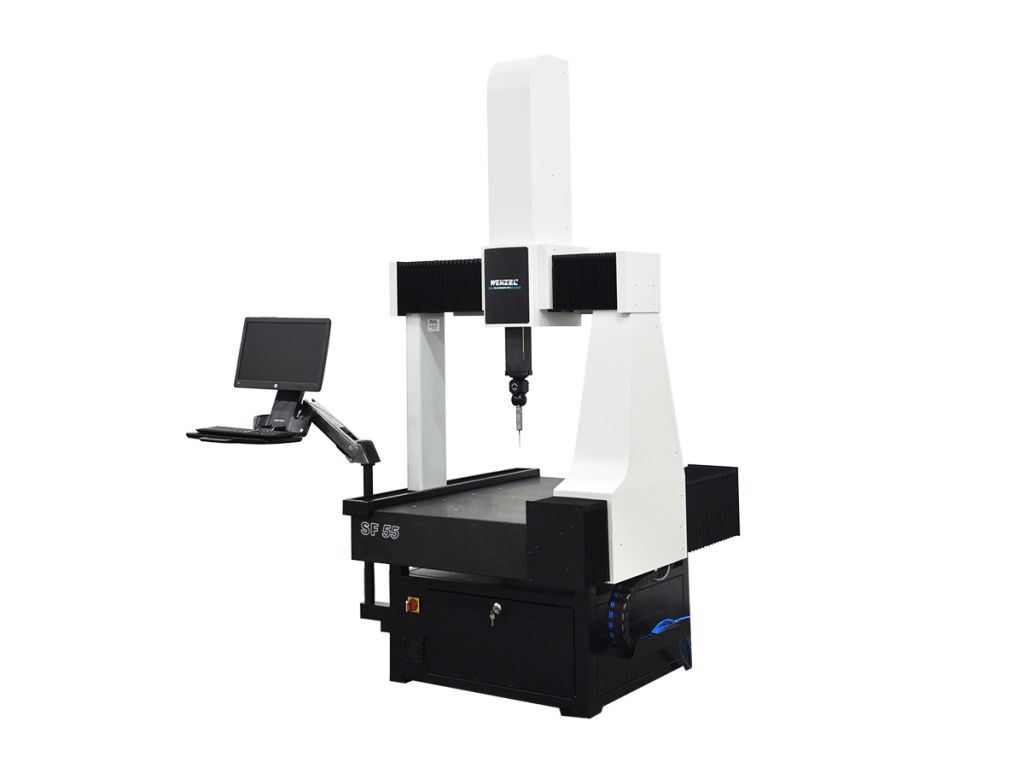

  • Wenzel SF 55 współrzędnościowa maszyna pomiarowa do precyzyjnych pomiarów 3D

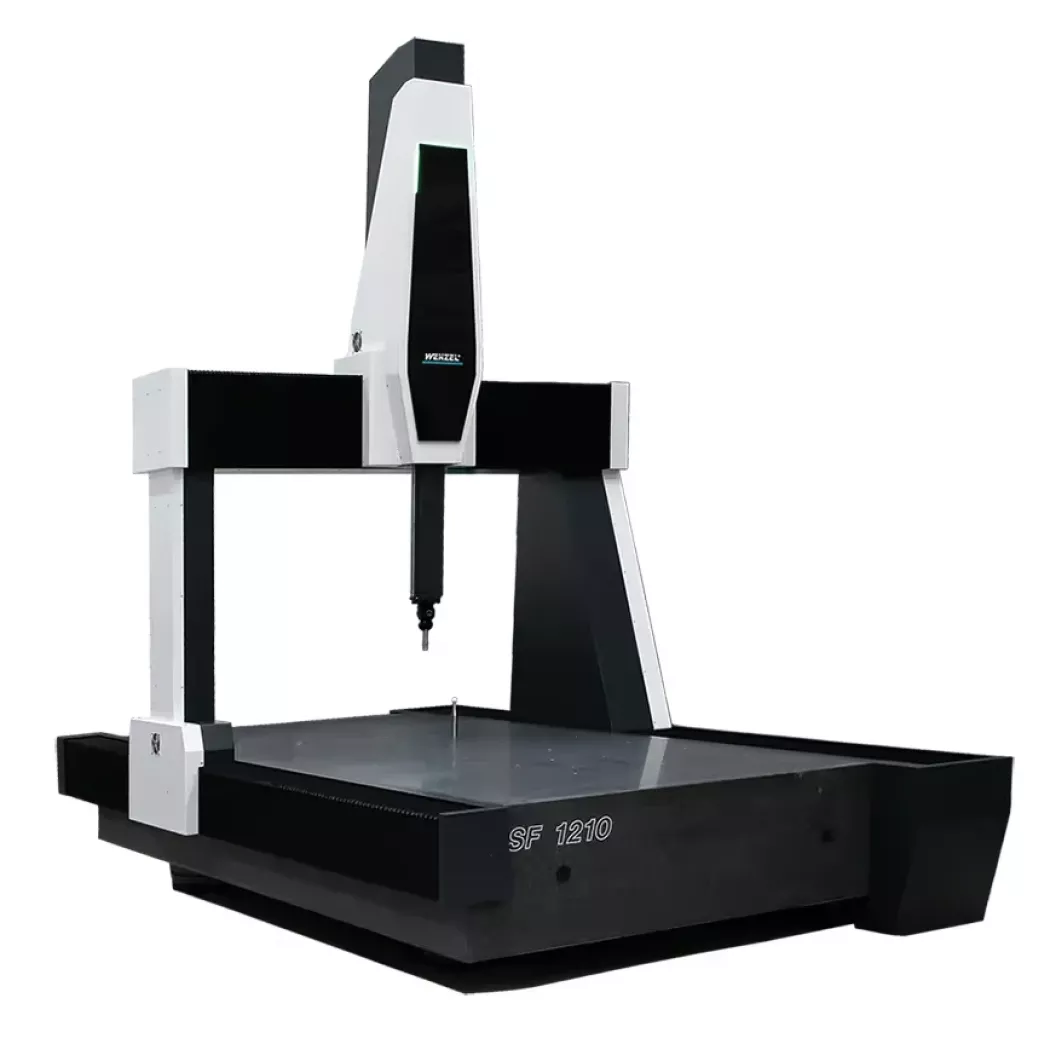

  • Wenzel SF 1210 współrzędnościowa maszyna pomiarowa do dużych komponentów przemysłowych

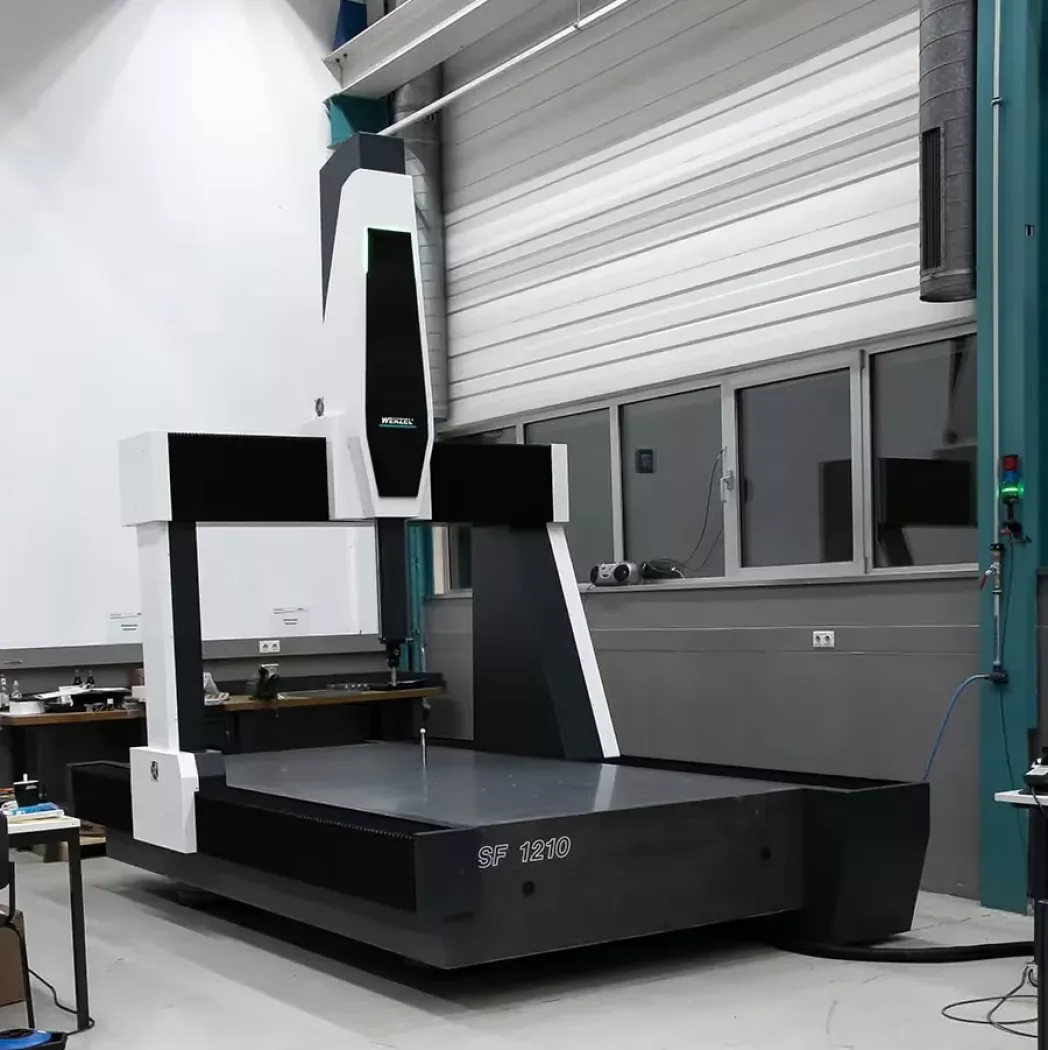

  • Współrzędnościowa maszyna pomiarowa Wenzel SF 1210 w laboratorium metrologicznym

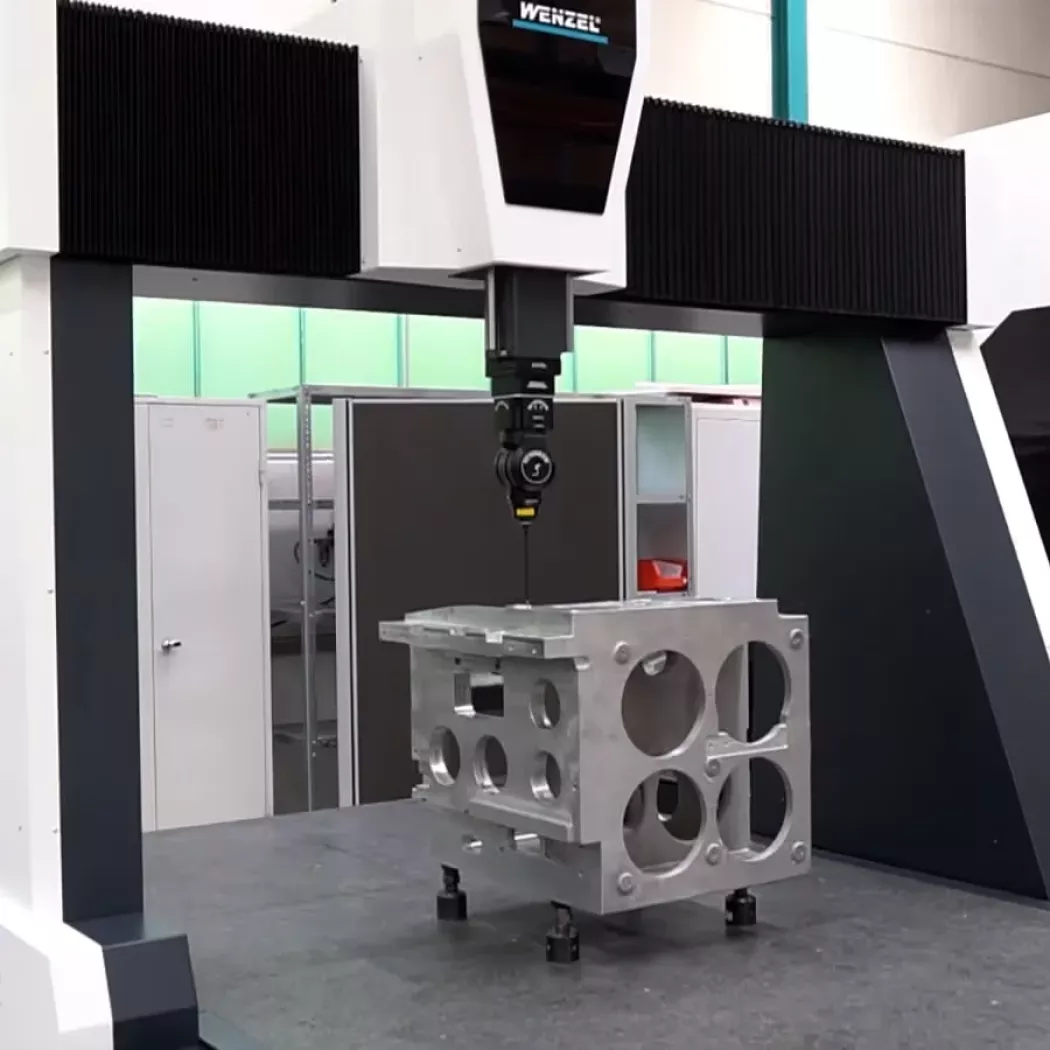

  • Pomiar elementów silnika na współrzędnościowej maszynie pomiarowej Wenzel SF 1210

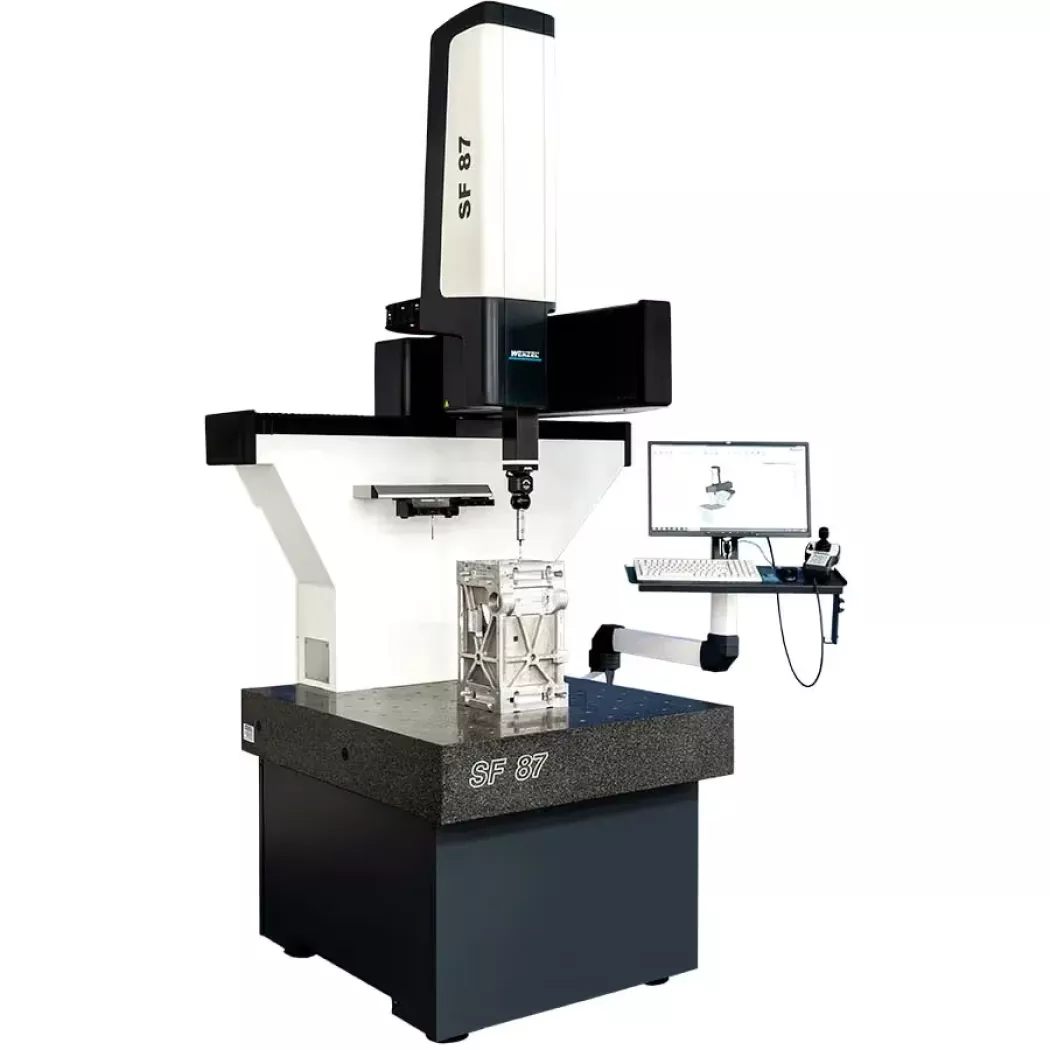

  • Współrzędnościowa maszyna pomiarowa Wenzel SF 87 do kontroli jakości

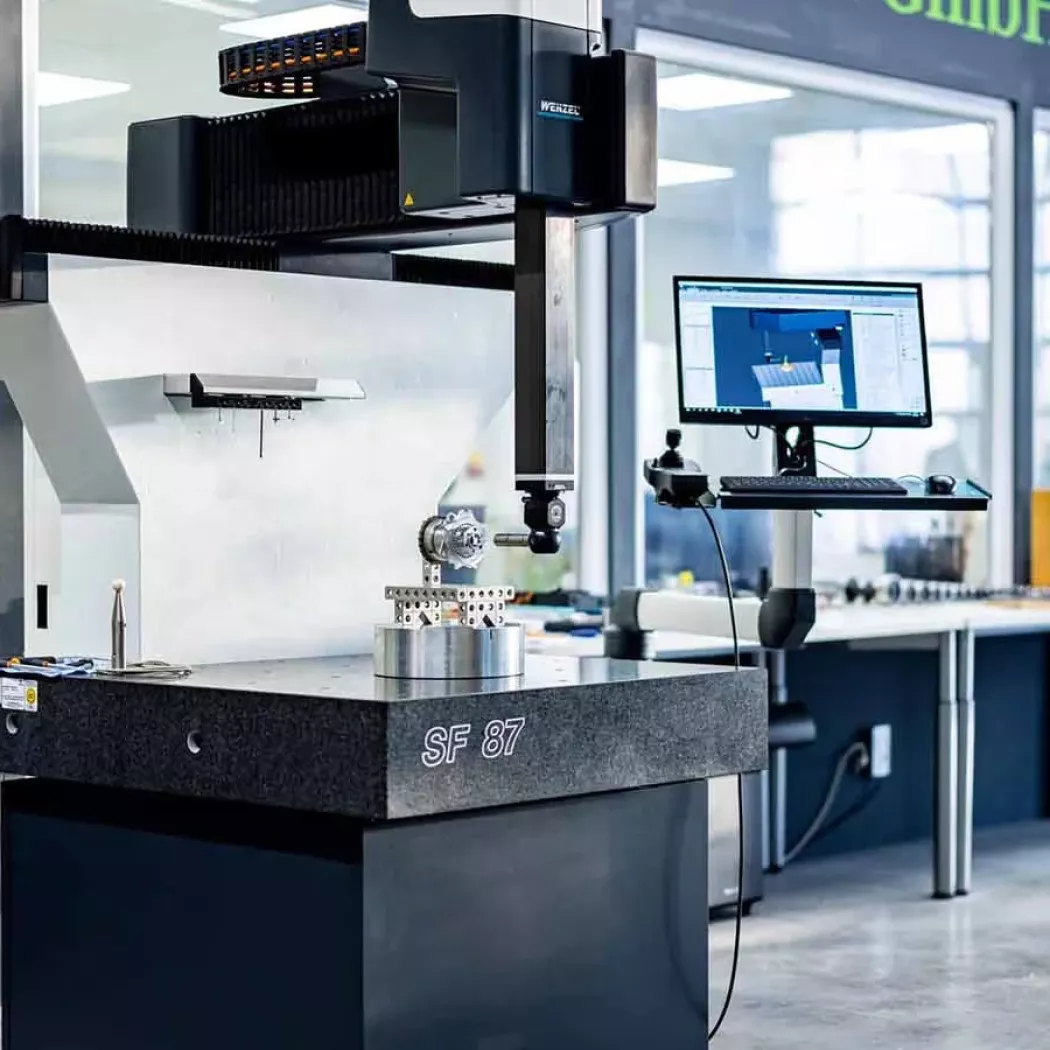

  • Pomiar 3D części maszynowej na współrzędnościowej maszynie pomiarowej Wenzel SF 87

Współrzędnościowa maszyna pomiarowa - Wenzel SF

  • Maszyny do pracy bezpośrednio na hali produkcyjnej.
  • Bardzo stabilna konstrukcja odporna na wibracje i zmiany temperatury.
  • Krótki czas pomiaru – zoptymalizowane pod szybkie kontrole.

Kiedy wybrać:
Na potrzeby kontroli in-line i jakości w toku produkcji.

Zapytaj o ofertę
Dział sprzedaży
Zainteresował Cię ten produkt?
Zadzwoń +48 61 222 58 11
Zapytaj o ofertę
Opis
WENZEL SF 55 / SF 87 / SF 1210 – kompaktowe maszyny pomiarowe do produkcji

Seria WENZEL SF to nowoczesne współrzędnościowe maszyny pomiarowe (CMM) zaprojektowane z myślą o szybkiej, precyzyjnej i powtarzalnej kontroli jakości bezpośrednio na produkcji. Solidna konstrukcja granitowa, bezstykowy system pomiarowy oraz nowoczesne napędy liniowe zapewniają niezawodne wyniki w każdych warunkach.

Dzięki kompaktowej budowie, intuicyjnemu oprogramowaniu i możliwości pracy z różnymi głowicami pomiarowymi, maszyny serii SF łączą dokładność laboratoriów metrologicznych z wydajnością środowiska produkcyjnego. To idealne rozwiązanie dla firm, które potrzebują pomiarów o wysokiej jakości bezpośrednio przy linii obróbczej.

Technologia
  • Nowoczesny system napędowy

    Maszyny serii SF wykorzystują bezstykowe, liniowe układy pomiarowe oraz sterowanie CNC, które umożliwiają płynne, szybkie i precyzyjne ruchy we wszystkich osiach. To przekłada się na krótszy czas cykli pomiarowych przy zachowaniu pełnej

  • Łożyska powietrzne i granitowa baza

    Wszystkie osie poruszają się na łożyskach powietrznych po prowadnicach z litego granitu, co minimalizuje tarcie i zapewnia powtarzalność wyników w długich cyklach pracy.

  • Oprogramowanie WM | Quartis

    Maszyny serii SF pracują w oparciu o oprogramowanie WM | Quartis w pełnej wersji polskojęzycznej. System umożliwia programowanie pomiarów, analizę GD&T, automatyzację cykli, raportowanie oraz eksport wyników do system&oacu

  • System tłumienia drgań

    Modele SF55 i SF87 standardowo posiadają pasywne tłumienie drgań, a opcjonalnie mogą być wyposażone w aktywny system kompensacji, co pozwala na stabilną pracę nawet w pobliżu maszyn obróbczych.

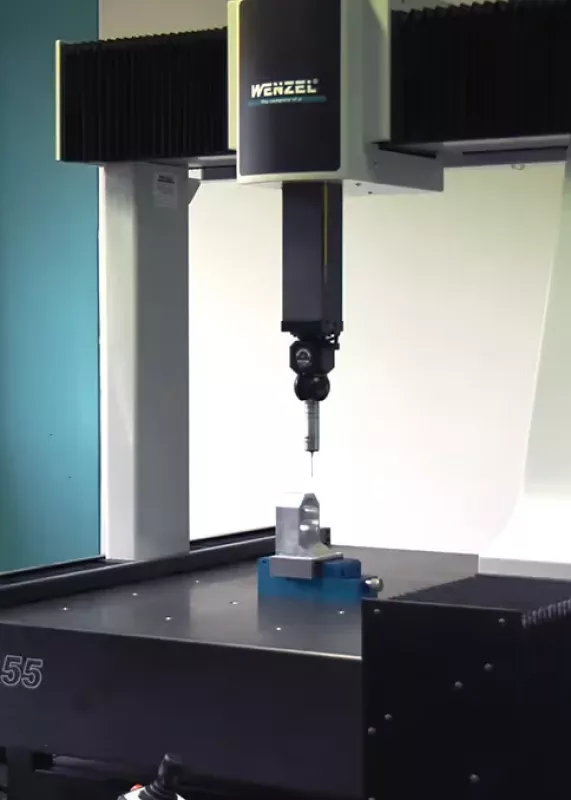

Maszyna pomiarowa CMM Wenzel SF 55 w trakcie pomiarów elementów mechanicznych
Precyzyjne pomiary w każdych warunkach
Konstrukcja SF gwarantuje stabilność i dokładność nawet w otoczeniu przemysłowym.

Eliminacja błędów środowiskowych i krótszy czas weryfikacji wyrobu.

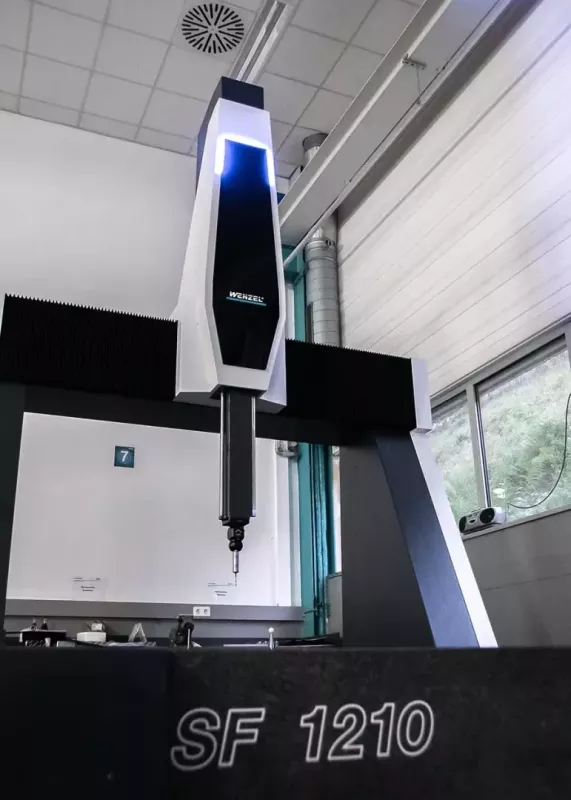

Wenzel SF 1210 CMM do pomiaru dużych detali przemysłowych
Ergonomiczna i intuicyjna obsługa
Prosty panel operatora, polski interfejs oraz funkcje automatyzacji pozwalają na łatwe programowanie i analizę wyników.

Wyższa wydajność pracy i mniejsze ryzyko błędów ludzkich.

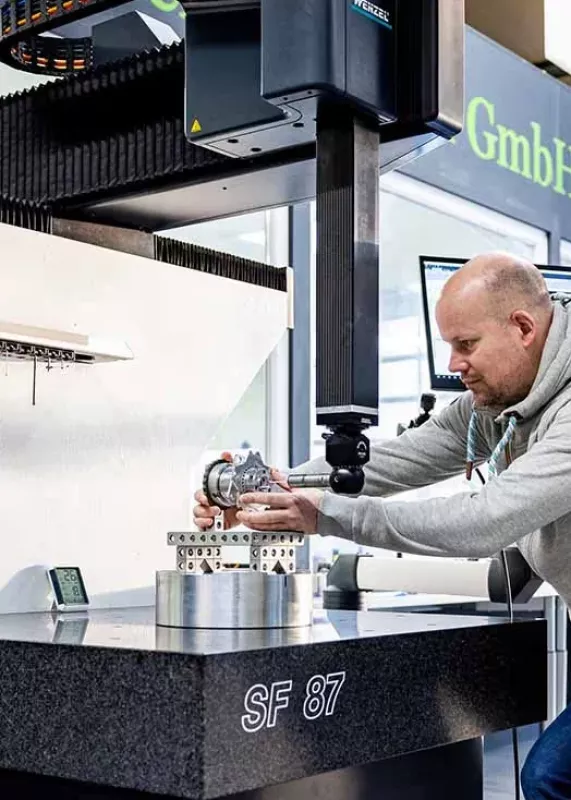

Operator przygotowujący pomiar na maszynie współrzędnościowej Wenzel SF 87
Elastyczność zastosowań
Dzięki różnym rozmiarom maszyn – od kompaktowego SF 55 po dużą SF 1210 – seria SF dopasowuje się do specyfiki każdej produkcji.

Jedno rozwiązanie pokrywa różne potrzeby metrologiczne.

Masz pytania? Potrzebujesz pomocy?
Zadzwoń +48 61 222 58 11
Specyfikacja
Specyfikacja techniczna współrzędnościowej maszyny pomiarowej Wenzel serii SF 55, SF 87, SF1210
Model:
Wenzel SF 55
Wenzel SF 87
Wenzel SF 1210
Osie:
X | Y | Z
X | Y | Z
X | Y | Z
Zakresy:
500 | 500 | 500 mm
800 | 700 | 700 mm
1200 | 1500 | 1000 mm
Zasilanie:
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
Sprężone powietrze:
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
Temperatura pracy:
15-30°C
15-30°C
15-30°C
Zakres temperaturowy:
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
Wilgotność:
40-70%
40-70%
40-70%
Rozwiń pełną specyfikację
Oprogramowanie
  • Uniwersalne oprogramowanie pomiarowe WM | Quartis
    Uniwersalne oprogramowanie pomiarowe WM | Quartis
    • Uniwersalne oprogramowanie pomiarowe dla ręcznych i automatycznych CMM, z obsługą sond stykowych, optycznych i głowic 5-osiowych
    • Pełna kontrola geometrii, kształtów swobodnych i krzywych z oceną GD&T wg ISO GPS i ASME
    • Programowanie offline i przy maszynie, DMIS 5.2, relacyjna baza danych i elastyczny generator raportów

    Kiedy wybrać:
    Gdy potrzebujesz jednego, nowoczesnego środowiska do obsługi różnych CMM i standardów GD&T w całej firmie.

    Szczegóły
Zapytaj o produkt
Zadzwoń do nas
+48 61 222 58 11
Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.
Najczęściej zadawane pytania
FAQ

Czym różnią się modele SF 55, SF 87 i SF 1210?

Zakresem pomiarowym – modele różnią się długością osi X/Y/Z i są dobierane do wielkości mierzonych detali.

Czy maszyny SF mogą pracować bezpośrednio w hali produkcyjnej?

Tak. Konstrukcja i system tłumienia drgań zostały zaprojektowane z myślą o pracy w środowisku przemysłowym.

Jakie głowice można zastosować?

Maszyny są kompatybilne z głowicami stykowymi i optycznymi marki Renishaw.

Czy istnieje możliwość automatyzacji stanowiska pomiarowego?

Tak – seria SF może być zintegrowana z robotami lub systemami transportu części.

Czy system wymaga specjalnej infrastruktury?

Nie, wystarczy standardowe zasilanie i stabilne podłoże – sprężone powietrze jest wymagane w minimalnej ilości dla łożysk powietrznych.

Czy można zintegrować maszyny SF z linią produkcyjną?

Tak – dzięki oprogramowaniu WM | Quartis urządzenia można łatwo wdrożyć w zautomatyzowane systemy kontroli jakości.
