Przyrząd do badania odchyłek kształtu Formline F435/F455

Producent: Hommel-Etamic

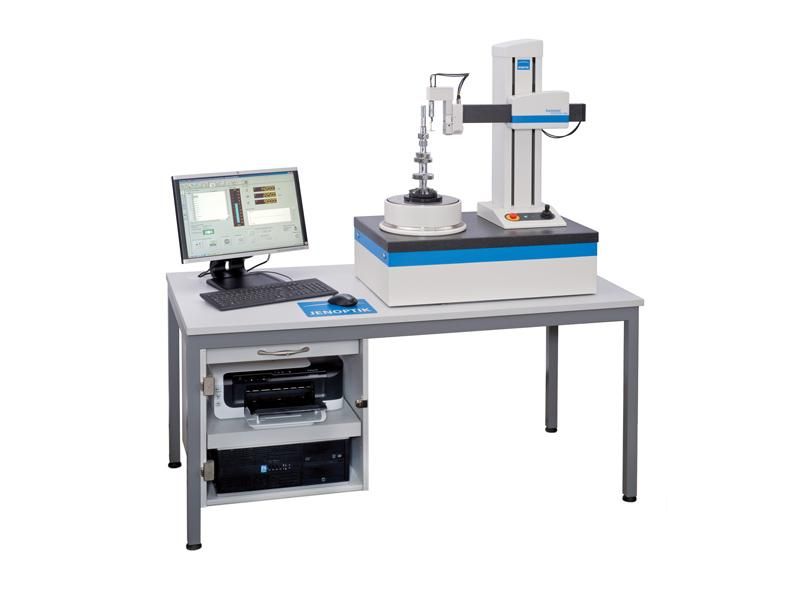

Formline F435/F455 firmy Jenoptik (Hommel-Etamic) to precyzyjny i niezawodny system do badania odchyłek kształtu. Bardzo czuła sonda zapewnia pomiar takich cech jak: okrągłość, współosiowość, bicie, równoległość, prostopadłość, walcowość, prostoliniowość, nachylenie, bicie całkowite. W zestawie bardzo dokładny obrotowy stolik o średnicy 250 mm z łożyskami powietrznymi. Urządzenie zapewnia wysoki stopień automatyzacji (praca w trybie CNC, trzy zmotoryzowane osie, automatycznepoziomowanie i centrowanie detalu).

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Formline-Tester-Jenoptik-Hommel-Etamic
+ 03

Opis produktu

piktogram
Usługa pomiarowa
piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim
piktogram
Prezentacja w ITA

Formline F435/F455 firmy Jenoptik (Hommel-Etamic) to precyzyjny i niezawodny system do badania odchyłek kształtu. Bardzo czuła sonda zapewnia pomiar takich cech jak: okrągłość, współosiowość, bicie, równoległość, prostopadłość, walcowość, prostoliniowość, nachylenie, bicie całkowite. W zestawie bardzo dokładny obrotowy stolik o średnicy 250 mm z łożyskami powietrznymi. Urządzenie zapewnia wysoki stopień automatyzacji (praca w trybie CNC, trzy zmotoryzowane osie, automatycznepoziomowanie i centrowanie detalu).

Cechy produktu:

  • pomiar cech: okrągłość, współosiowość, bicie, równoległość, prostopadłość, walcowość, prostoliniowość, nachylenie, bicie całkowite itp.
  • automatyczne poziomowanie i centrowanie przedmiotu
  • zautomatyzowane przebiegi pomiarowe CNC
  • głowica z zabezpieczeniem antykolizyjnym
  • głowica pomiarowa z regulowaną siłą i dużym zakresem pomiarowym
  • opcjonalnie pomiar chropowatości, falistości i skręcenia (twist, drall, mikrogwint)

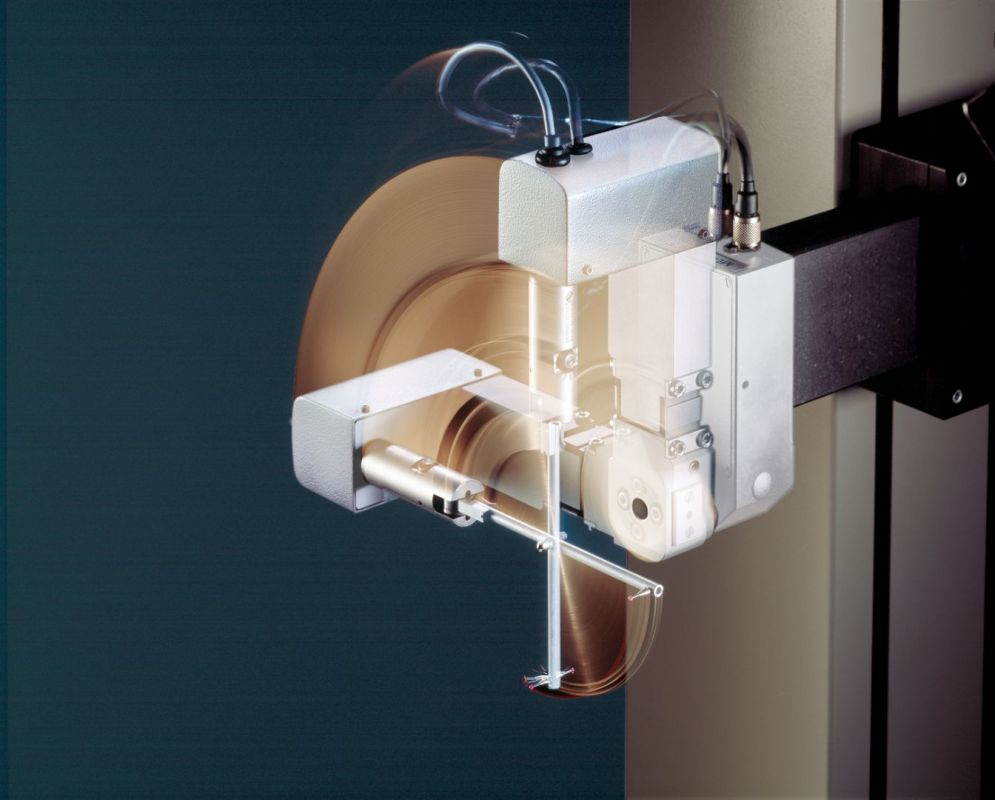

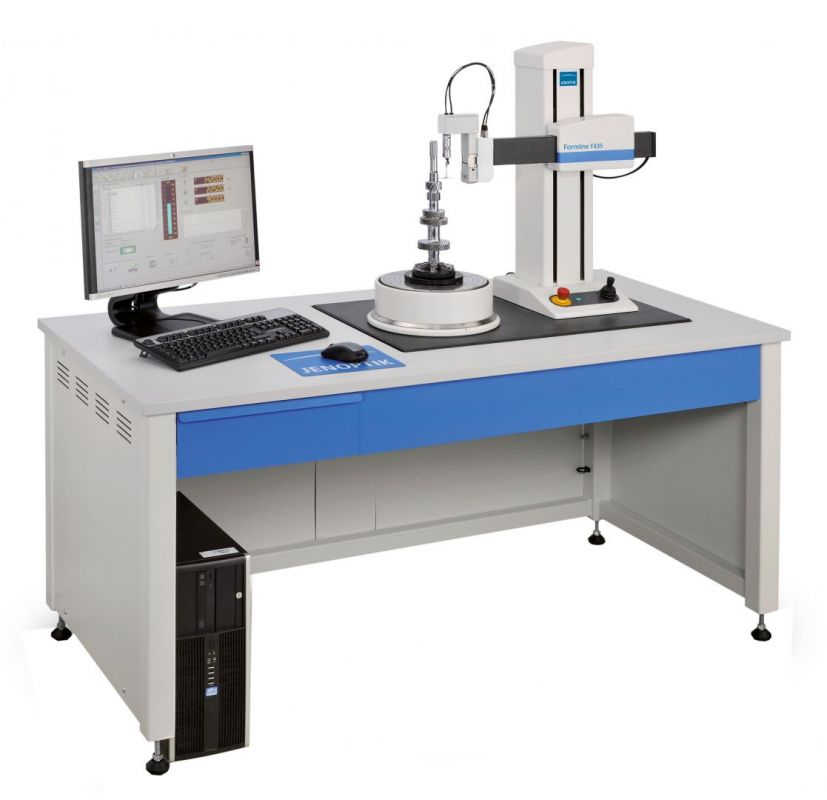

  • opcjonalne zintegrowane stanowisko pomiarowe ze stołem GF3 i powietrznymi tłumikami drgań
  • opcjonalna głowica z uchwytem magnetycznym do szybkiej wymiany końcówek pomiarowych


Elementy zestawu:

  • urządzenie pomiarowe F4x5
  • płyta granitowa
  • stolik obrotowy z łożyskiem powietrznym
  • jednostka obróbki powietrza z membraną osuszającą i mikrofiltrem
  • sonda FT1 z ramieniem pomiarowym
  • komputer z monitorem 23”
  • oprogramowanie pomiarowe TURBO FORM
  • manualna oś obrotu sondy pomiarowej FS1

Specyfikacja

Specyfikacja techniczna przyrządu do badania odchyłek kształtu Formline F435/F455
Maksymalna mierzona średnica:

430 mm

Maksymalna wysokość mierzonego przedmiotu:

F435 – 350 mm
F455 – 550 mm

Średnica stołu:

250 mm

Poziomowanie/ centrowanie przedmiotu:

automatyczne

Odchyłka okrągłości w μm: (LSCI, filtr 0-15)

0,01 + 0,00025
na mm wysokości

Bicie osiowe w μm: (LSCI, filtr 0-15)

0,015 + 0,00025
na mm wysokości

Zakres centrowania:

±2 mm

Zakres poziomowania:

±0,6˚

Maksymalne obciążenie stolika:

400 N

Łożyskowanie stolika:

powietrzne

Zakres przesuwu w osi pionowej:

F435 – 350 mm
F455 – 550 mm

Oś pionowa Z:

pomiarowa

Prostoliniowość /100 mm w osi pionowej:

0,15 μm

Równoległość C-Z / na mierzonym dystansie:

F435 – 0,8 μm
F455 – 1,3 μm

Ochrona antykolizyjna:

tak

Zakres przesuwu w osi poziomej:

220 mm

Oś pozioma R:

pomiarowa

Prostoliniowość /100 mm w osi poziomej:

0,3 μm

Prostopadłość C-R:

1,2 μm

Masa:

F435 – 290 kg
F455 – 300 kg
