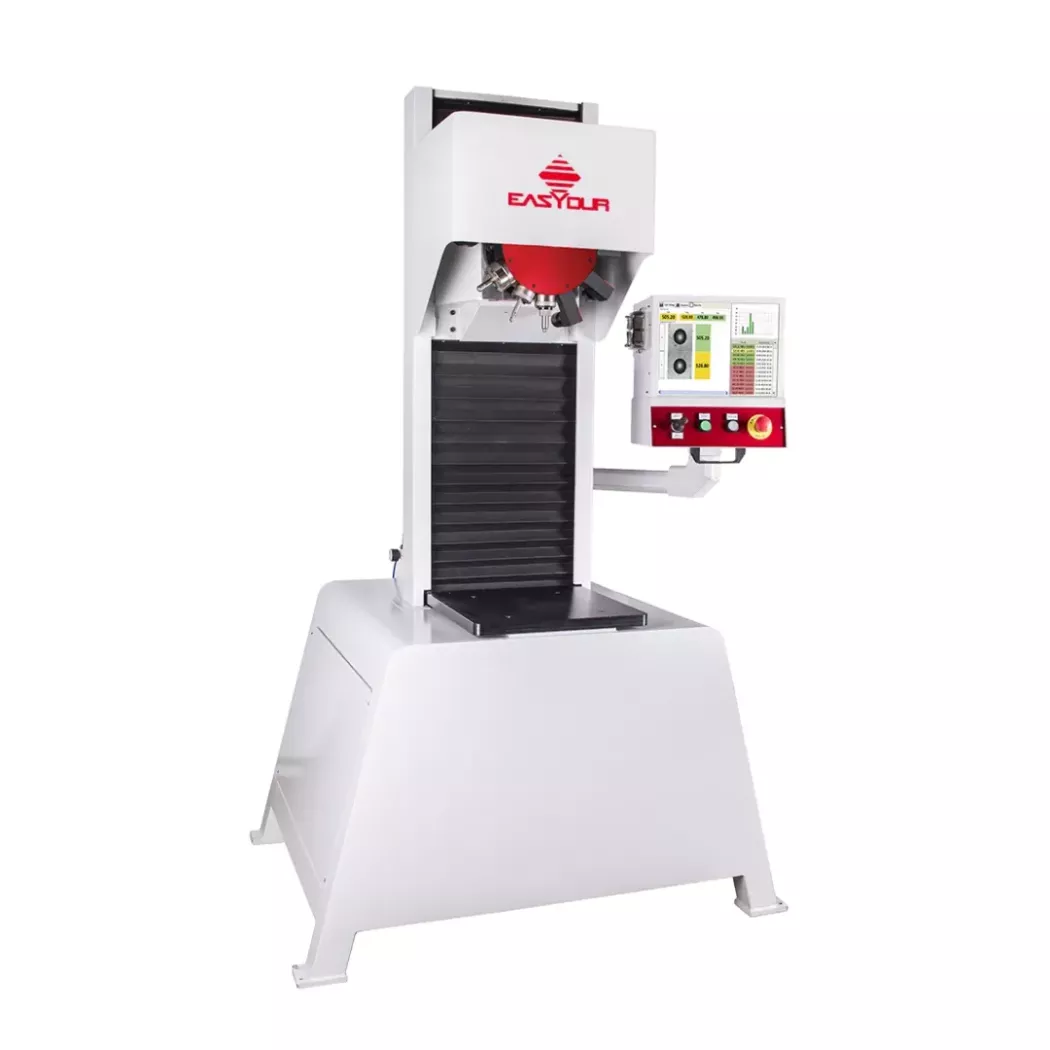

  • INTEGRAL REVOLVER – twardościomierz uniwersalny, widok od przodu

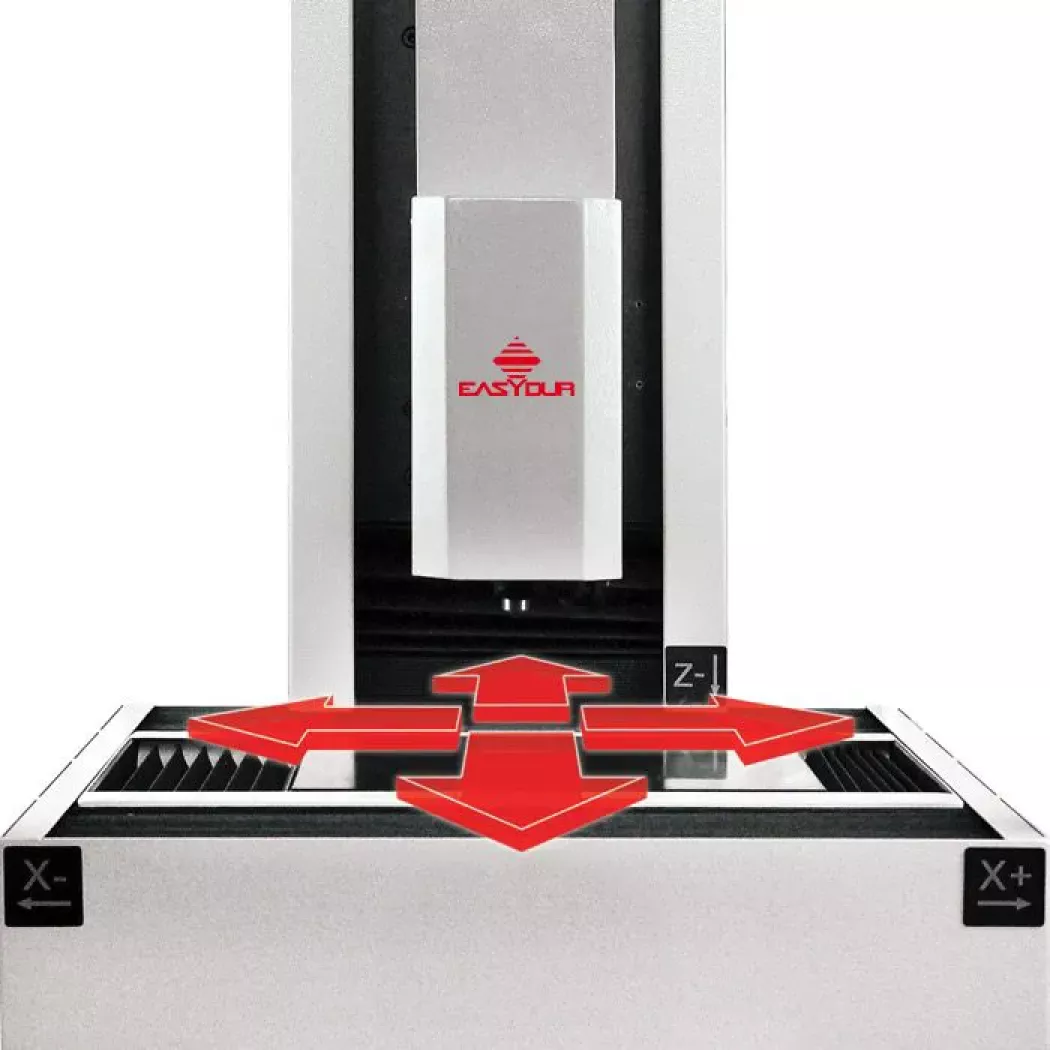

  • Zmotoryzowany stolik XY w twardościomierzu INTEGRAL REVOLVER (ruch X/Y)

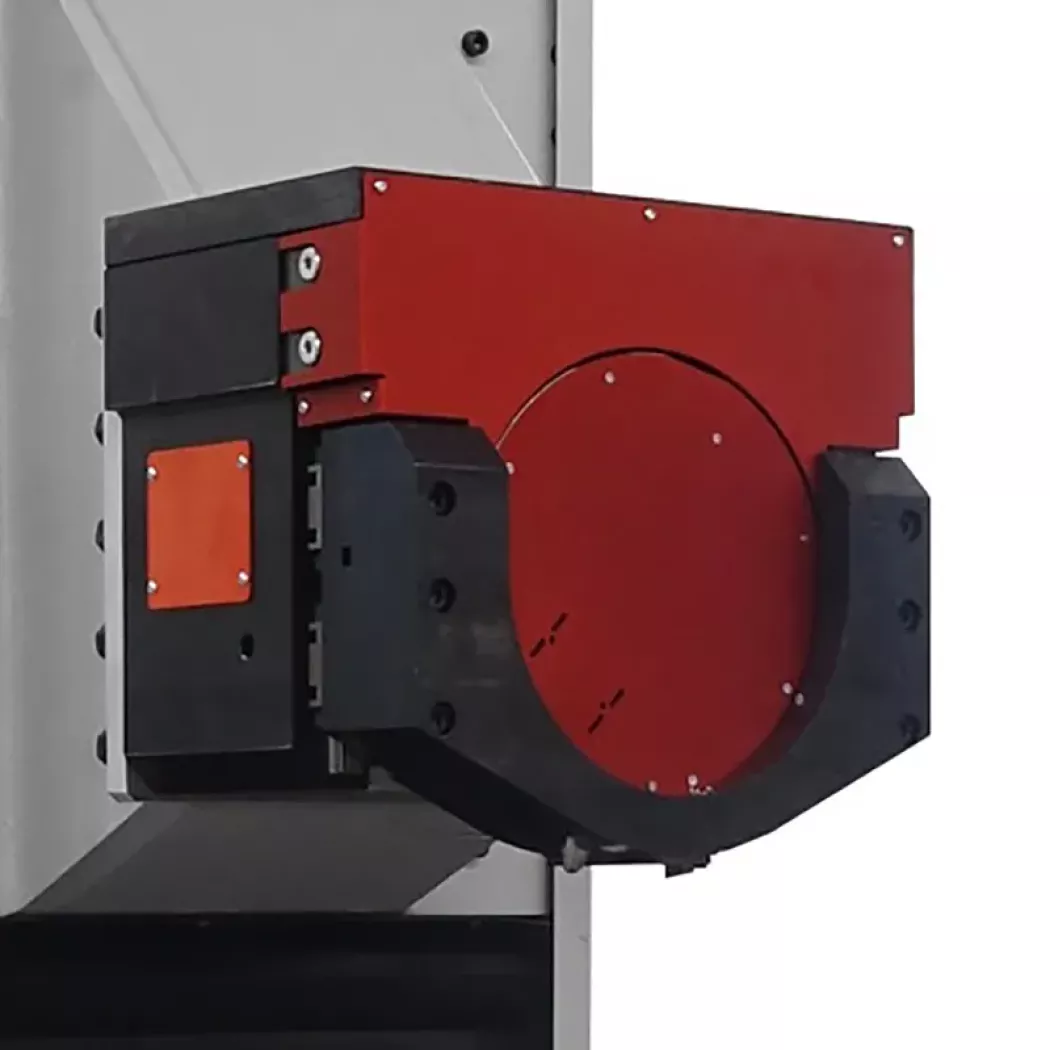

  • Zaciski i uchwyt do mocowania próbki w twardościomierzu INTEGRAL REVOLVER
Nowość

Uniwersalny twardościomierz Brinella- INTEGRAL REVOLVER ATI

  • Obsługa wielu metod (Brinella, Rockwella, Vickersa) – jedno urządzenie do różnych zastosowań.
  • Automatyczna analiza rozkładu twardości – bez konieczności wykonywania zgładów.
  • 9-pozycyjna głowica rotacyjna – szybka zmiana narzędzi i maksymalna elastyczność.
Zapytaj o ofertę
Dział sprzedaży
Zainteresował Cię ten produkt?
Zadzwoń +48 61 222 58 11
Zapytaj o ofertę
Opis
Uniwersalny twardościomierz Brinella - INTEGRAL REVOLVER ATI

INTEGRAL REVOLVER to w pełni zmotoryzowany twardościomierz uniwersalny, który obsługuje metody Rockwella, Brinella oraz Vickersa. Urządzenie oferuje szeroki zakres obciążeń – od 1 kgf aż do 3000 kgf – co pozwala na testowanie materiałów o bardzo zróżnicowanej twardości. Dzięki automatycznemu cyklowi pomiarowemu – kontakt próbki, obciążenie, odczyt optyczny – proces jest uproszczony i nie wymaga intensywnej pracy operatora.

Zaawansowana konstrukcja z wielopozycyjną głowicą, zamkniętą pętlą sterowania obciążeniem oraz pełną automatyzacją czynności zapewnia maksymalną powtarzalność wyników. Sprzęt sprawdza się zarówno w laboratoriach metrologicznych, jak i w warunkach produkcyjnych.

Technologia
  • Automatyczny turret wielopozycyjny

    Maszyna wyposażona jest w głowice rewolwerową z wieloma gniazdami (np. 8 pozycji) na wgłębniki, obiektywy optyczne lub narzędzie do frezowania powierzchni próbki i znakowania. Pozwala to na automatyczną zmianę narzędzia w trakcie testu, bez przestawiania maszyny – co eliminuje przestoje i odciąża operatora.

  • Zamknięta pętla sterowania obciążeniem (Closed-Loop)

    Obciążenia pomiarowe generowane są przez ogniwo siły i kontrolowane w czasie rzeczywistym z częstotliwością ~1 kHz. System „AFFRI System” gwarantuje linearność siły w całym zakresie i dokładność niezależną od warunków środowiskowych czy ustawienia próbki. Dzięki temu wyniki są precyzyjne i powtarzalne.

  • Automatyczny pomiar odcisku z kamerą i autofocusem

    Po wykonaniu odcisku system przełącza głowicę na tryb optyczny – kamera rejestruje odcisk, autofokus dobiera ostrość, a oprogramowanie automatycznie mierzy średnicę lub przekątne. Umożliwia to szybki, obiektywny odczyt twardości, bez ręcznego pomiaru lub subiektywnej interpretacji.

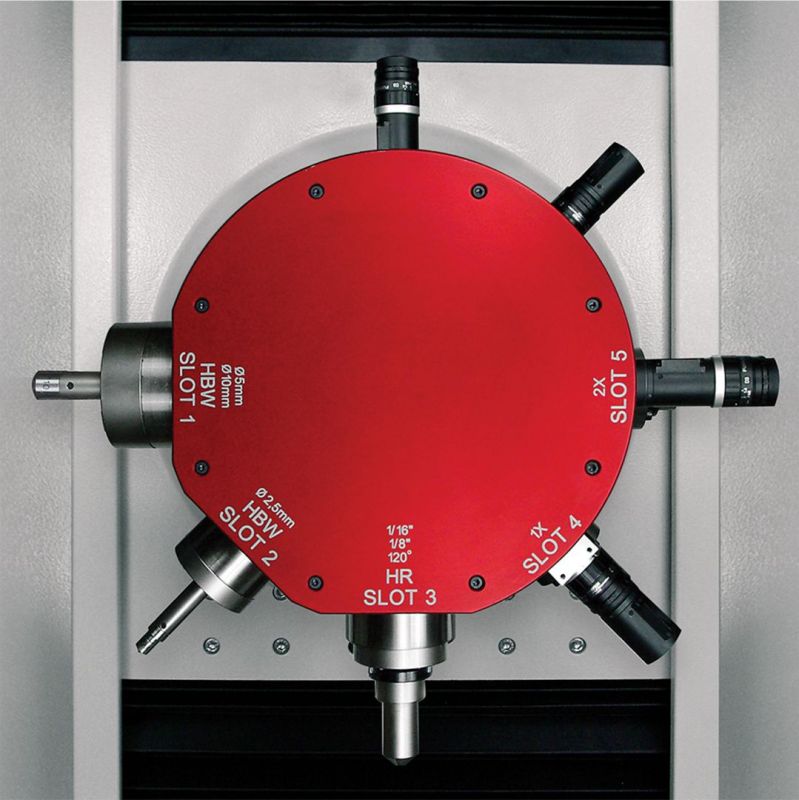

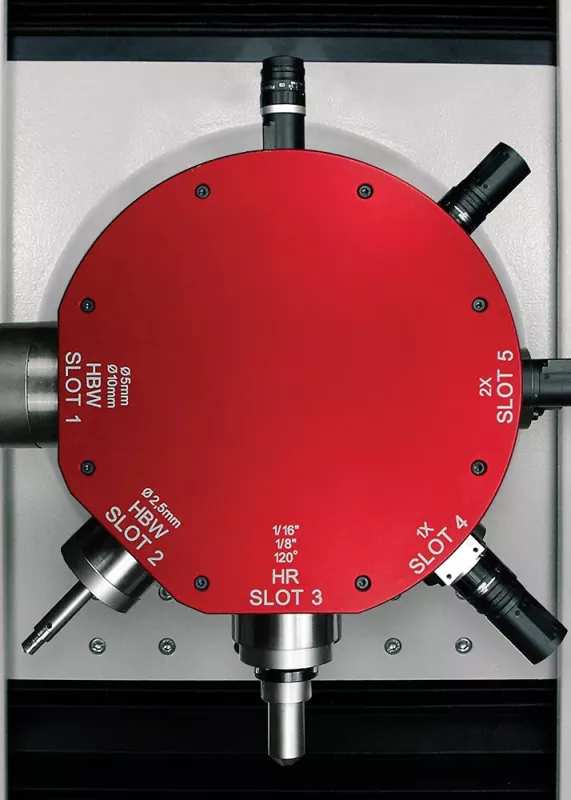

Głowica rewolwerowa twardościomierza INTEGRAL REVOLVER (wieżyczka)
Szeroki zakres obciążeń i automatyzacja procesu
INTEGRAL REVOLVER charakteryzuje się zakresem obciążeń od 1 do 3000 kgf (z opcją od 0,1 kgf) dla skal Rockwella, Brinella i Vickersa. Cały cykl – automatyczny kontakt, zacisk, obciążenie, odczyt – wymaga nacisku tylko jednego przycisku.

Skraca czas pracy i upraszcza procedurę pomiarową.

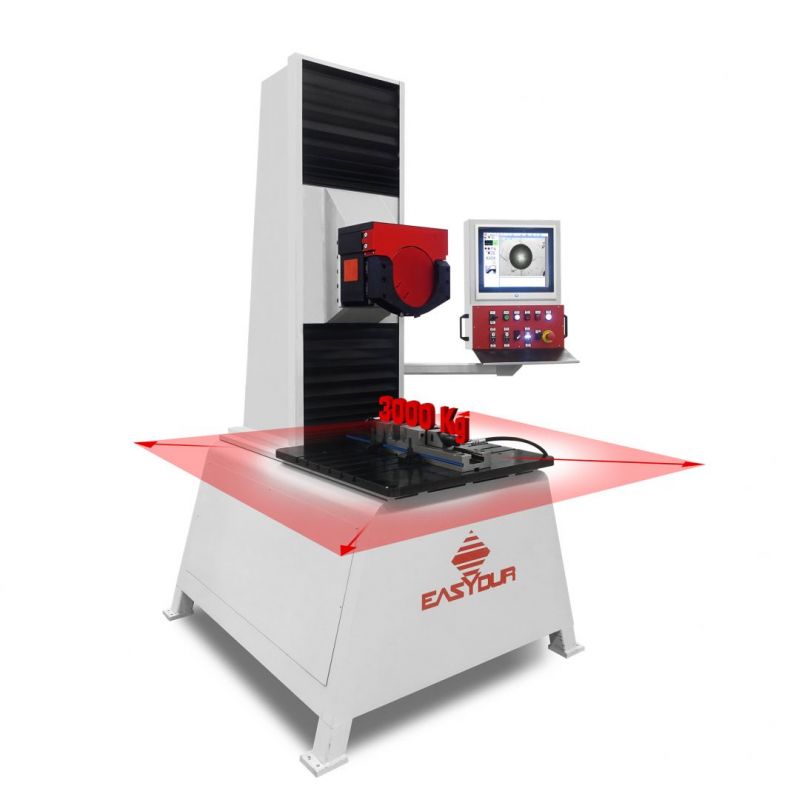

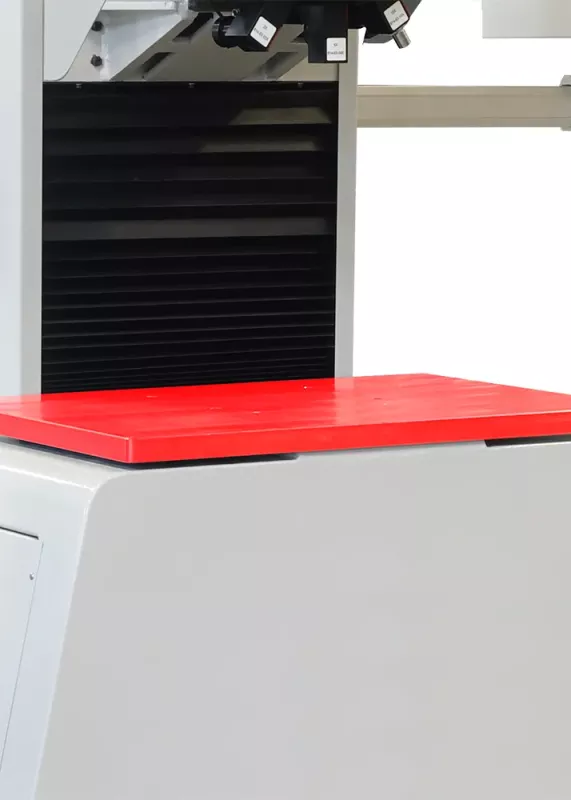

Stolik pomiarowy twardościomierza INTEGRAL REVOLVER – pole robocze

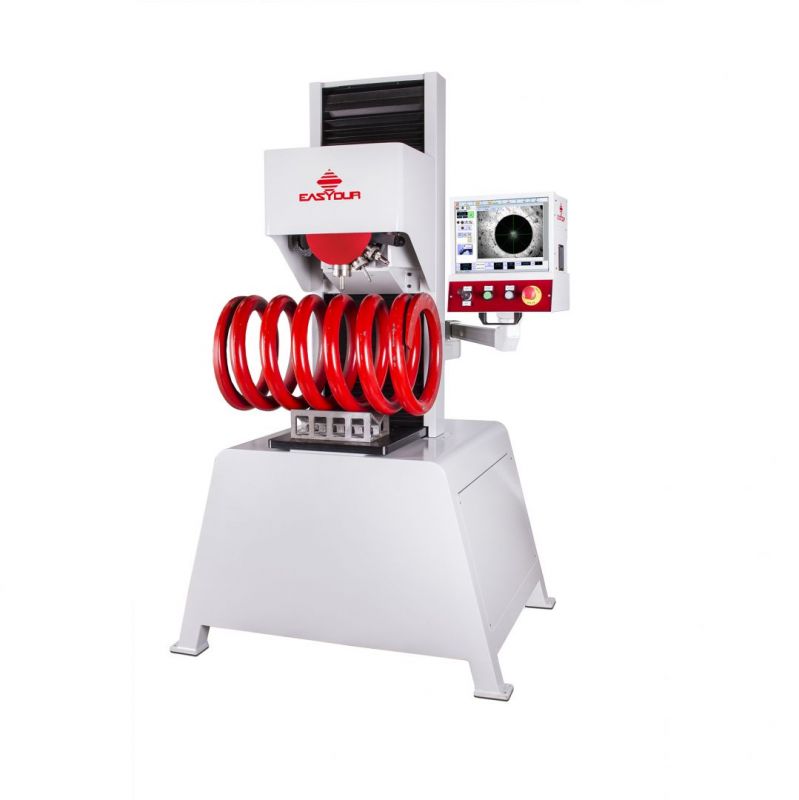

Stabilna konstrukcja dla ciężkich i wymagających próbek
Maszyna zaprojektowana jest z myślą o dużych i ciężkich elementach – obciążnik oraz baza mogą obsługiwać materiał o znacznej masie i wielkości. Turret i stół roboczy umożliwiają elastyczne ustawienie przy zachowaniu wysokiej precyzji.

Zapewnia możliwość badań nawet wymagających komponentów w jednym urządzeniu.

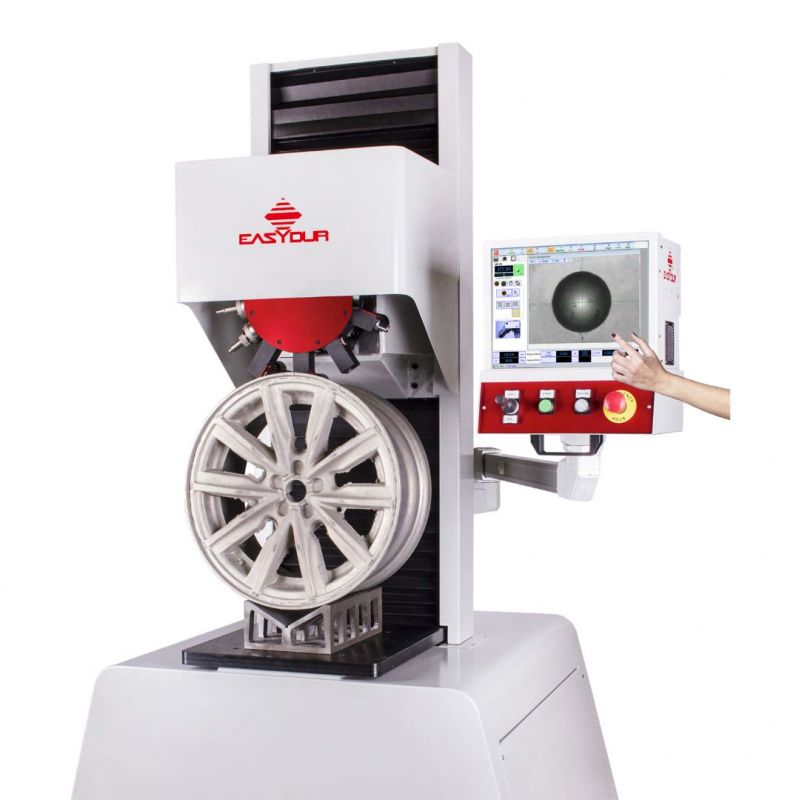

Ekran dotykowy i panel sterowania twardościomierza INTEGRAL REVOLVER
Inteligentne oprogramowanie i integracja z produkcją
Urządzenie jest wyposażone w panel dotykowy i zaawansowane oprogramowanie: możliwość eksportu wyników (PDF, CSV, XLS), importu danych przez kod-kreskowy, raportowanie statystyk, integracja z MES.

Ułatwia zarządzanie danymi pomiarowymi i wspiera środowisko Przemysłu 4.0.

Masz pytania? Potrzebujesz pomocy?
Zadzwoń +48 61 222 58 11
Specyfikacja
Specyfikacja Twardościomierza Brinella ATI B3000 i B3000-2
Model:
INTEGRAL 1
INTEGRAL 2
INTEGRAL 3
INTEGRAL 5
Metoda pomiaru:
Brinella według EN ISO 6506 i ASTM E-10
Rockwella, Brinella i Vickersa według EN ISO 6506 6507 I 6508 oraz ASTM E-10 E-18 i E-384
Rockwella, Brinella i Vickersa według EN ISO 6506 6507 I 6508 oraz ASTM E-10 E-18 i E-384
Rockwella, Brinella i Vickersa według EN ISO 6506 6507 I 6508 oraz ASTM E-10 E-18 i E-384
Obciążenia pomiarowe:
15,6 – 3000 kG
1 – 250 kG
3 – 1000 kG
10 – 3000 kG
Liczba gniazd w rewolwerze:
2 (1 wgłębnik + 1 obiektyw)opcjonalnie do 9
2 (1 wgłębnik + 1 obiektyw)opcjonalnie do 9
2 (1 wgłębnik + 1 obiektyw)opcjonalnie do 9
2 (1 wgłębnik + 1 obiektyw)opcjonalnie do 9
Wysokość x głębokość przestrzeni pomiarowej:
500 x 170 mmopcjonalnie większa przestrzeń robocza
500 x 170 mmopcjonalnie większa przestrzeń robocza
500 x 170 mmopcjonalnie większa przestrzeń robocza
500 x 170 mmopcjonalnie większa przestrzeń robocza
Masa obiektu badania:
do 2000 kg
do 2000 kg
do 2000 kg
do 2000 kg
Wymiary i masa:
1600 x 1300 x 2300 mm, 600 kg
1600 x 1300 x 2300 mm, 600 kg
1600 x 1300 x 2300 mm, 600 kg
1600 x 1300 x 2300 mm, 600 kg
Rozwiń pełną specyfikację
Zapytaj o produkt
Zadzwoń do nas
+48 61 222 58 11
Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.
Pliki do pobrania

Broszura informacyjna uniwersalnego twarościomierza INTEGRAL

pdf • 6.44 MB
Pobierz
Najczęściej zadawane pytania
FAQ

Czy INTEGRAL REVOLVER obsługuje wszystkie główne skale twardości?

Tak – urządzenie jest przystosowane do metod Rockwella, Brinella i Vickersa, z bogatym zakresem obciążeń.

Czy operator musi ręcznie ustawiać wgłębnik czy obiektyw?

Nie – urządzenie posiada turret automatycznej zmiany narzędzia, a kamera i autofokus dokonują odczytu automatycznie.

Jakie są wymagania dotyczące wielkości próbek?

Maszyna umożliwia testowanie bardzo dużych i ciężkich próbek – stół i konstrukcja przewidziane są także dla dużych komponentów.

Czy wyniki pomiarów można eksportować i integrować z systemami zarządzania produkcją?

Tak – dostępny jest eksport wyników (PDF, CSV, XLS) oraz możliwość importu danych przez kod-kreskowy i integracja z MES.

Czy urządzenie wymaga przemieszczania próbki między odciskiem a pomiarem?

Nie — odczyt odbywa się w tym samym punkcie, bez przesuwania detalu.

Czy urządzenie jest zgodne z normami międzynarodowymi?

Tak – zgodny z ASTM E10, ISO 6506 i kalibrowalny zgodnie z ISO/IEC 17025, ILAC-MRA, PCA.
