Optyczny profilometr 3D - FocusX Bruker Alicona
Oferta
Systemy pomiarowe
Optyczne urządzenia do pomiaru nierówności i kształtu
Optyczny profilometr 3D - FocusX Bruker Alicona
Kiedy wybrać:
Gdy potrzebujesz kompaktowego systemu kontroli jakości z pełną automatyzacją.
Zapytaj o ofertę

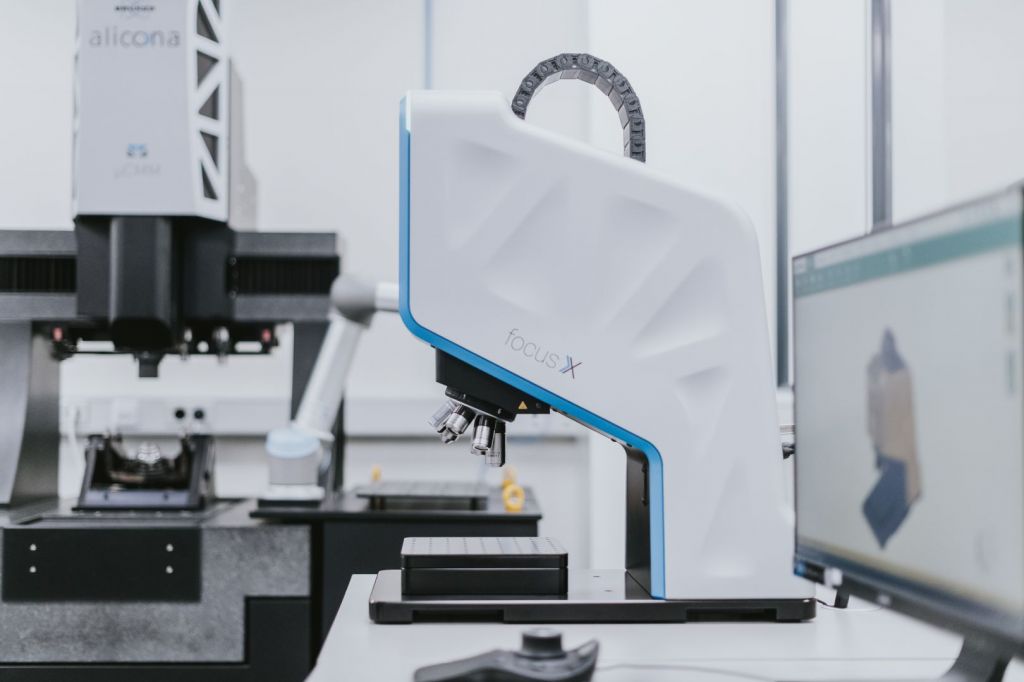

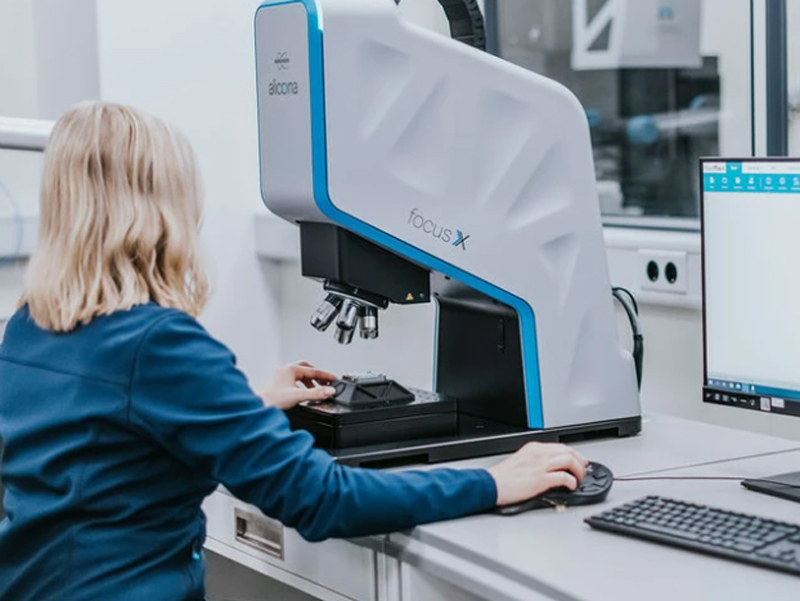

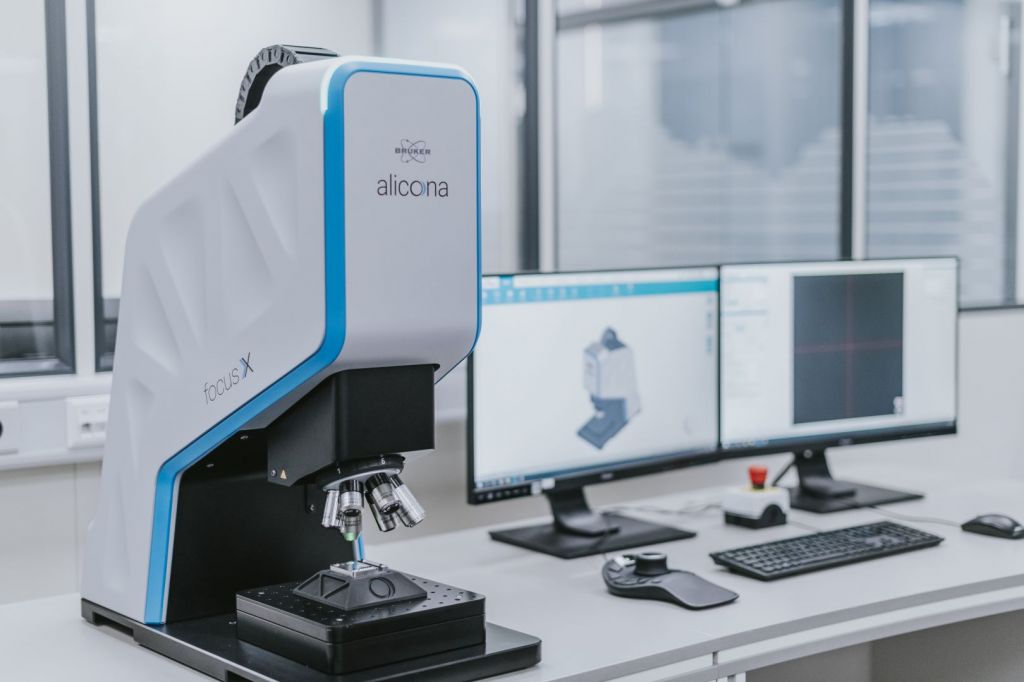

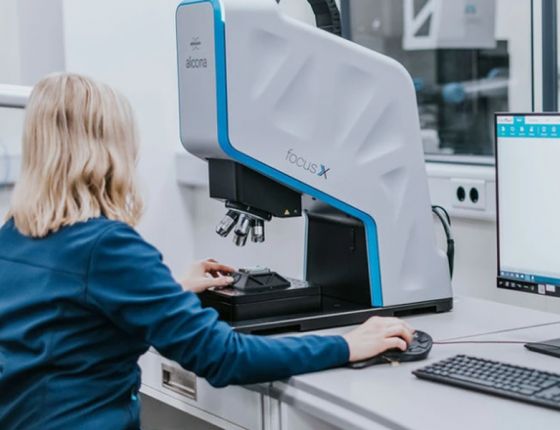

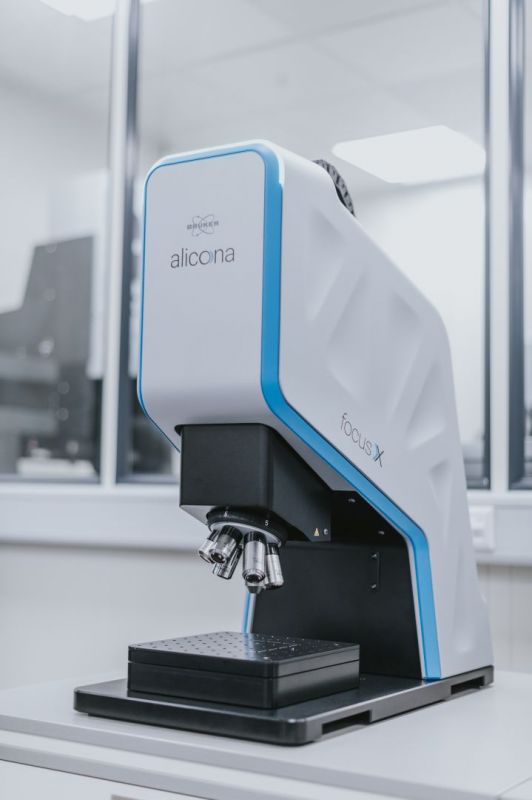

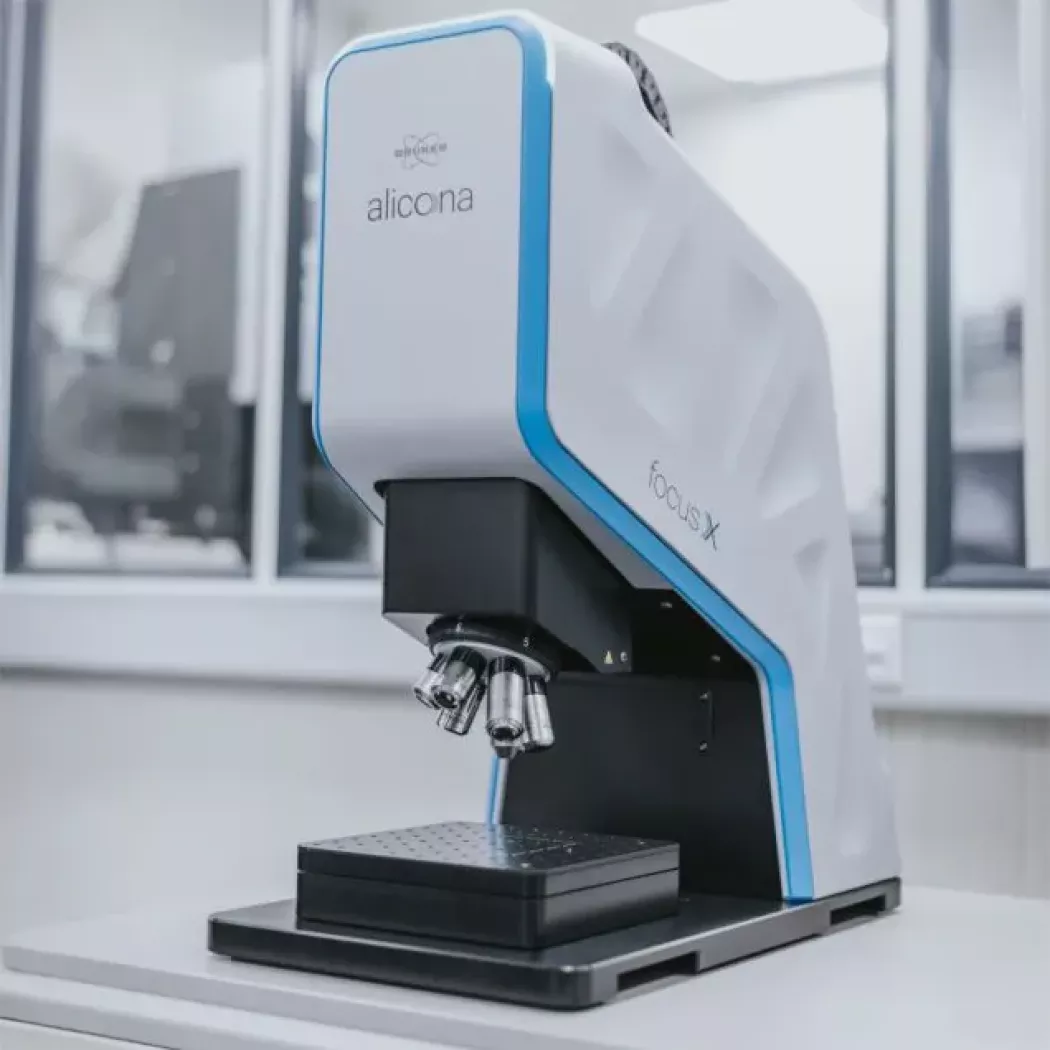

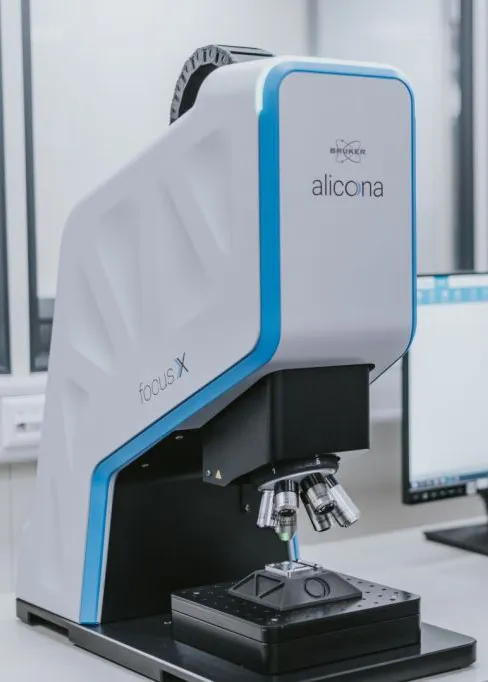

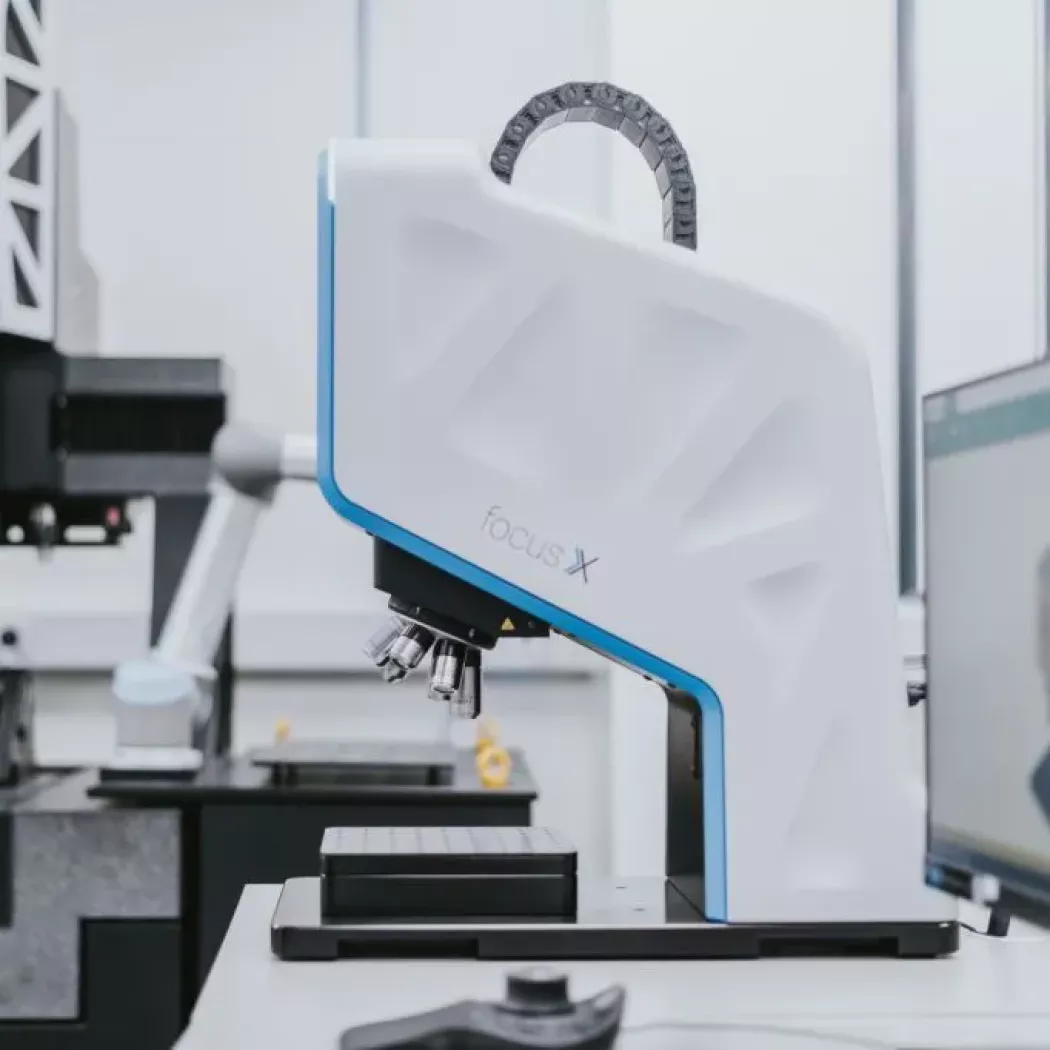

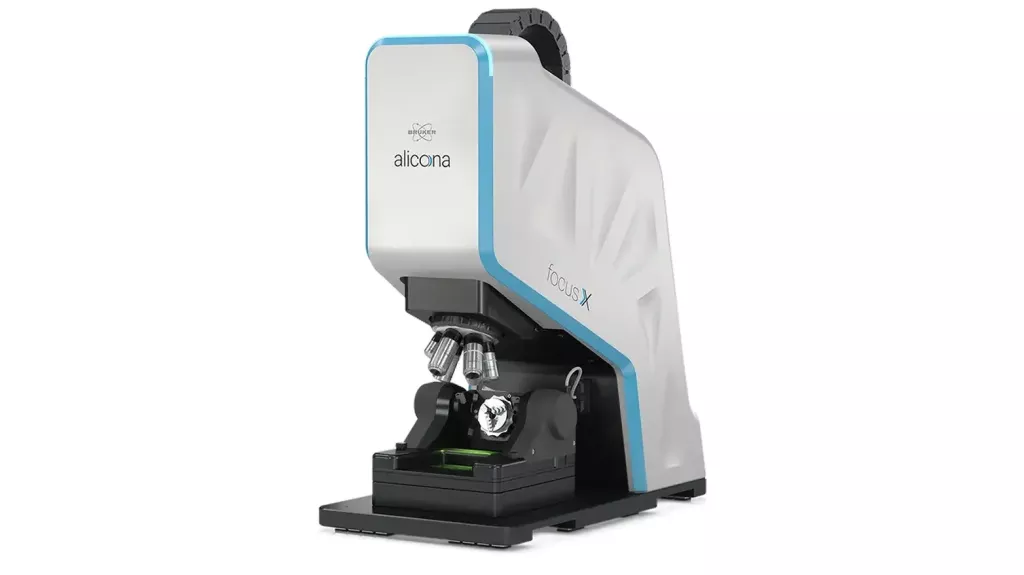

Poznaj FocusX, najnowocześniejszy system pomiarowy Alicona zaprojektowany tak, aby sprostać wymaganiom działów jakości w produkcji precyzyjnej. Dzięki jednemu czujnikowi optycznemu system mierzy wymiary, położenie, kształt i chropowatość — bez konieczności przełączania modułów.
System bazuje na sprawdzonej technologii Focus-Variation, zapewniającej realistyczne modele 3D z milionów punktów pomiarowych w ciągu kilku sekund. Zakres roboczy 100 × 100 × 100 mm i pionowa rozdzielczość sięgająca 20 nm pozwalają na analizę zarówno mikrogeometrii, jak i większych elementów. FocusX został zaprojektowany tak, by oferować najwyższą wydajność przy minimalnym nakładzie pracy – pomiar chropowatości zgodny z ISO wykonasz jednym kliknięciem, a wyniki automatycznie trafią do raportu metrologicznego.
Bezkontaktowa technologia pomiaru 3D oparta na analizie ostrości obrazu w różnych pozycjach pionowych. Pozwala uzyskać wierne odwzorowanie topografii i koloru powierzchni w mikrometrowej rozdzielczości. Idealna do pomiaru stromych ścian.

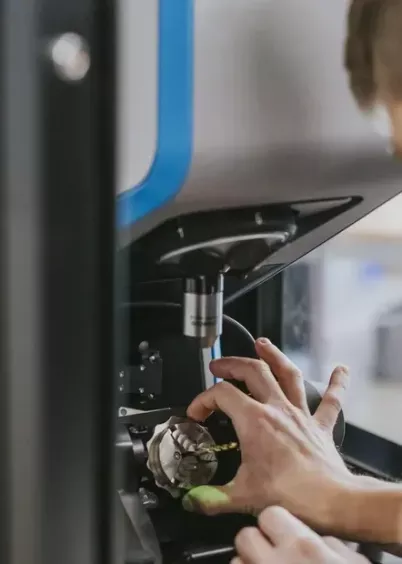

Specjalny uchwyt uchylno-obrotowy pozwala na skanowanie detalu z wielu perspektyw. Oprogramowanie automatycznie łączy dane z różnych pozycji w kompletny model 3D, z zachowaniem pełnej informacji o kolorze i strukturze skanowanego obiektu.

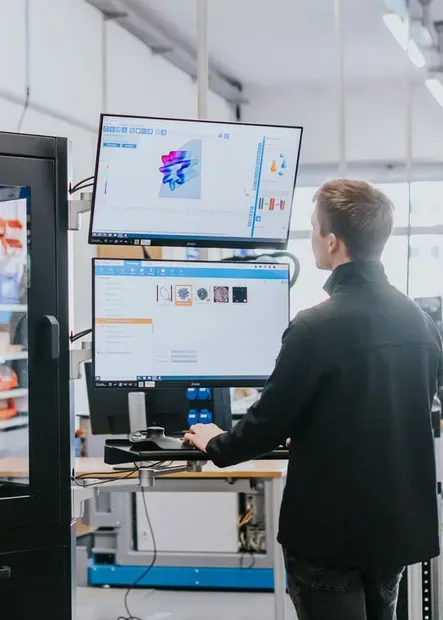

Zaawansowane oprogramowanie integrujące planowanie, pomiar i analizę danych w jednym środowisku. Pozwala na automatyczne porównywanie wyników z modelem CAD oraz tworzenie raportów zgodnych z normami metrologicznymi.
Mniej przestojów, większa przepustowość i niższy koszt kontroli.
Stabilna jakość wyników niezależnie od materiału czy skali pomiaru.
Szybsze decyzje jakościowe i krótszy czas weryfikacji serii produkcyjnych.
Stabilne pomiary bez konieczności przenoszenia próbek do laboratorium.
Kiedy wybrać:
Gdy potrzebujesz jednego, rozbudowanego środowiska do optycznych pomiarów 3D.
Kiedy wybrać:
Gdy potrzebujesz jednej platformy do analizy danych z profilometrów i mikroskopów, zgodnej z normami.
Broszura do produktu FocusX (EN)
System sprawdza się w kontroli mikroobróbki, narzędzi skrawających, komponentów medycznych, lotniczych i precyzyjnych części mechanicznych.

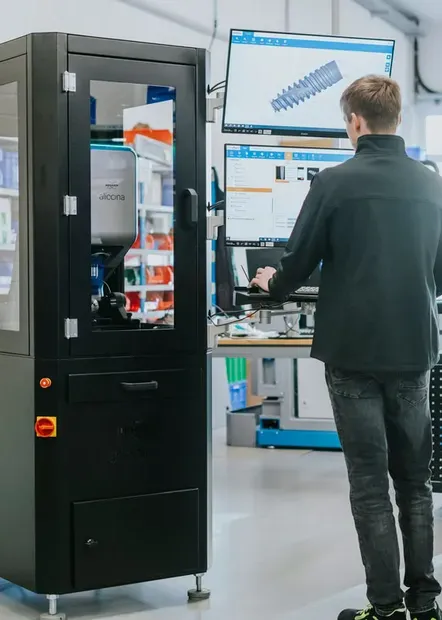

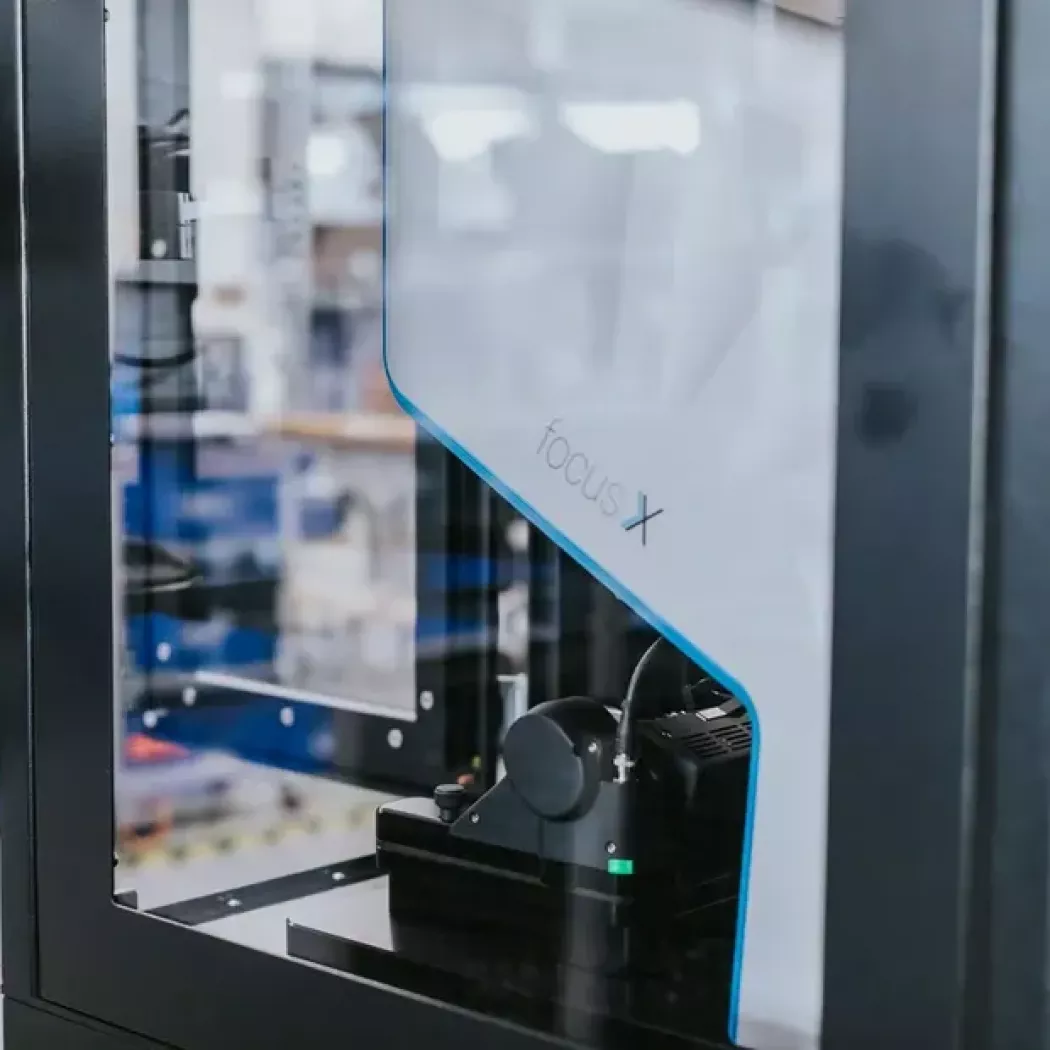

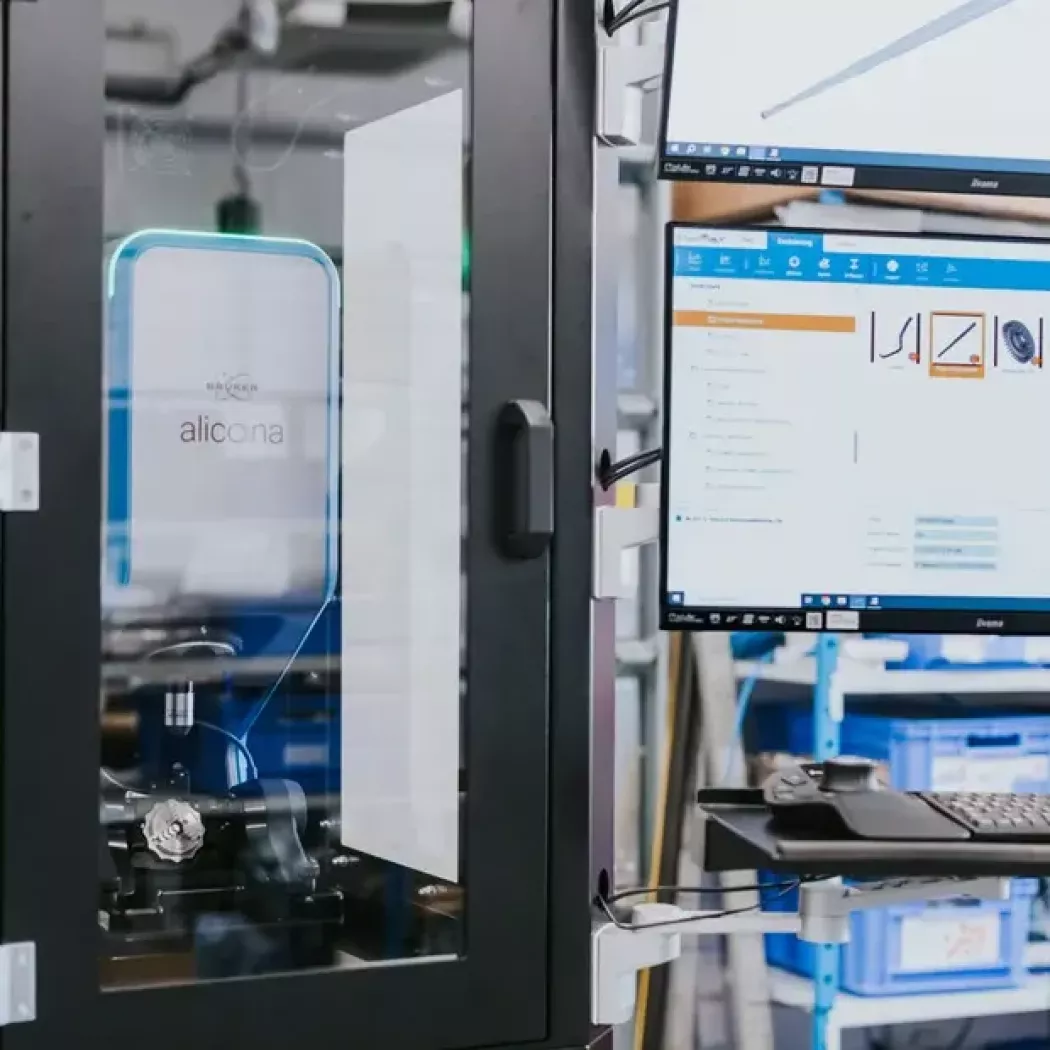

Tak – dzięki zamkniętej obudowie i kompensacji temperaturowej może być używany bezpośrednio na hali, w sąsiedztwie maszyn CNC.
Pomiary chropowatości zgodne z ISO 4287, ISO 25178 i analizami GD&T; dane mogą być eksportowane do systemów SPC w formacie Q-DAS.
FocusX można rozbudować o moduł Real3DUnitX (pomiar 360°), dodatkowe obiektywy o zmiennej ogniskowej oraz system automatycznego pozycjonowania detali.
Nie. FocusX ma aktywną kompensację temperaturową i wbudowane czujniki stabilizujące pomiar – wystarczy standardowe środowisko przemysłowe.
Metal, ceramikę, szkło, tworzywa, powierzchnie powlekane, transparentne i refleksyjne – wszystkie z zachowaniem pełnej rozdzielczości 3D.
Kiedy wybrać:
Gdy chcesz wprowadzić robotyzację do działu jakości.
Kiedy wybrać:

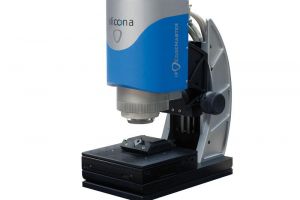

Gdy Twoim priorytetem jest kontrola narzędzi i żywotności ostrzy.
Kiedy wybrać:

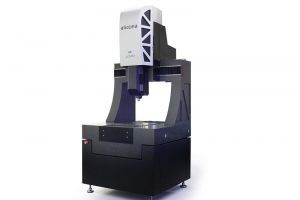

Gdy chcesz rozszerzyć możliwości klasycznej CMM o pomiar optyczny 3D.
Kiedy wybrać:
Gdy potrzebujesz najwyższej precyzji pomiaru topografii 3D i chropowatości.
Podstawowe bezstykowe (optyczne) metody stosowane w pomiarach nierówności powierzchni to mikroskopia różnicowania ogniskowego, skaningowa mikroskopia koherencyjna i mikroskopia bądź profilometria konfokalna. Najszerzej stosowaną z nich w inżynierii mechanicznej jest mikroskopia różnicowania ogniskowego, która polega na wykorzystaniu ostrości obrazu powierzchni w mikroskopie optycznym do oceny wysokości nierówności powierzchni.
