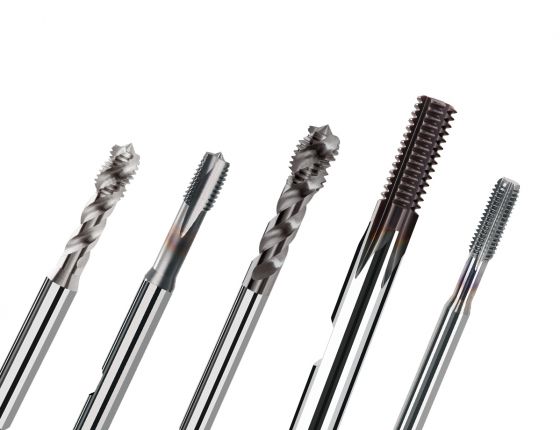

Narzędzia do obróbki gwintu

Oferta narzędzi firmy Fraisa obejmuje szeroki zakres narzędzi obejmujących gwintowniki, frezy, wiertło-frezy oraz wygniataki umożliwiających szybką oraz bezpieczną obróbkę gwintu w takich materiałach jak stal, stal nierdzewna, zahartowana stal narzędziowa, stopy tytanu, stopy miedzi, aluminium i innych.

Gwintowniki maszynowe

Podstawowym i najczęściej stosowanym rozwiązaniem z uwagi na cenę i czas nagwintowania otworu są gwintowniki. Firma Fraisa większość gwintowników wykonuje z wykonanej w technologii metalurgii proszków stali szybkotnącej charakteryzującą się wyższą twardością i jednorodnością od konwencjonalnej stali szybkotnącej kobaltowej. Ta również jest stosowana, ale do narzędzi przeznaczonych do miękkich, mniej wymagających materiałów. Do szczególnych zastosowań, jak choćby gwintowanie stali zahartowanej, wielkoseryjne gwintowanie odlewów aluminiowych, czy żeliwnych spotykane są również gwintowniki z węglika spiekanego.

Co do budowy, wyróżnia się trzy zasadnicze grupy gwintowników:

• przeznaczone do otworów przelotowych - o ukośnej powierzchni natarcia dzięki czemu wióry podczas skrawania gwintu przepychane są w kierunku posuwu narzędzia,
• przeznaczone do otworów nieprzelotowych – o skrętnych rowkach wiórowych odprowadzających w kierunku przeciwnym do posuwu narzędzia
• przeznaczone do otworów przelotowych i nieprzelotowych ­­– o prostych rowkach wiórowych, do materiałów dających krótki, łatwy do usunięcia wiór (jak żeliwo szare, bądź stal zahartowana) wióry mogą przemieszczać się zarówno w kierunku posuwu, jak i w kierunku przeciwnym

Na gwintownikach firmy Fraisa stosowane są pokrycia przeciwzużyciowe, specjalizowane pod kątem obrabianego materiału, stanowiące barierę termiczną dla materiału narzędzia, zwiększając twardość ich powierzchni, a także zmniejszając współczynnik tarcia między narzędziem i wiórem. Wszystko to zwiększa trwałość narzędzia i bezpieczeństwo procesu. Do szczególnie trudnych aplikacji dostępne są także gwintowniki z wewnętrznym doprowadzeniem chłodziwa.

Gwintowygniataki

Gwintowygniataki zwane również gniotownikami, bądź wygniatakami do gwintu, są narzędziami podobnymi w aplikacji jak gwintowniki, jednakże zamiast skrawania gwintu wygniatają jego zarys w obrabianym otworze. Jako, że zwoje gwintu powstają w wyniku plastycznego odkształcenia materiału, dochodzi także do jego umocnienia, przez co są one wytrzymalsze od gwintów skrawanych. Ponadto, w związku z niezachodzeniem procesu skrawania nie ma konieczności odprowadzania wiórów. Wygniatanie gwintów ma jednak swoje ograniczenia – do wygniatania nadają się tylko materiały plastyczne, do których należą stopy aluminium, stopy miedzi, miękkie stale węglowe i stopowe o współczynniku wydłużenia A₅ wynoszącym ponad 10% i wytrzymałości na rozciąganie nie przekraczającej 1100 MPa oraz stale nierdzewne. Ponadto z uwagi na proces formowania gwintu i niewielkich, nieszkodliwych w normalnym użytkowaniu zagłębień powstałych na szczycie gwintu, elementy wytworzone tą metodą nie mogą być one stosowane w branżach wymagających higienicznej czystości, z uwagi na trudność w ich dokładnym oczyszczeniu i odkażeniu.

Frezy do obróbki gwintu

Frezy do gwintu to kolejna grupa narzędzi umożliwiająca obróbkę gwintu na maszynie CNC, jednakże w przeciwieństwie do dwóch poprzednich są one możliwe do zastosowania wyłącznie na maszynie sterowanej numerycznie, ponieważ użycie go wymaga zaprogramowania ruchu po linii śrubowej, a także ruchów wejścia i wyjścia z materiału. Co jest również istotne, średnica frezu do gwintu jest mniejsza niż średnica otworu, który ma on nagwintować, sprawia to, że w razie złamania frez jest łatwy do wydobycia, a niepełny gwint można dokończyć następnym narzędziem. Daje to dużo większe bezpieczeństwo obróbki, w stosunku do gwintowania gwintownikiem, czy wygniatakiem, gdzie wydobycie złamanego narzędzia bywa bardzo trudne. Właśnie dlatego, pomimo wyższej ceny frezów do gwintu w stosunku do typowych gwintowników, znajdują one coraz liczniejsze grono odbiorców, szczególnie gdy obrabiane są skomplikowane i drogie elementy z trudnych w obróbce lub twardych materiałów.

Frezy do gwintu wykonywane są z węglików spiekanych z zastosowaniem pokryć przeciwzużyciowych. Można wyróżnić kilka typów fezów do gwintu pod względem ich budowy:

• o części roboczej na głębokość 1,5-2xd – umożliwiają szybką obróbkę gwintu pełną długością części roboczej jednym obrotem narzędzia po obwodzie otworu (nie licząc wejścia i wyjścia z materiału),
• o krótkiej części roboczej i długim przewężeniu (do 3xd) – pozwala obrabiać gwinty mniejszej średnicy i względnie na większą głębokość, ale czas obróbki jest dłuższy, gdyż narzędzie musi wykonać wielokrotny obrót po obwodzie otworu, aby wyfrezować cały gwint,
• wiertło-frezy do gwintu - umożliwiają obróbkę otworu, jego fazowanie oraz nagwintowanie za pomocą jednego narzędzia, do zastosowania tylko w materiałach łatwo skrawalnych jak aluminium, żeliwo czy mosiądz. Pozwalają znacznie skrócić czas obróbki otworu.
