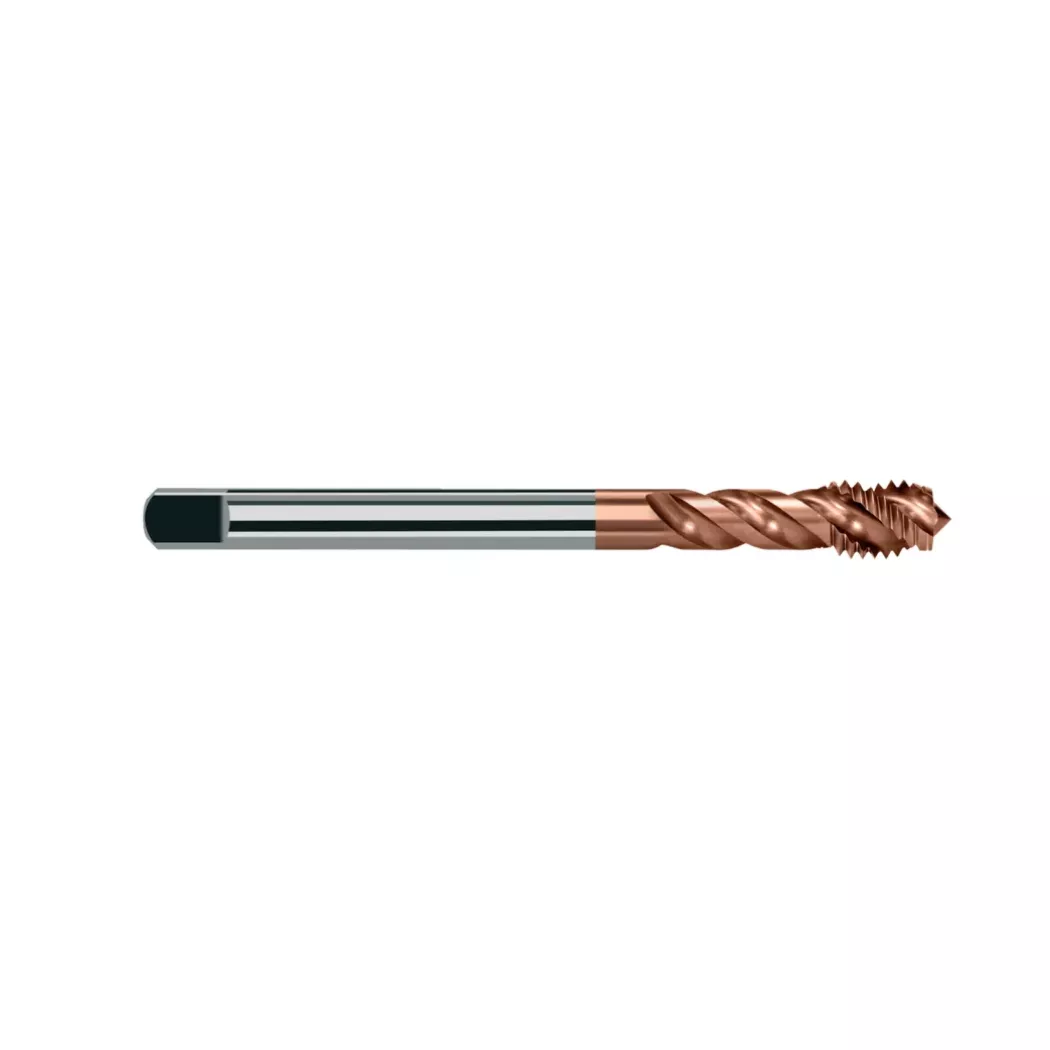

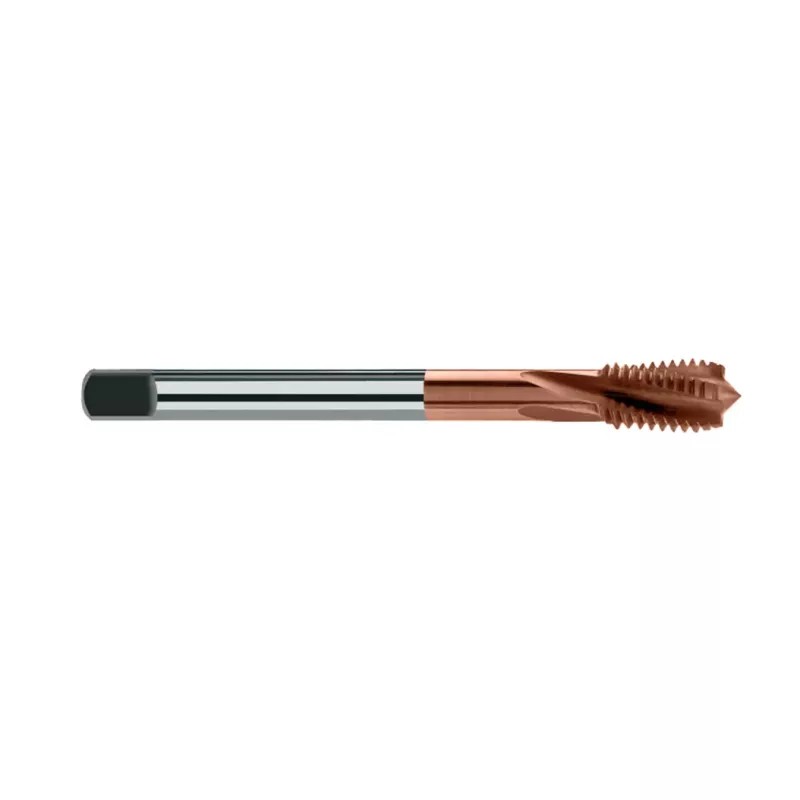

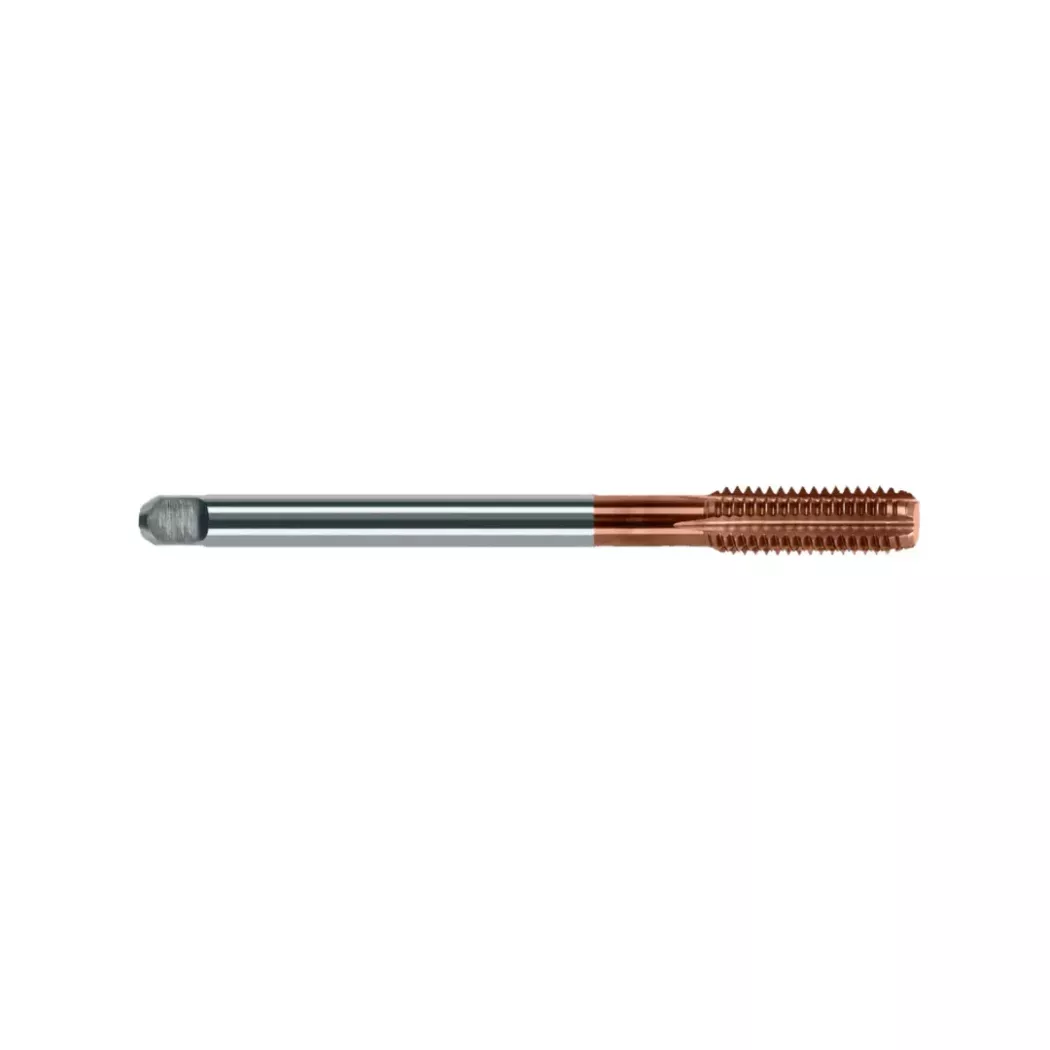

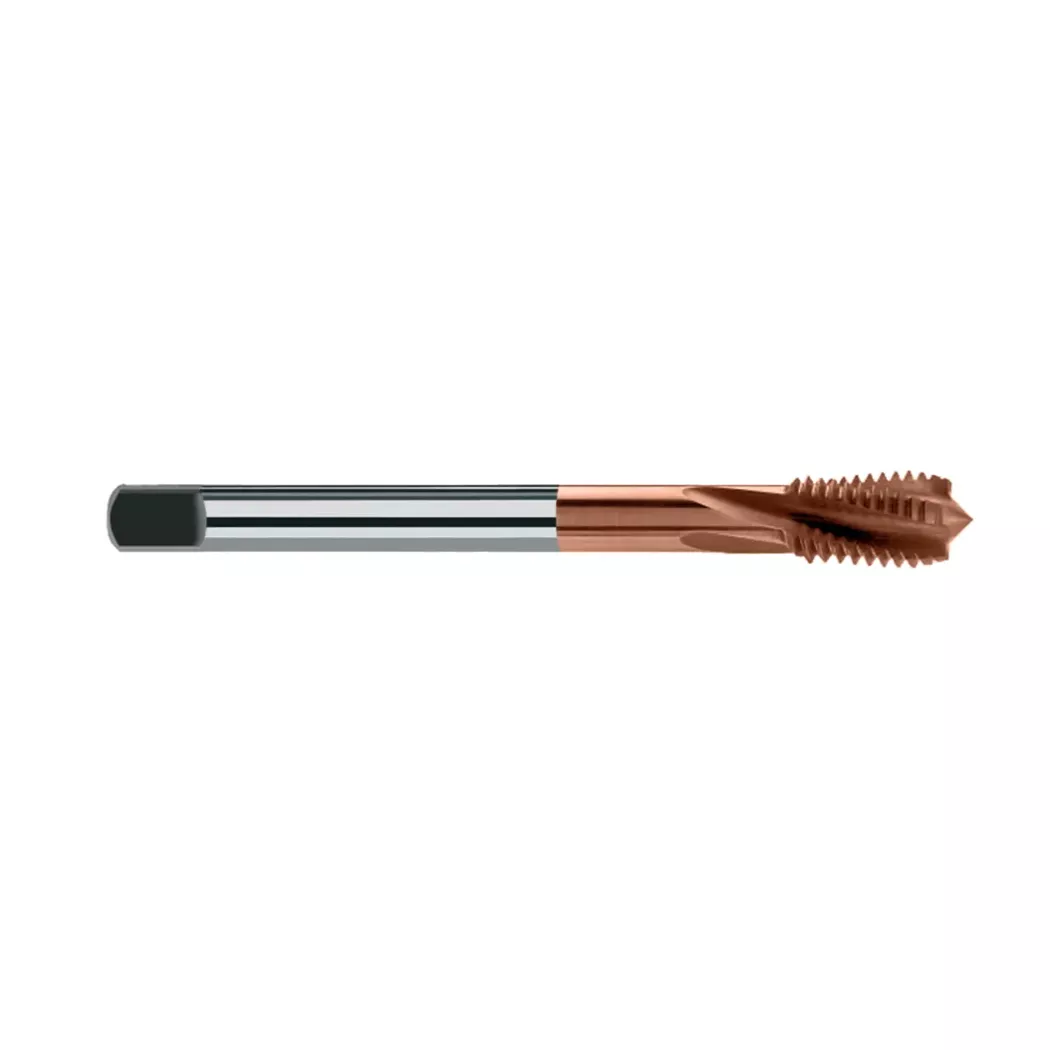

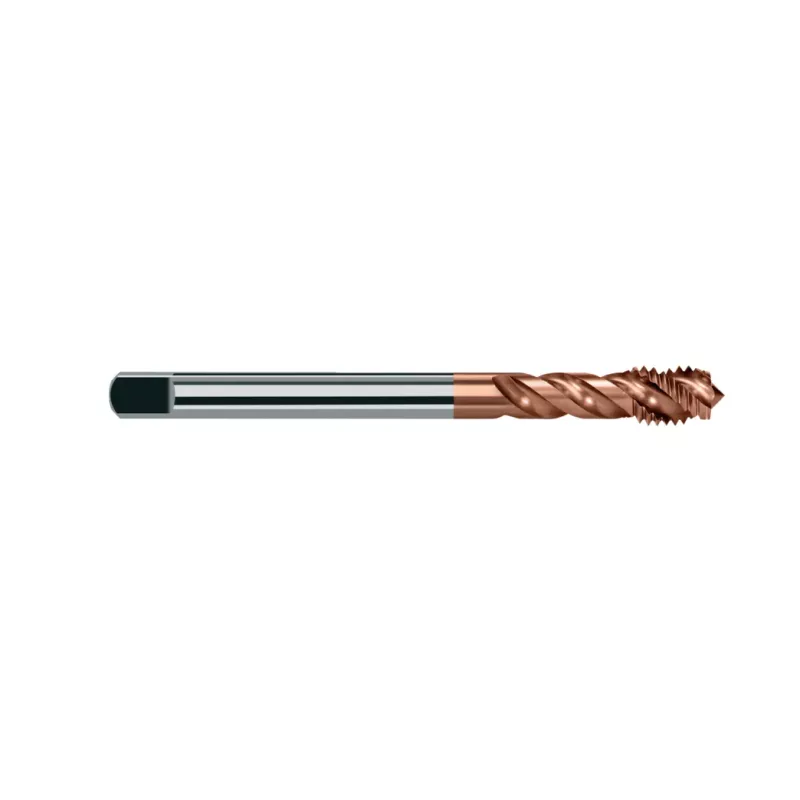

Gwintownik Fraisa h-tap/ Durotap H
- Stal / stal hartowana
- Gwintownik
- M3-M24
Kiedy wybrać:
Gdy potrzebujesz gwintowników o wysokiej trwałości do stali i materiałów o dużej wytrzymałości, zapewniających stabilny proces i precyzyjny gwint.
Dział sprzedaży
Zainteresował Cię ten produkt?

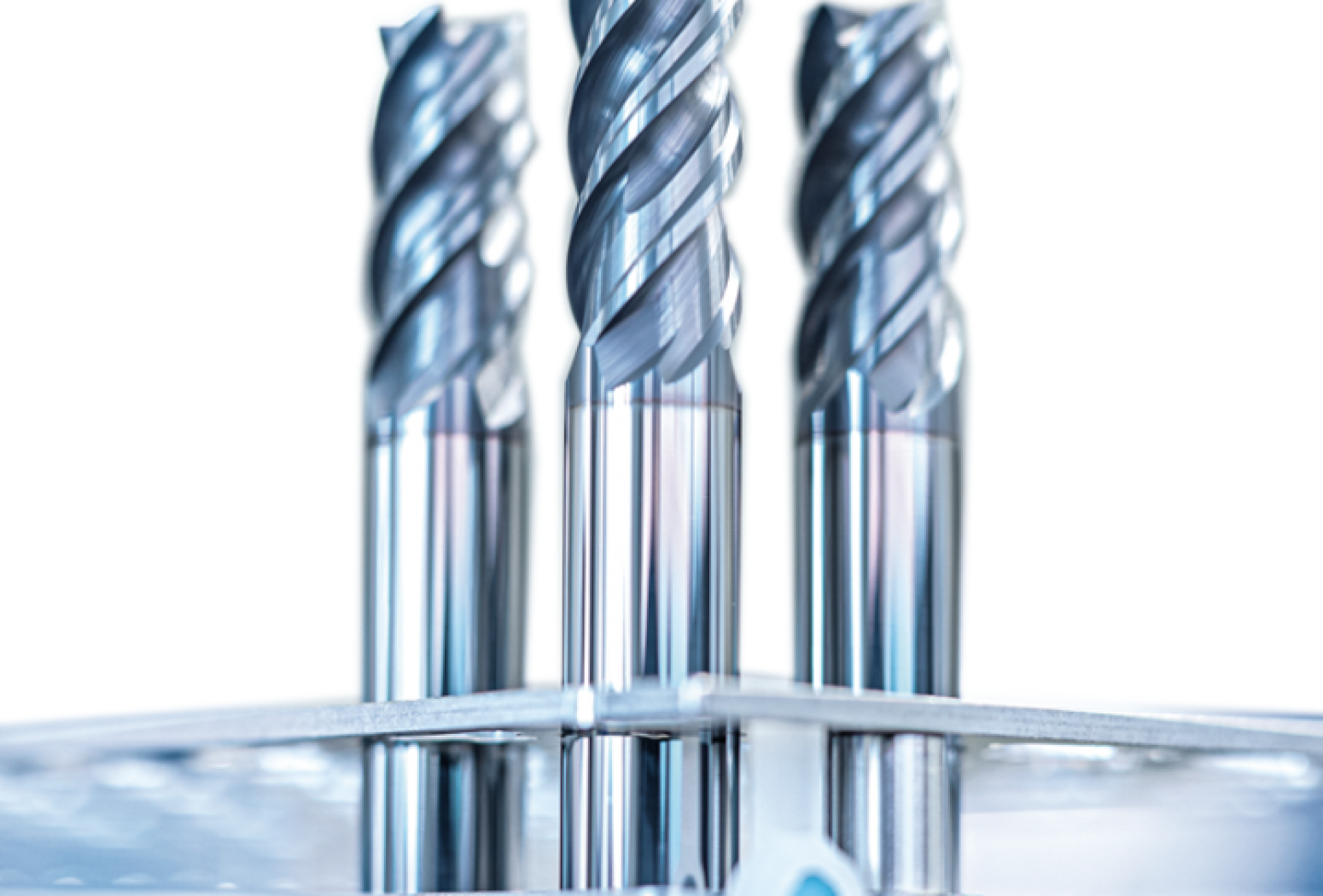

Poznaj narzędzia FRAISA Szwajcarską precyzję, której ufa najbardziej wymagający przemysł
Lotnictwo i kosmonautyka
elementy ze stopów tytanu i niklu
Automotive i elektromobilność
komponenty silników i formy do detali plastikowych
Energetyka i turbiny
trudnoskrawalne stopy i odporność temperaturowa
Przemysł formierski
gdzie liczy się idealna jakość powierzchni i trwałość narzędzi
Zapytaj o ofertę
Opis
Zastosowania
Gwintowniki FRAISA z serii s-tap, h-tap oraz durotap H tworzą kompletną linię narzędzi przeznaczonych do precyzyjnego wykonywania gwintów w szerokiej gamie materiałów — od stali konstrukcyjnych i nierdzewnych, przez stale wysokowytrzymałe, aż po twarde materiały hartowane powyżej 60 HRC. Łączą zaawansowaną geometrię, wysoką stabilność procesu oraz długą trwałość, zapewniając niezawodne rezultaty w produkcji jednostkowej i seryjnej. Dzięki zróżnicowaniu konstrukcji każda seria jest optymalnie dopasowana do specyfiki danego materiału, co przekłada się na bezpieczeństwo obróbki, wysoką jakość powierzchni oraz minimalizację kosztów przestojów.
Przemysł produkcji form i narzędzi
Gwintowniki FRAISA służą do wykonywania gwintów w płytach form wtryskowych, w kanałach chłodzenia, w elementach montażowych oraz w matrycach kuźniczych i wykrojnikach, gdzie obrabiane są najczęściej stale hartowane. Dzięki durotap H możliwe jest gwintowanie gotowych, utwardzonych komponentów o twardości 50–60+ HRC, co eliminuje konieczność stosowania czasochłonnego EDM i znacznie skraca czas realizacji projektu.
Przemysł maszynowy
Narzędzia te znajdują szerokie zastosowanie w gwintowaniu korpusów maszyn, bloków hydraulicznych i pneumatycznych, obudów, mocowań i części przeniesienia napędu. Umożliwiają tworzenie precyzyjnych gniazd pod śruby montażowe oraz elementy instalacyjne, zarówno w standardowych stalach konstrukcyjnych, jak i w stalach wysokowytrzymałych oraz hartowanych elementach kluczowych dla niezawodności maszyn.
Przemysł lotniczy
Gwintowniki są stosowane do wykonywania gwintów w elementach konstrukcji lotniczych wykonanych ze stali wysokowytrzymałej, w mocowaniach i adapterach do części kompozytowych oraz w precyzyjnych hartowanych elementach układów napędowych i montażowych.
Technologia
-
Gwint metryczny grubozwojowy zgodnie z normą ISO DIN 965 (DIN 13)
Seria: s-tap/ h-tap/ durotap H.
-
Narzędzia klasy 2 (ISO 2) są przeznaczone do produkcji gwintów o tolerancjach 4G, 5G, 6H
Seria: s-tap/ h-tap/ durotap H.
-
Profile zębów narzędzia odpowiadają określonej normie
Seria: s-tap/ h-tap/ durotap H.
-
Wykonanie trzpienia cylindrycznego z końcówką kwadratową zgodnie z określonymi normami narzędziowymi
Seria: s-tap/ h-tap/ durotap H.
-
Zgodność z normami
Kształt fazy dla gwintowników zgodnie z normą DIN 2197, tabela 4, typ C. Liczba skoków w fazie wynosi od 2 do 3.
Kształt stożka wprowadzającego dla gwintownika zgodnie z normą DIN 2175, tabela 4: typ C. Długość stożka wprowadzającego wynosi od 2 do 3 razy skok.
Seria: s-tap/ h-tap/ durotap H.
-
Idealne dla gwintów
Narzędzie nadaje się do wykonywania gwintów w otworach nieprzelotowych i przelotowych.
Nieprzelotowe: s-tap/ h-tap/ durotap H
Przelotowe: durotap H
-
HSS-E Co5
Wysokowydajny materiał podłoża, tradycyjnie topiony stop HSS. Zawartość Co 5%.
Seria: s-tap/ h-tap.
-
HSS PM/F
Wysokowydajny gatunek proszkowej stali szybkotnącej.
Seria: s-tap/ h-tap.
-
Przepływ wiórów
Narzędzie z przepływem wiórów przeciwnym do kierunku posuwu.
Seria: s-tap/ h-tap
-
Przepływ wiórów.
Narzędzie z przepływem wiórów w kierunku posuwu.
Seria: durotap H
-
HM MG10
Gatunek węglika o drobnym ziarnie. Twardość 1600 HV. Zawartość Co 10%.
ToolExpert 2.0 - Oprogramowanie pozwalające dobrać odpowiednie narzędzie do obrabianego materiału
- Baza ponad 11000 materiałów obrabianych
- Pliki DXF narzędzi firmy Fraisa
- Dostępne parametry do różnych rodzajów obróbki

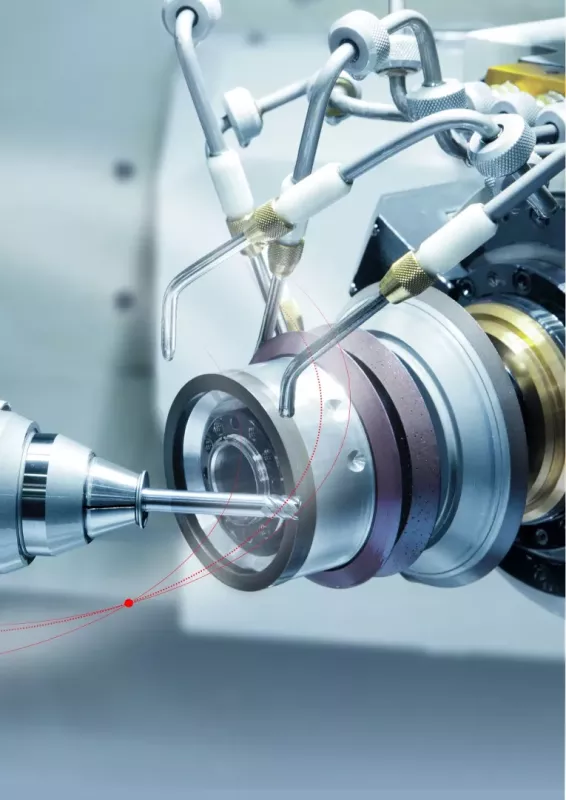

Fraisa ReTool
Usługa regeneracji narzędzi gwarantująca 100% skuteczności nowego narzędzia.
Narzędzia premium
Niższy koszt
na detal
Wydłużona żywotność + ReTool® = mniej zakupów
w skali roku.
Mniej nieplanowanych przestojów
Stabilny proces to pewniejsza produkcja i terminowe dostawy.
Wyższa jakość powierzchni
Mniej obróbki wykańczającej, krótszy lead time.
Silne
referencje
Narzędzia sprawdzone tam, gdzie tolerancja błędu wynosi 0,00 mm.
Wsparcie
inżynierskie
Parametrów nie liczysz sam, dostarczamy je wraz z narzędziem.
Gotów, by przejść na wyższy poziom obróbki?
Zadzwoń lub wyślij zapytanie – wspólnie dobierzemy narzędzia, uruchomimy pierwszą serię i pokażemy, ile możesz oszczędzić w cyklu życia narzędzia.
Umów spotkanie
Oddzwonimy, by potwierdzić szczegóły
Zapytaj o produkt
Zadzwoń do nas
+48 61 222 58 04
pod Twoje indywidualne potrzeby i przygotują ofertę.
Pliki do pobrania
Strona katalogowa
pdf • 2.63 MB
Najczęściej zadawane pytania
FAQ
Do jakich materiałów przeznaczone są Gwintowniki Fraisa h-tap / Durotap H?
Gwintowniki Fraisa h-tap / Durotap H są przeznaczone przede wszystkim do obróbki stali konstrukcyjnych, stali stopowych oraz stali hartowanych o wysokiej wytrzymałości. Sprawdzają się również w obróbce materiałów trudnoskrawalnych, gdzie wymagana jest wysoka stabilność procesu i odporność narzędzia na zużycie.
Jakie są główne zalety stosowania Gwintowników Fraisa h-tap / Durotap H?
Do kluczowych zalet należą bardzo wysoka trwałość narzędzia, odporność na zużycie i wyszczerbienia oraz stabilne prowadzenie procesu gwintowania. Specjalna geometria oraz zaawansowane powłoki umożliwiają precyzyjne wykonanie gwintu, skrócenie czasu obróbki oraz zmniejszenie ryzyka złamania narzędzia, nawet w wymagających warunkach produkcyjnych.
W jakich branżach najczęściej stosowane są Gwintowniki Fraisa h-tap / Durotap H?
Gwintowniki Fraisa h-tap / Durotap H są szeroko stosowane w przemyśle motoryzacyjnym, lotniczym, maszynowym oraz w produkcji form i narzędzi. Znajdują zastosowanie wszędzie tam, gdzie kluczowe znaczenie ma wysoka jakość gwintu, powtarzalność procesu oraz niezawodność narzędzi w produkcji seryjnej i jednostkowej.
