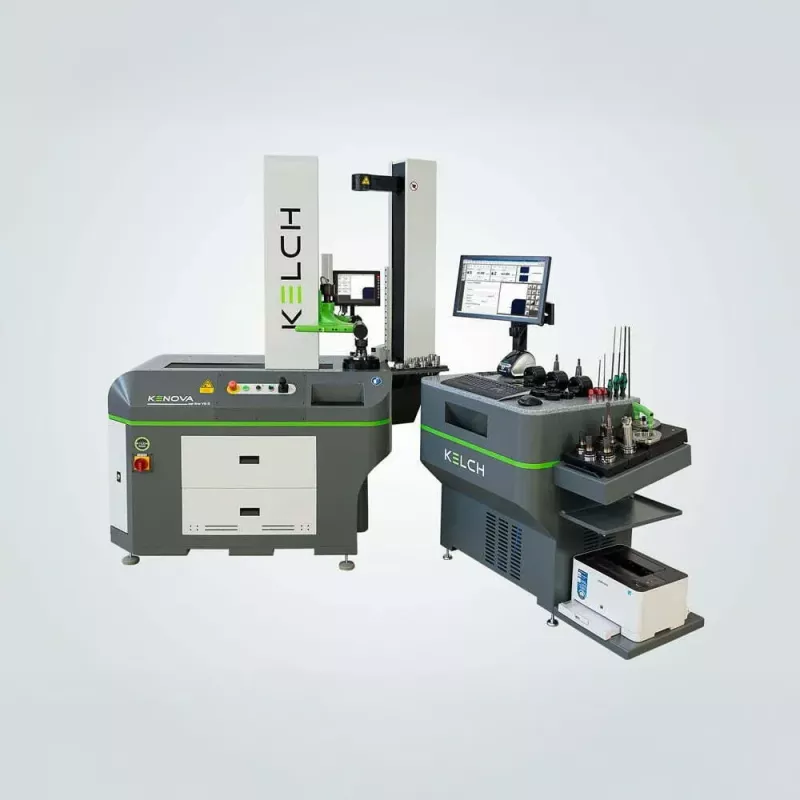

Ustawiacz narzędziowy Kenova set line V9
- Zautomatyzowane stanowisko pomiarowe z korpusem z polimerobetonu zapewniającym najwyższą stabilność i tłumienie drgań
- Oprogramowanie EASY z możliwością komunikacji z obrabiarkami za pomocą chipów RFID i integracja z systemami TDM
Kiedy wybrać:
Gdy potrzebujesz ustawiacza dla najbardziej wymagających procesów.
Zapytaj o ofertę
Dział sprzedaży
Zainteresował Cię ten produkt?
Zapytaj o produkt
Zadzwoń Opis

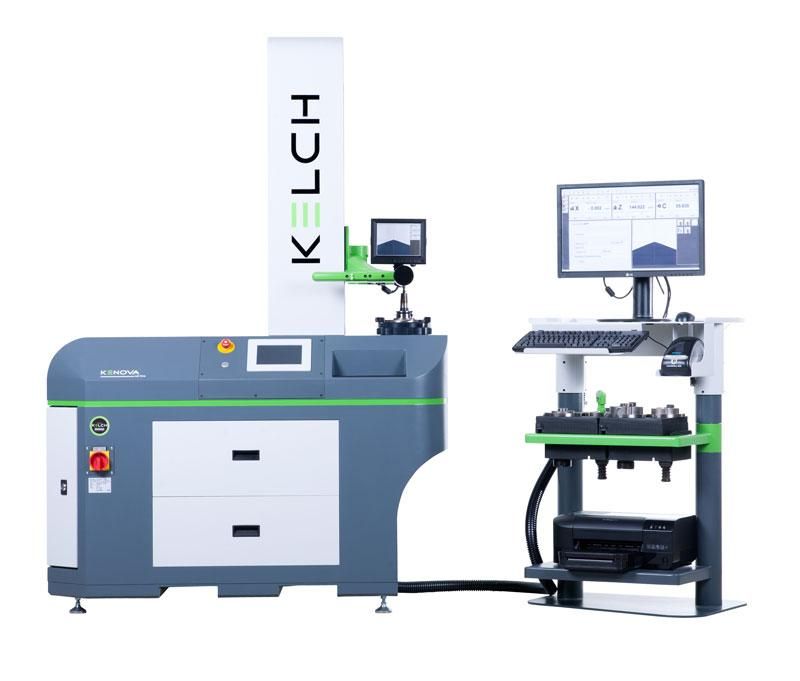

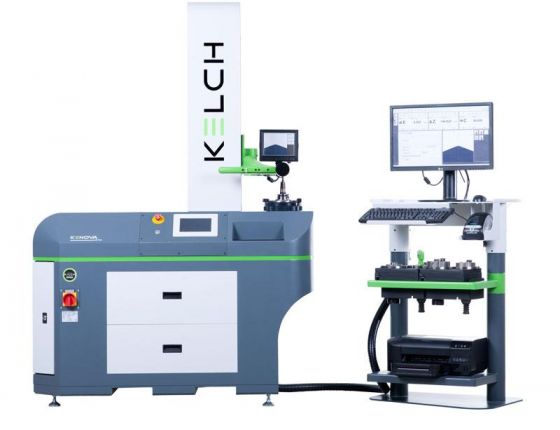

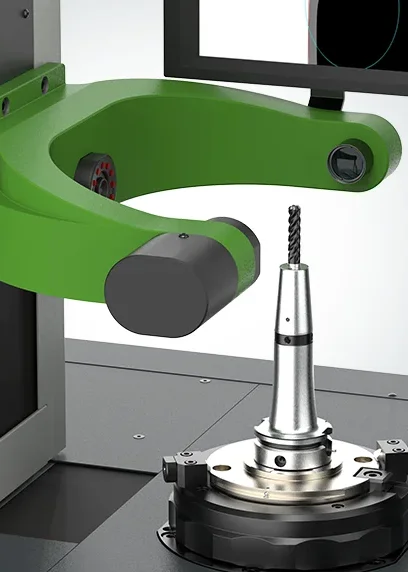

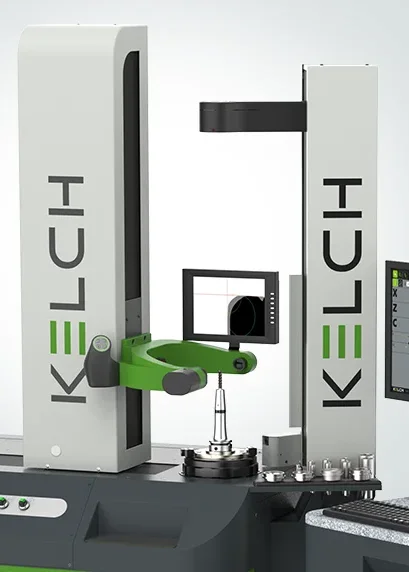

KENOVA Set Line V9 – najwyższa precyzja i automatyzacja pomiaru narzędzi
KENOVA Set Line V9 to ustawiacz narzędzi klasy premium, zaprojektowany do zadań wymagających najwyższej stabilności, powtarzalności i pełnej automatyzacji pracy. Korpus wykonany z polimerobetonu gwarantuje maksymalne tłumienie drgań, a serwonapędy CNC dbają o idealną powtarzalność pozycjonowania.

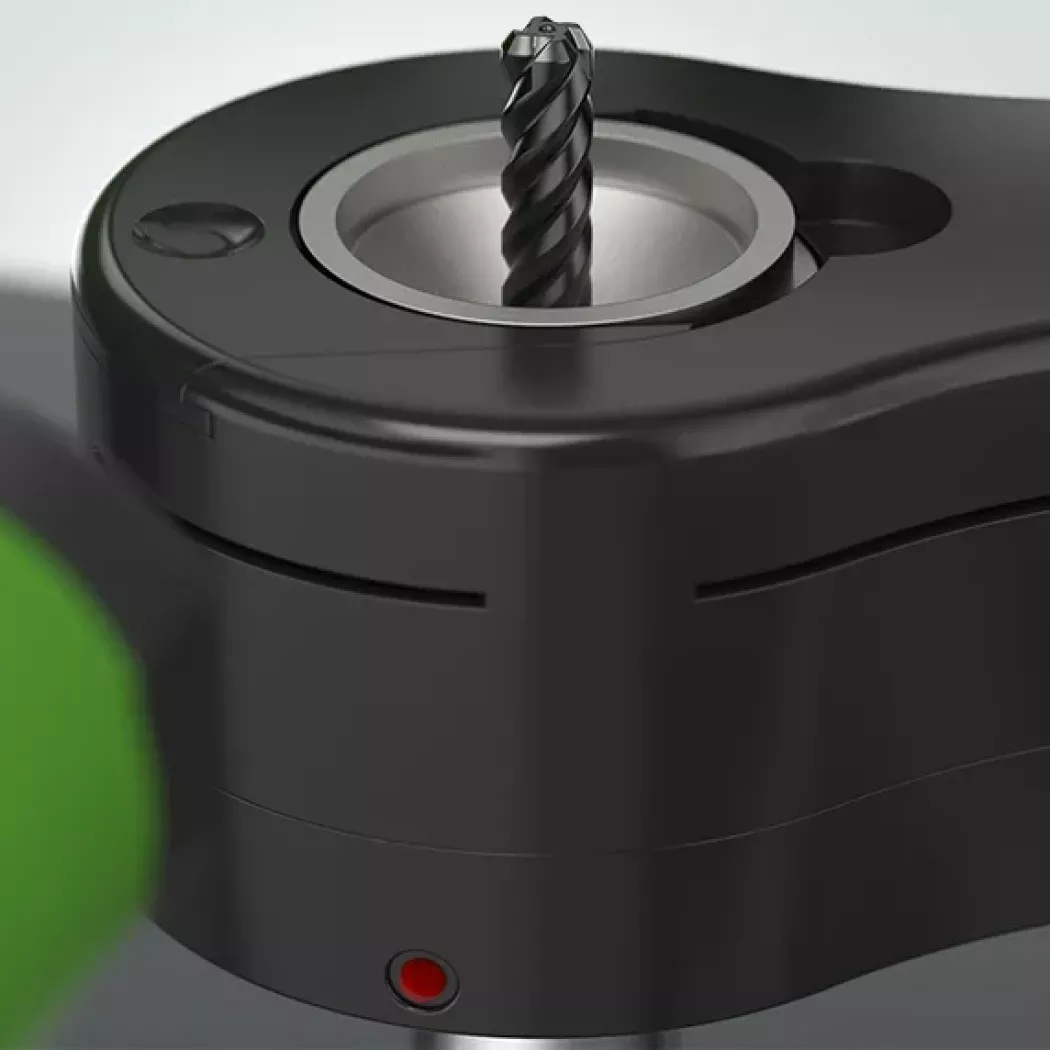

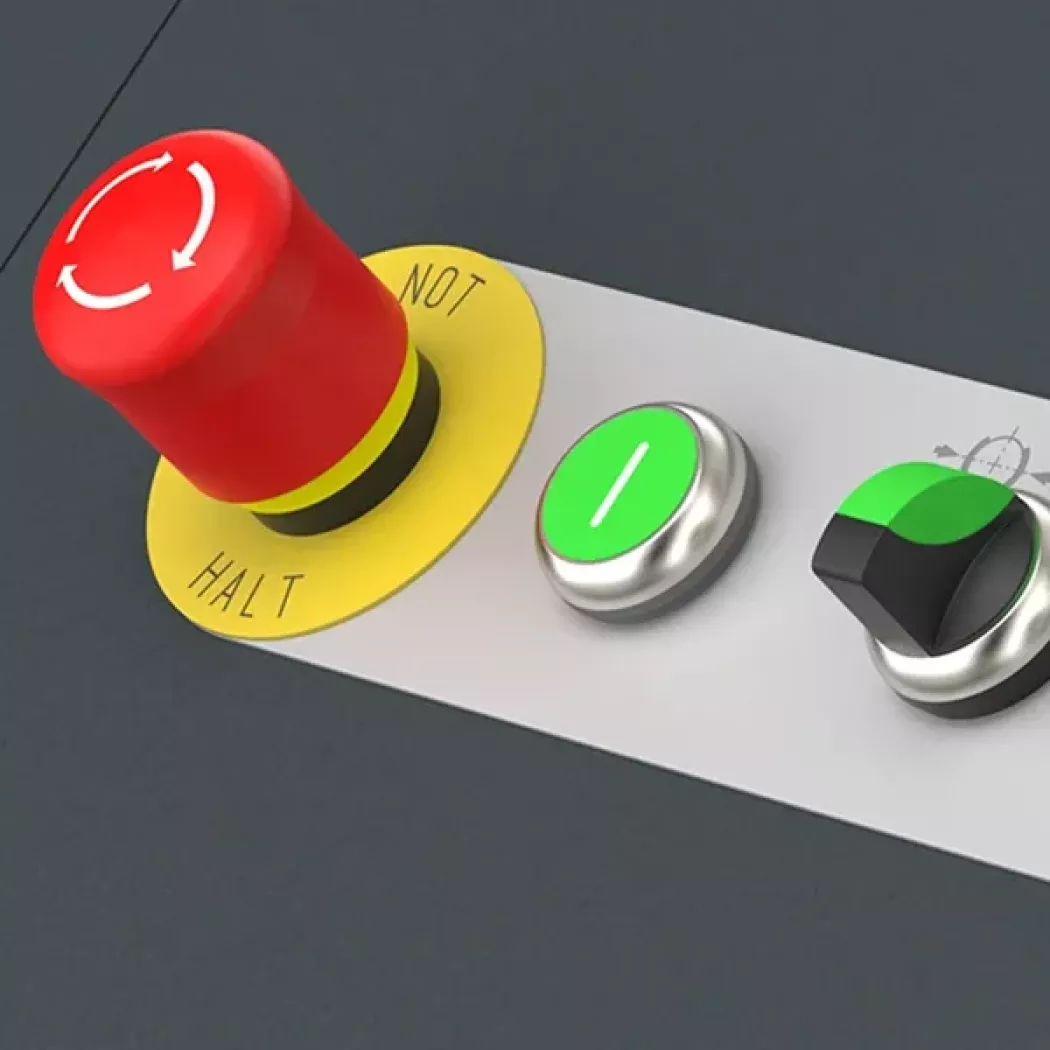

Budowa modułowa odporna na obciążenia skrętne, stabilna baza dla prowadnic. Optymalizowana konstrukcja napędu, układu pomiarowego oraz prowadzenia przez użycie szerokiej podstawy prowadnic z napędami oraz liniałami usytuowanymi centralnie pomiędzy prowadnicami. Wbudowany panel sterujący z przełącznikami. Pneumatyczny zacisk w obu osiach pomiarowych. Wysoko-precyzyjne justowanie dokładne w całym zakresie. Prowadnice we wszystkich osiach. Oddzielne prowadzenie dla przeciwwagi. Wrzeciono uchwytu dla narzędzia oraz prowadnice w jednej płaszczyźnie. Precyzyjne liniały opto-elektroniczne Heidenhain dla osi x oraz z. Liniały posiadają punkty referencyjne.
System powstał z myślą o zakładach, które potrzebują błyskawicznego przygotowania narzędzi, przewidywalnej jakości i pełnej integracji z parkiem maszynowym.
Wyposażenie opcjonalne:

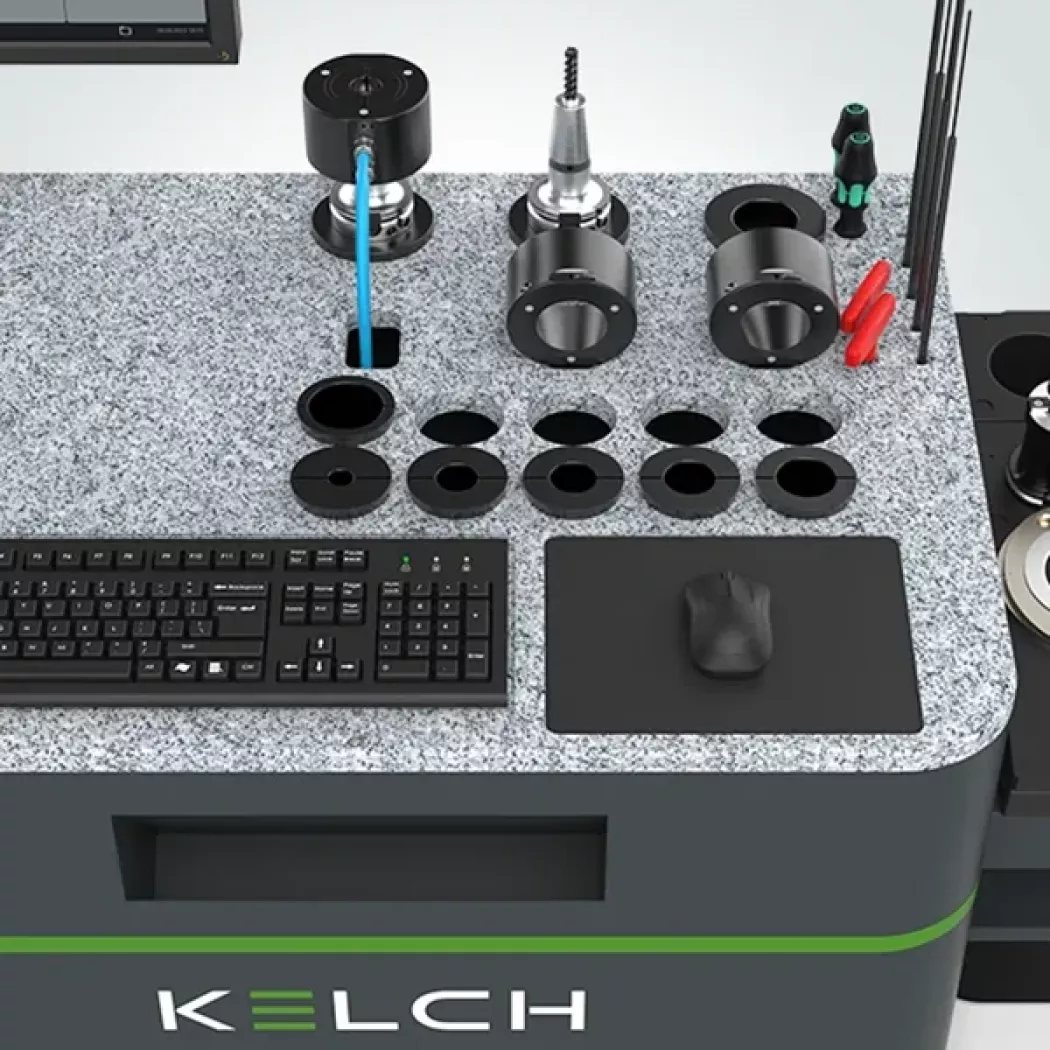

- adaptery umożliwiające pracę z oprawkami wszystkich istotnych standardów: SK/BT, HSK, PSK (Capto®), VDI
- drukarka etykietowa
- moduł pomiaru wycentrowania narzędzi tokarskich
- opcjonalny monitor 8 calowy na nośniku kamery dla poprawy ergonomii
- opcjonalna kamera i oprogramowanie do pomiaru ściernic
- opcja 4 osi – ustawianie długości narzędzi na zadany wymiar
- opcja instalacji zestawu do zapisu danych narzędzi na chipach firmy Balluff
Duży zakres pomiarowy (X do Ø1030 mm / Z do 1000 mm)
Umożliwia pracę z narzędziami frezarskimi i tokarskimi dowolnej długości oraz dużymi oprawkami. Pozwala mierzyć nawet bardzo rozbudowane narzędzia składane.
Użytkownik nie musi ograniczać się gabarytami narzędzi — system obsługuje pełne spektrum operacji w zakładzie.
Stabilny korpus z polimerobetonu
Materiał zapewnia doskonałe tłumienie drgań oraz odporność na zmiany temperatury. Konstrukcja gwarantuje stałą powtarzalność nawet przy intensywnej pracy.
Pomiar jest zawsze pewny, niezależnie od warunków hali produkcyjnej.
Serwonapędy w 3 osiach (CNC)
Automatyczne pozycjonowanie kamery według programu pozwala powtarzać pomiary bez udziału operatora. System skraca cykl pomiarowy, zmniejszając ryzyko błędów.
Oszczędzasz czas i eliminujesz błędy ludzkie przy seryjnym ustawianiu narzędzi.

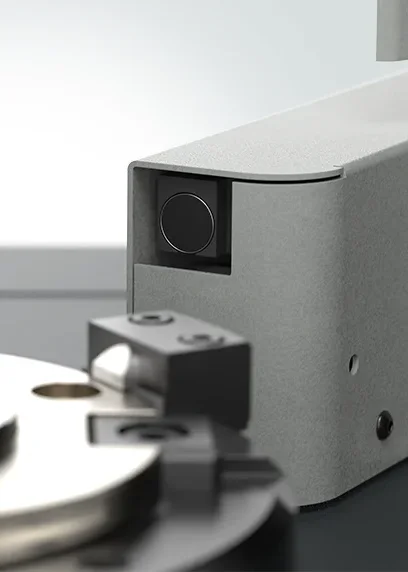

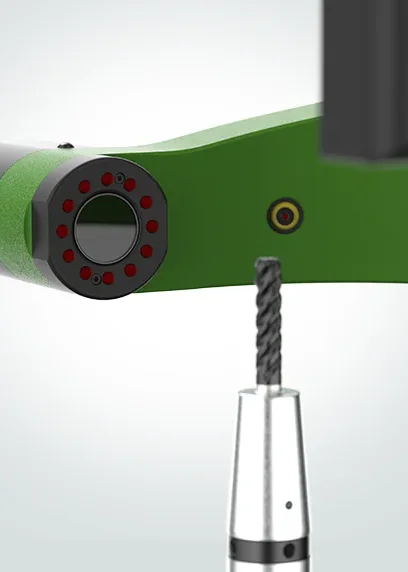

Kamera CCD i optyka telecentryczna
Technologia daje ostre i jednoznaczne odwzorowanie krawędzi. Pomiar staje się łatwy nawet dla osób mniej doświadczonych.
Wyższa jakość produkcji dzięki precyzyjnej ocenie stanu narzędzi.

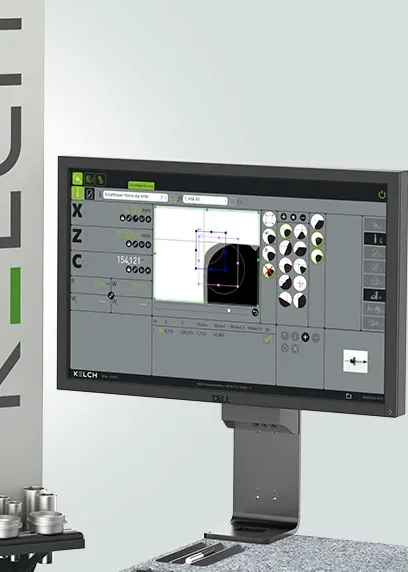

Oprogramowanie EASY + RFID Balluff
Zapewnia eksport danych, automatyczną identyfikację narzędzi i komunikację dwukierunkową z obrabiarką.
Dane trafiają zawsze we właściwe miejsce, co redukuje błędy i zwiększa wydajność.
Oprogramowanie
-

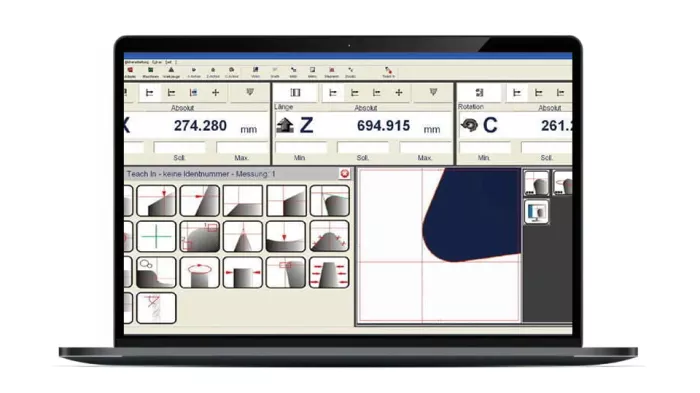

Oprogramowanie EASY do ustawiaczy narzędziowych KELCH- Oprogramowanie pomiarowe EASY dla ustawiaczy narzędziowych KELCH
- Automatyczne programy Teach-in, tryb inspekcyjny oraz Kelch Total Image do obsługi złożonych i zużywających się narzędzi
- Dwukierunkowa komunikacja DNC, obsługa RFID
Kiedy wybrać:
Gdy chcesz łatwo mierzyć narzędzia oraz automatycznie przekazywać ich dane do sterowań CNC i CAM.
Zapytaj o produkt
Zadzwoń do nas
+48 61 222 58 04
pod Twoje indywidualne potrzeby i przygotują ofertę.
Pliki do pobrania
Katalog ustawiaczy narzędziowych Kelch
pdf • 5.63 MB
Najczęściej zadawane pytania
FAQ
Czy V9 może być zintegrowany z dowolną obrabiarką CNC?
Tak — system obsługuje wiele protokołów komunikacyjnych, a dzięki RFID i EASY integracja jest stabilna i prosta.
Czy urządzenie nadaje się do pracy w ciężkich warunkach?
Tak, korpus z polimerobetonu oraz izolowana jednostka komputerowa gwarantują odporność na temperaturę, drgania i zanieczyszczenia.
Czy można mierzyć narzędzia tokarskie?
Tak — po zastosowaniu adapterów i modułu do wycentrowania narzędzi.
Czy V9 jest szybki w seryjnej produkcji?
Tak, automatyczne pozycjonowanie kamer i programy pomiarowe pozwalają wykonać powtarzalne pomiary ekstremalnie szybko.
Czy można dodać moduł termokurczliwy?
Nie — to oferuje wariant V9-S. V9 skupia się na pomiarze i integracji danych.
Powiązane akcesoria i produkty
-

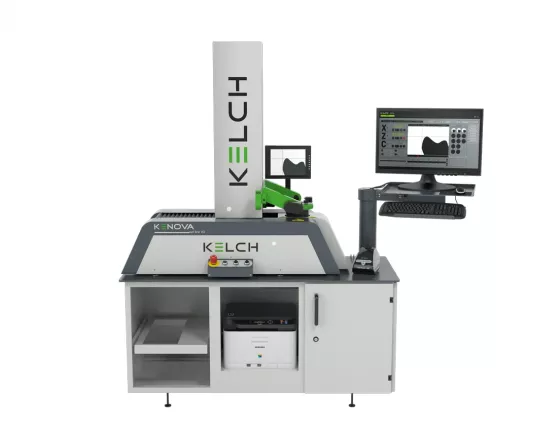

Ustawiacz narzędziowy KENOVA set line V346/V366- Przemysłowe ustawiacze narzędziowe dostępne w wersji automatycznej, półautomatycznej i manualnej
- Stabilny korpus staliwny, precyzyjne wrzeciono SK50 i szklane liniały Heidenhain
- Oprogramowanie EASY, możliwość integracji z systemami TDM i obsługa chipów RFID
Kiedy wybrać:
Gdy zależy Ci na precyzji oraz pełnej integracji z systemami produkcyjnymi. -

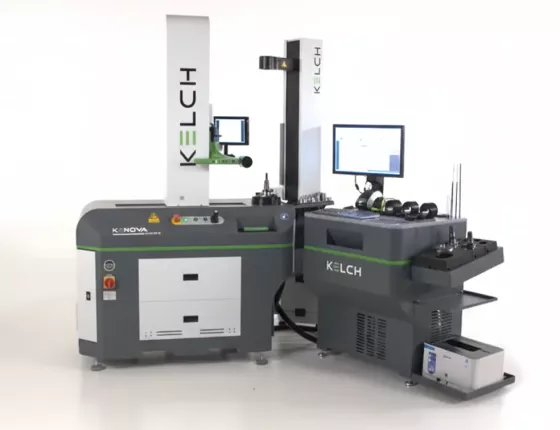

Ustawiacz narzędziowy Kenova set line V9-S- Połączenie ustawiacza narzędziowego z automatycznym stanowiskiem mocowania termokurczliwego
- Zakres pomiarowy X do 1030 mm i Z do 1000 mm, 5 osi CNC i chłodzenie 3 narzędzi jednocześnie
- Oprogramowanie EASY z możliwością integracji z obrabiarkami i systemami RFID
Kiedy wybrać:
Jeśli chcesz połączyć pomiar narzędzi i proces termokurczliwy w jednym zautomatyzowanym stanowisku. -
NowośćUstawiacz narzędziowy KENOVA set line V244- Kompaktowy ustawiacz narzędziowy działający bez sprężonego powietrza
- Dokładność pomiaru 0,001 mm gwarantuje idealne ustawienie narzędzi
- Stabilny korpus żeliwny, wskaźnik laserowy i adaptery do różnych typów oprawek
Kiedy wybrać:
Gdy potrzebujesz dokładnego ustawiacza narzędzi, który nie wymaga instalacji pneumatyki. -

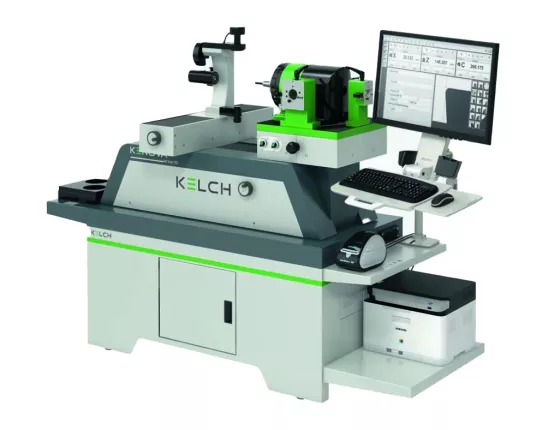

Ustawiacz narzędziowy KENOVA set line H343- Kompaktowy ustawiacz narzędziowy w układzie horyzontalnym z dużym zakresem konfiguracji
- Możliwość montażu kilku uchwytów tokarskich i wrzeciona frezarskiego jednocześnie
- Zaawansowane oprogramowanie CoVis lub EASY z obsługą RFID
Kiedy wybrać:
Gdy zależy Ci na szybkim, stabilnym i precyzyjnym ustawianiu narzędzi. -

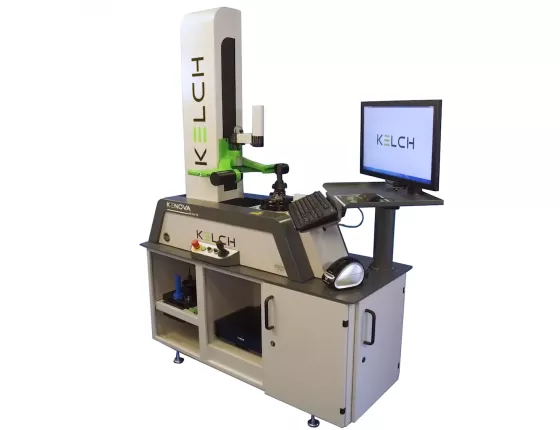

Ustawiacz narzędziowy Kenova set line V6- Kompaktowy ustawiacz klasy premium z bardzo dokładnym wrzecionem
