Ustawiacz narzędziowy KENOVA set line H343
- Kompaktowy ustawiacz narzędziowy w układzie horyzontalnym z dużym zakresem konfiguracji
- Możliwość montażu kilku uchwytów tokarskich i wrzeciona frezarskiego jednocześnie
- Zaawansowane oprogramowanie CoVis lub EASY z obsługą RFID
Kiedy wybrać:
Gdy zależy Ci na szybkim, stabilnym i precyzyjnym ustawianiu narzędzi.
Zapytaj o ofertę
Dział sprzedaży
Zainteresował Cię ten produkt?
Zapytaj o produkt
Zadzwoń Opis

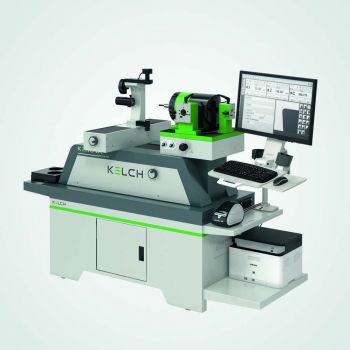

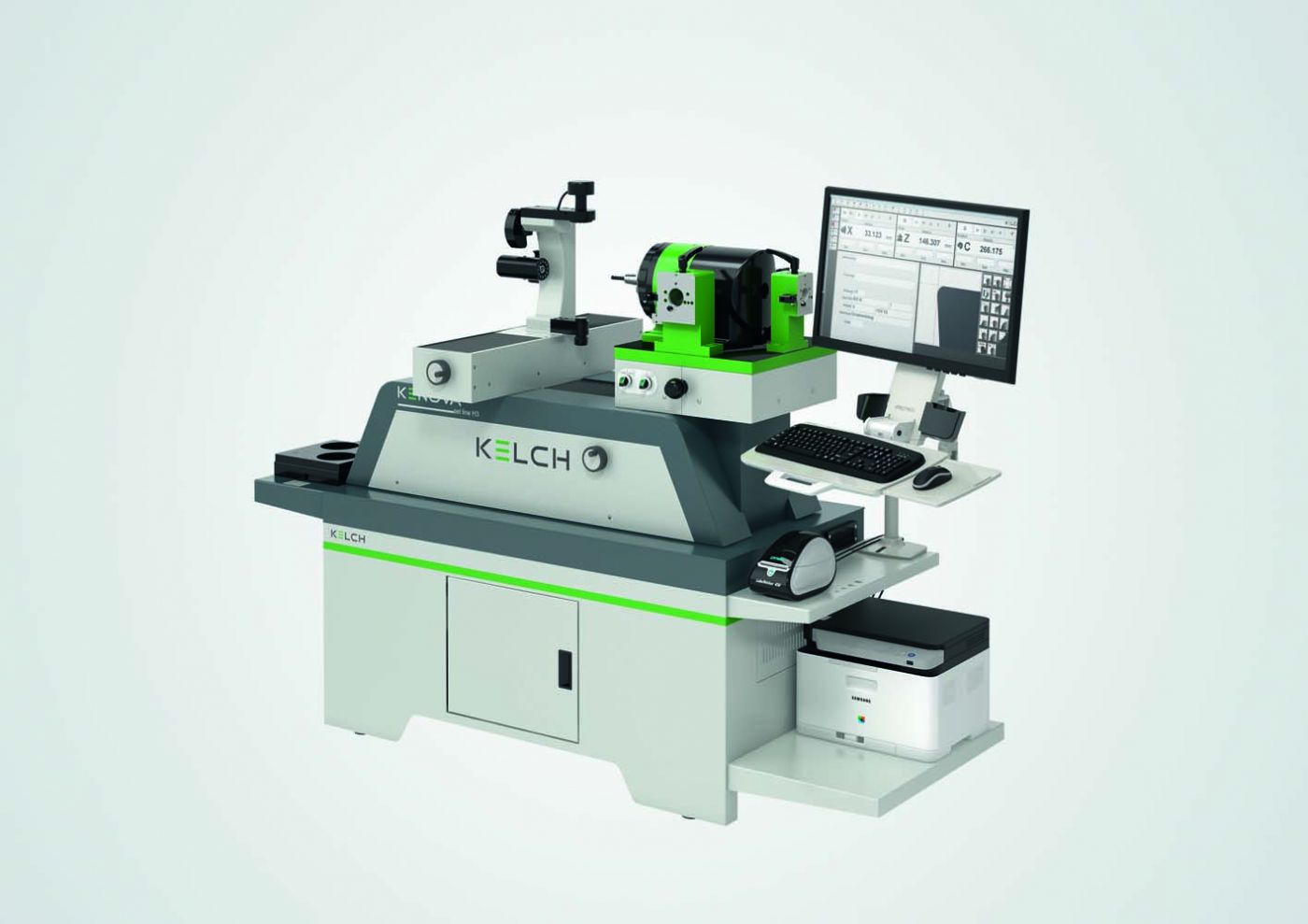

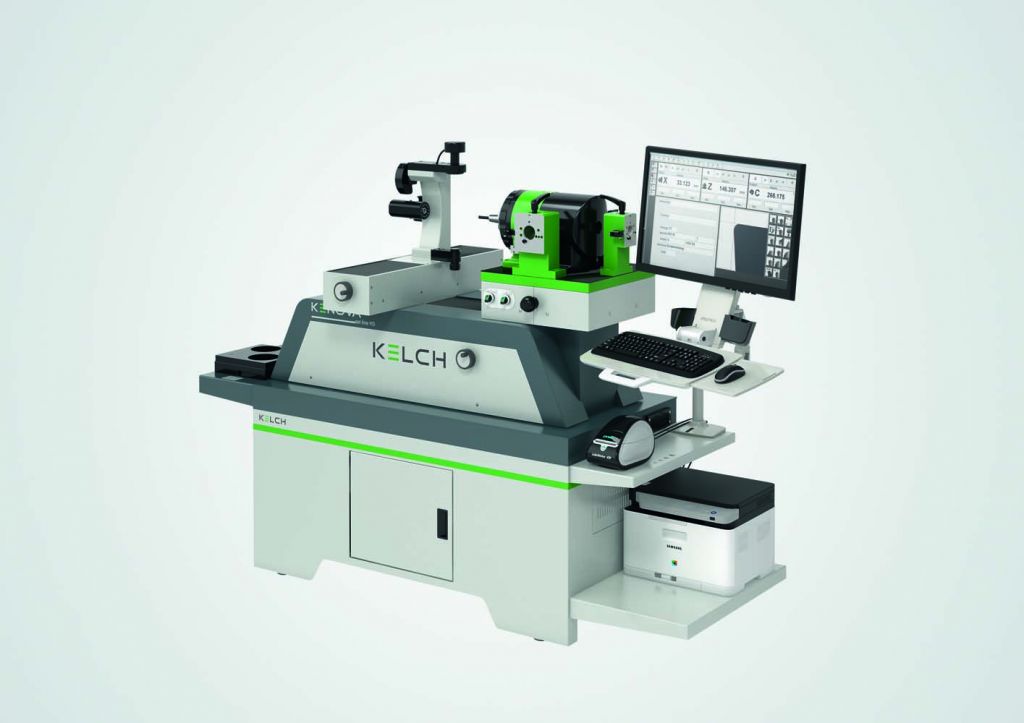

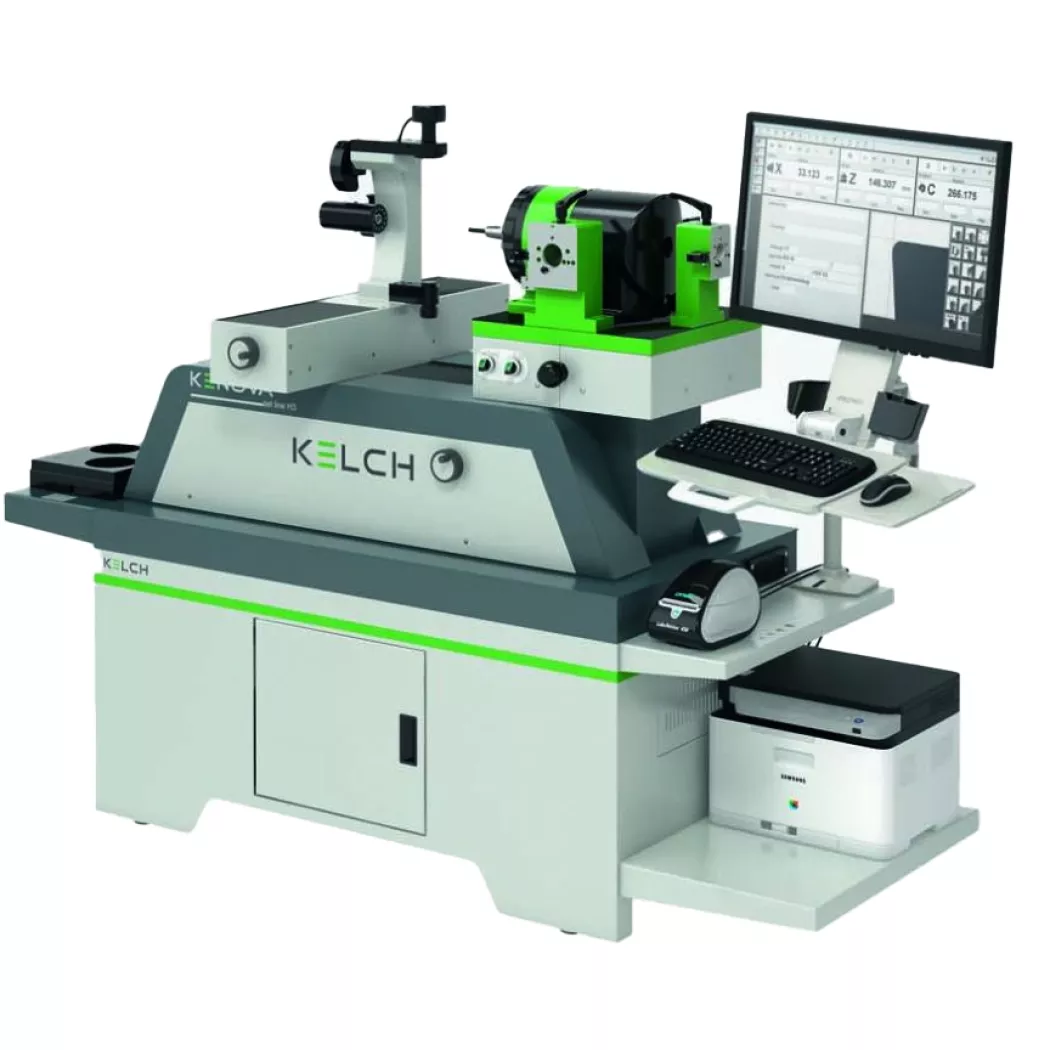

Kenova Set Line H343 – horyzontalny ustawiacz narzędzi dla precyzyjnej obróbki CNC
Kenova Set Line H343 to profesjonalny, horyzontalny ustawiacz narzędzi zaprojektowany z myślą o wysokiej precyzji i wydajności w nowoczesnych centrach obróbczych. Solidna konstrukcja z żeliwa szarego gwarantuje odporność na obciążenia termiczne i mechaniczne, co przekłada się na stabilne, powtarzalne rezultaty pomiarów nawet podczas intensywnej pracy na produkcji. Zastosowanie precyzyjnych liniałów szklanych Heidenhain oraz telecentrycznej optyki pozwala na wyjątkową dokładność ustawiania narzędzi — niezależnie od ich typu i geometrii.
Model H343 występuje w trzech wersjach (pełne CNC, hybrydowa oraz manualna), co pozwala dopasować funkcjonalność do charakteru produkcji: od warsztatów narzędziowych po zautomatyzowane linie. Urządzenie oferuje szerokie możliwości konfiguracyjne stołu, dzięki czemu można jednocześnie pracować z oprawkami frezarskimi i narzędziami tokarskimi VDI. Integracja z systemami TDM i technologiami RFID pozwala na pełną kontrolę nad gospodarką narzędziową, eliminując błędy, przyspieszając pomiary i zwiększając wydajność operatorską.
Wyposażenie opcjonalne:
- uchwyty narzędziowe na narzędzia tokarskie (VDI) pozwalające na błyskawiczny montaż narzędzia

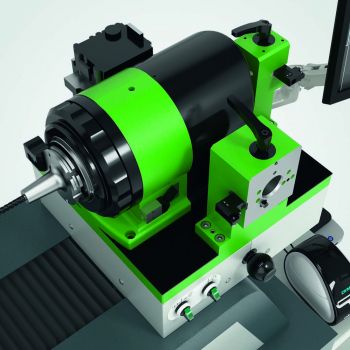

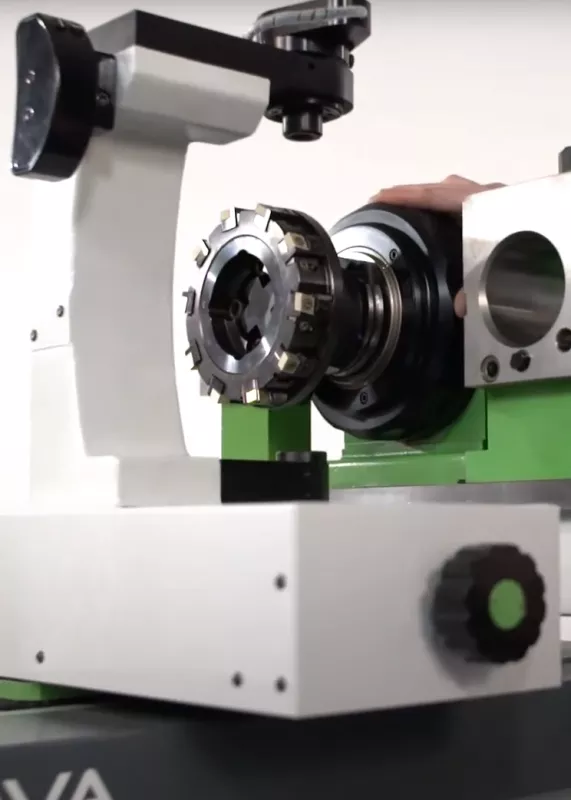

- najbardziej dokładne i powtarzalne wrzeciono MPS (bicie ≤ 0,001 mm, powtarzalność mocowania wkładki wrzecionowej ≤ 0,001 mm) o dużej sile zacisku (5-25 kN) w wersji zmotoryzowanej lub manualnej
- uniwersalne wrzeciono UWS o stożku bazowym SK50 z zaciągiem pneumatycznym
- wkładki wrzecionowe umożliwiające pracę z oprawkami wszystkich ważnych standardów – SK, HSK, PSK, VDI i innych na specjalne zamówienie
- możliwość eksportu wyników pomiaru (ustawiacze z CoVis i EASY)
- obsługa chipów RFID: Balluff, Mazak/Euchner i innych (ustawiacze z EASY)
- integracja z systemami zarządzania gospodarką narzędziową np. TDM (ustawiacze z EASY)
- drugi monitor 17” – z podglądem krawędzi skrawającej dodatkowo poprawiający ergonomię stanowiska (ustawiacze z EASY)
- drukarka etykietowa

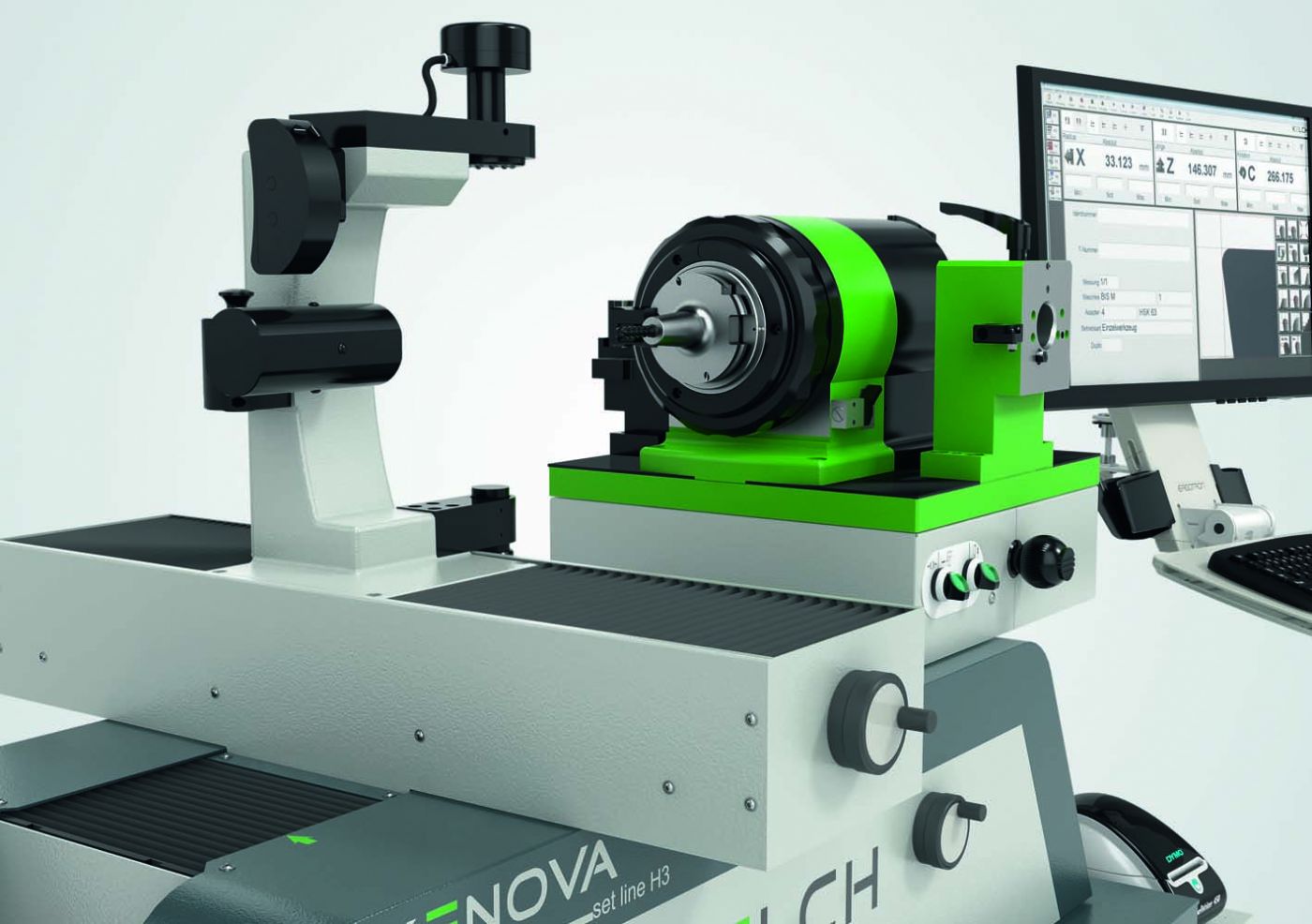

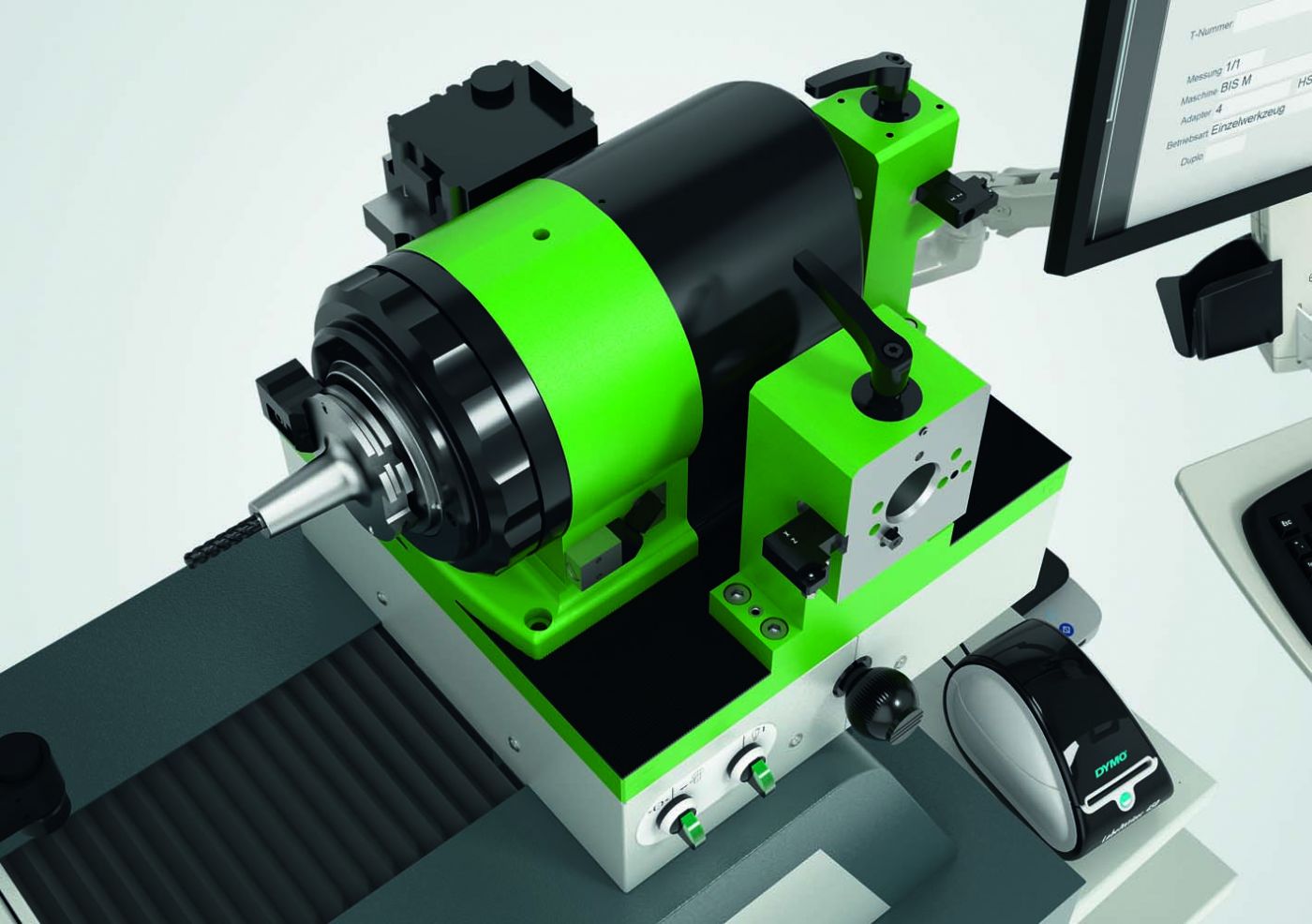

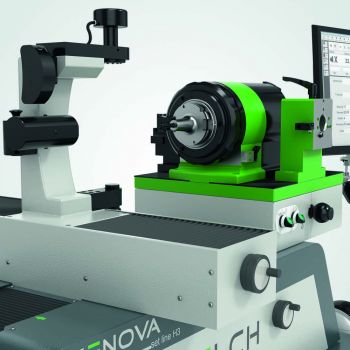

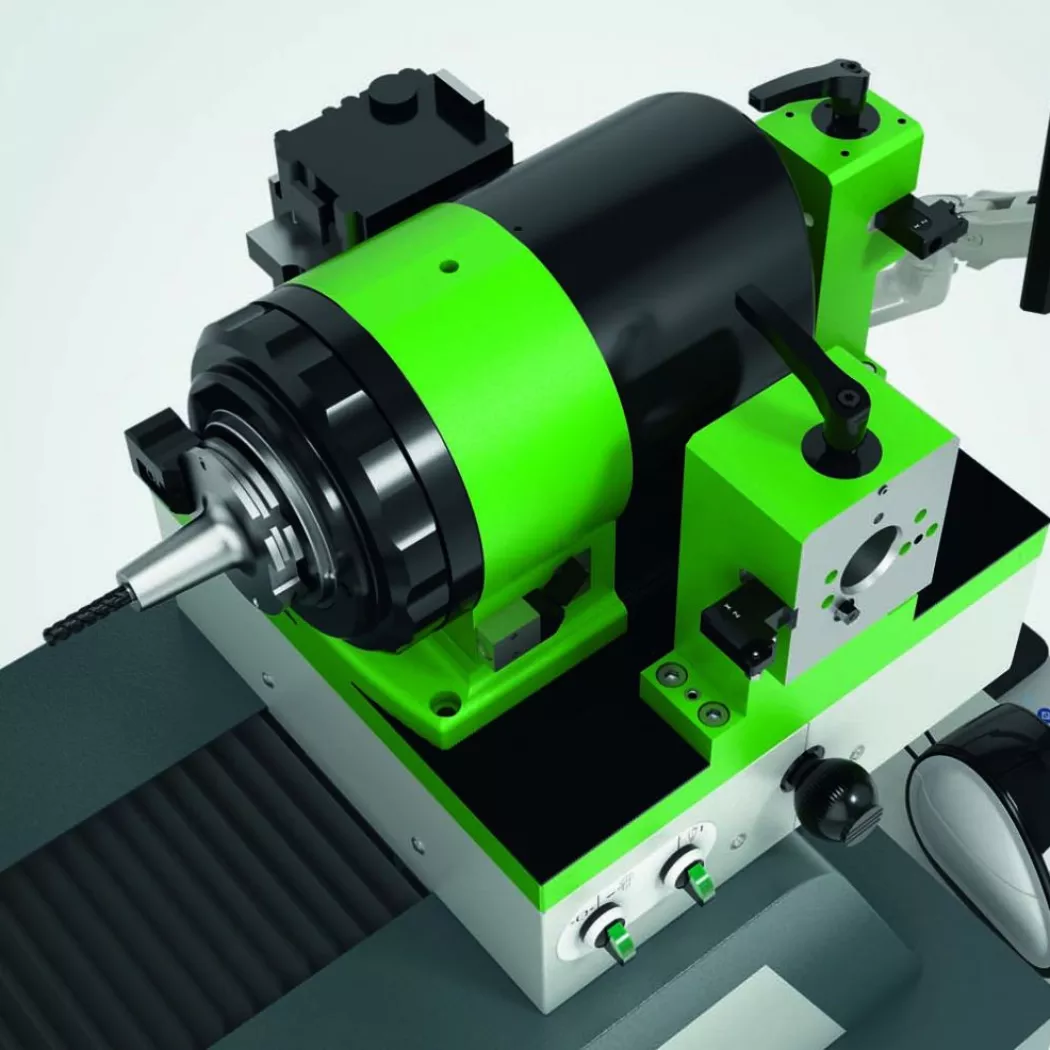

Duży, konfigurowalny stół pomiarowy
Stół można wyposażyć równocześnie w uchwyty tokarskie VDI oraz wrzeciono do oprawek frezarskich. Konstrukcja umożliwia szybkie przezbrojenie do pracy z różnymi systemami narzędziowymi. Dzięki temu urządzenie idealnie obsługuje produkcję wielkoseryjną i jednostkową.
Jedno stanowisko pokrywa potrzeby całego parku maszynowego.

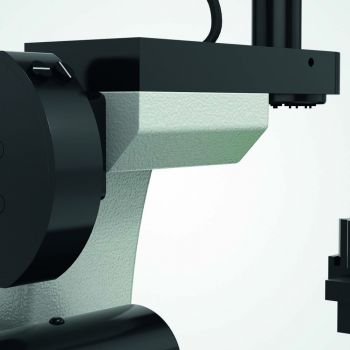

Korpus z żeliwa szarego
Materiał zapewnia odporność na naprężenia i minimalizuje wpływ rozszerzalności cieplnej na dokładność pomiarową. Tłumienie drgań jest znacznie lepsze niż w konstrukcjach spawanych lub aluminiowych.
Pomiary pozostają stabilne nawet na gorącej hali produkcyjnej.

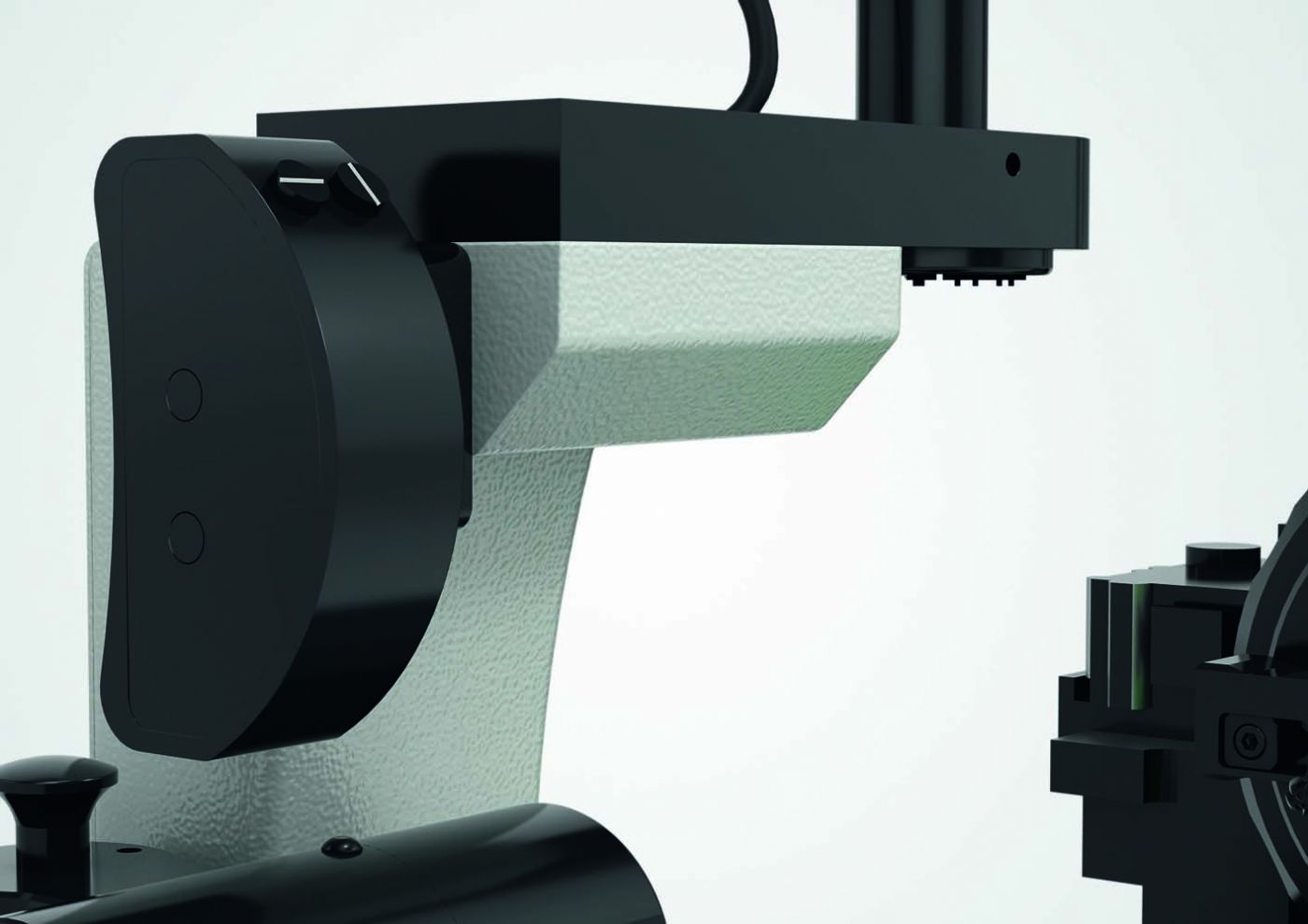

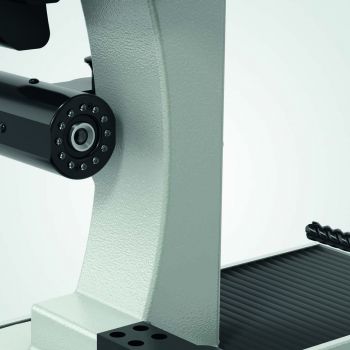

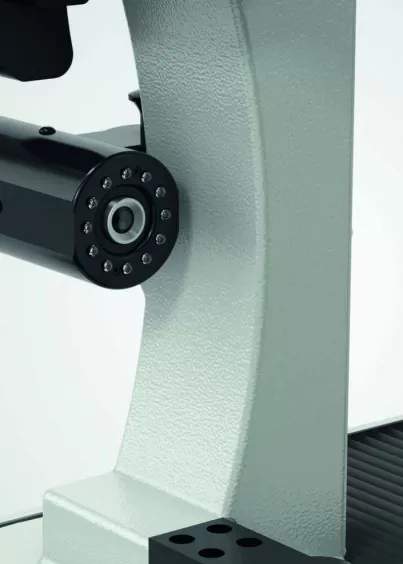

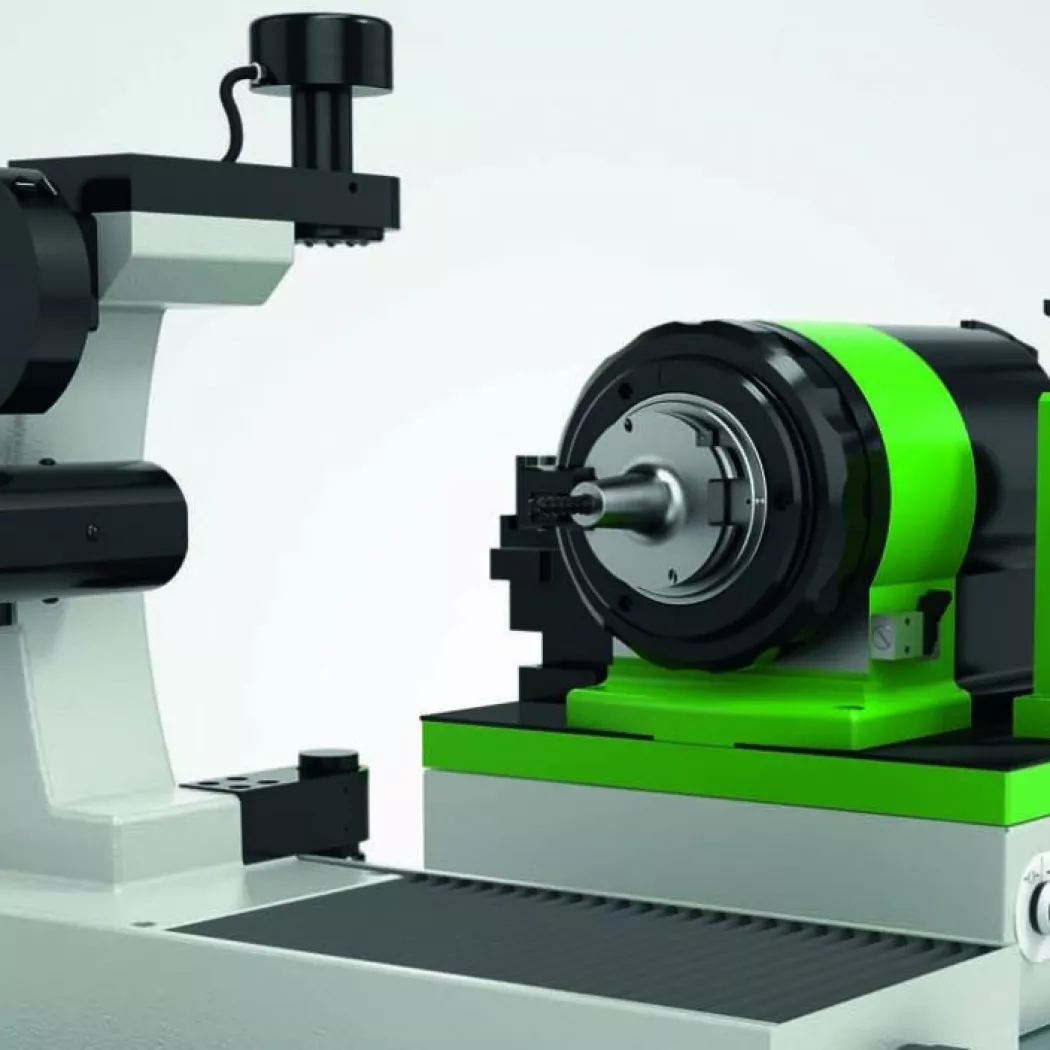

Precyzyjna kamera CCD z telecentryczną soczewką
Daje ostry, powtarzalny obraz krawędzi narzędzia oraz zwiększa dokładność inspekcji. Kamera współpracuje z oprogramowaniem CoVis lub EASY, automatyzując rozpoznawanie geometrii.
Dokładnie ustawiasz narzędzie, eliminując błędy wynikające ze złego odczytu.

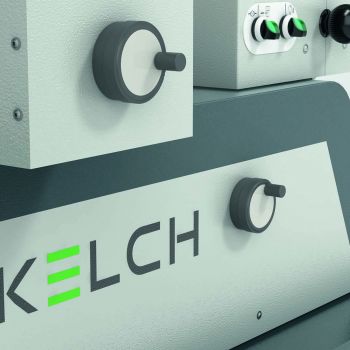

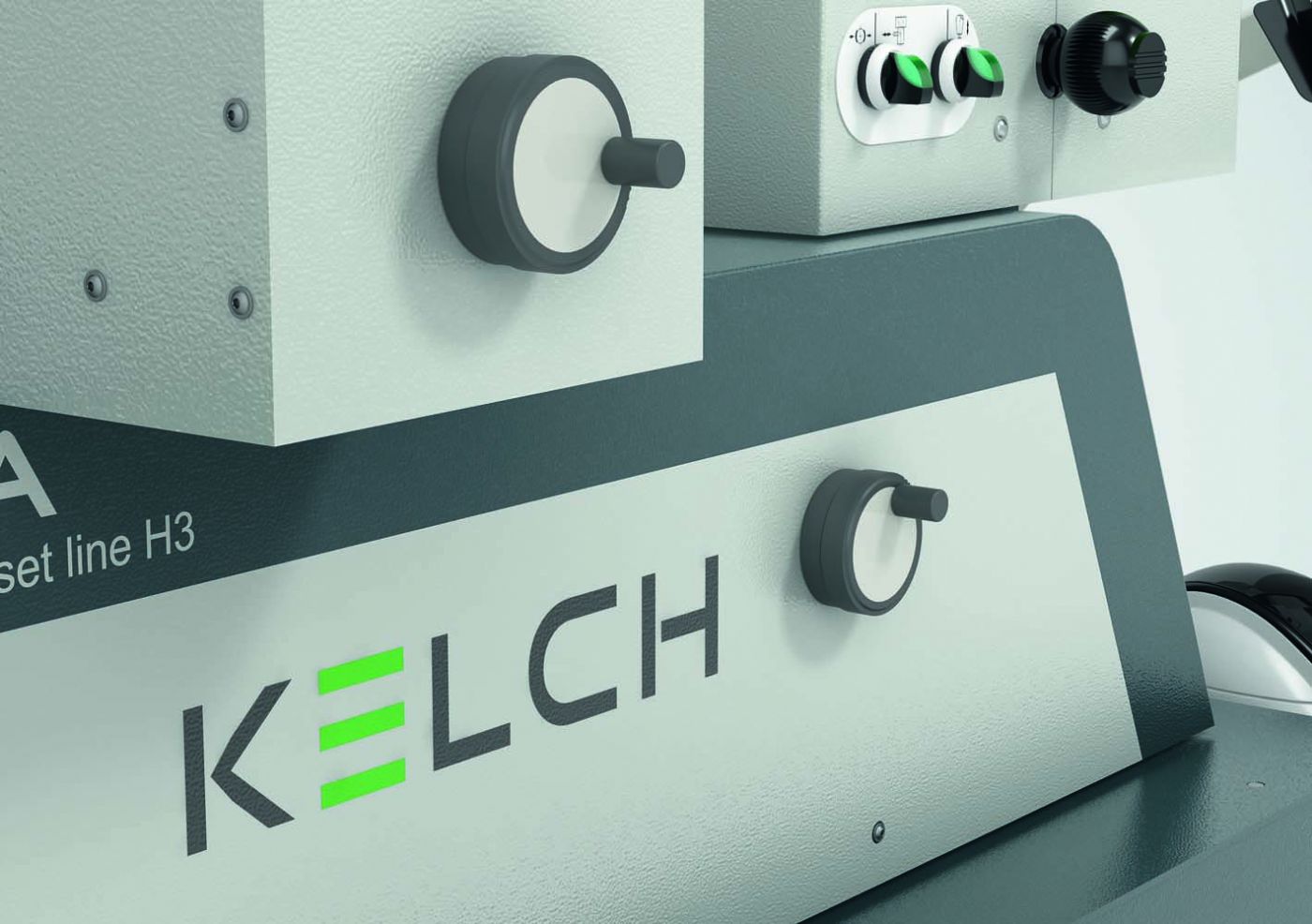

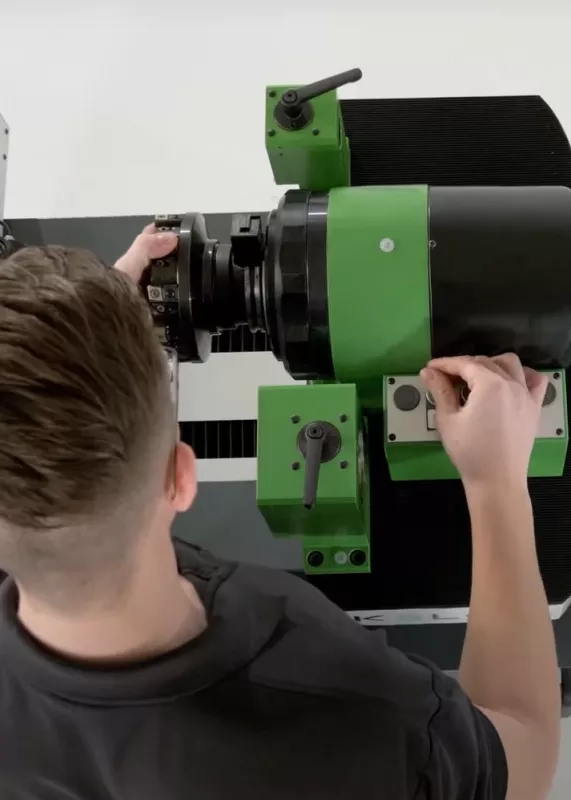

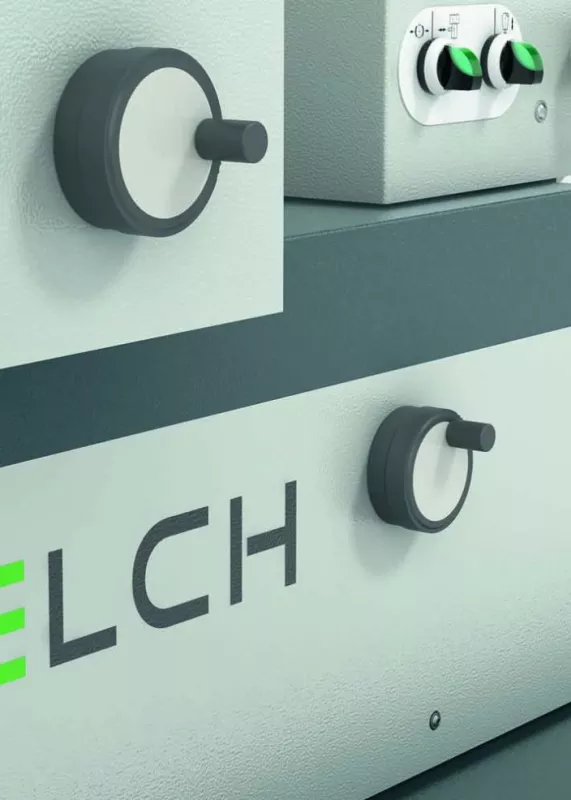

Intuicyjne sterowanie i ergonomia
Dostępne są wersje: pełne CNC (3 osie), półautomatyczna lub manualna. Pneumatyczne przełączanie trybów pracy ułatwia manipulację kamerą, a pokrętła precyzyjne pozwalają dokładnie ustawić ostrość oraz położenie.
Operator pracuje szybciej, bez stresu i zbędnych ruchów.

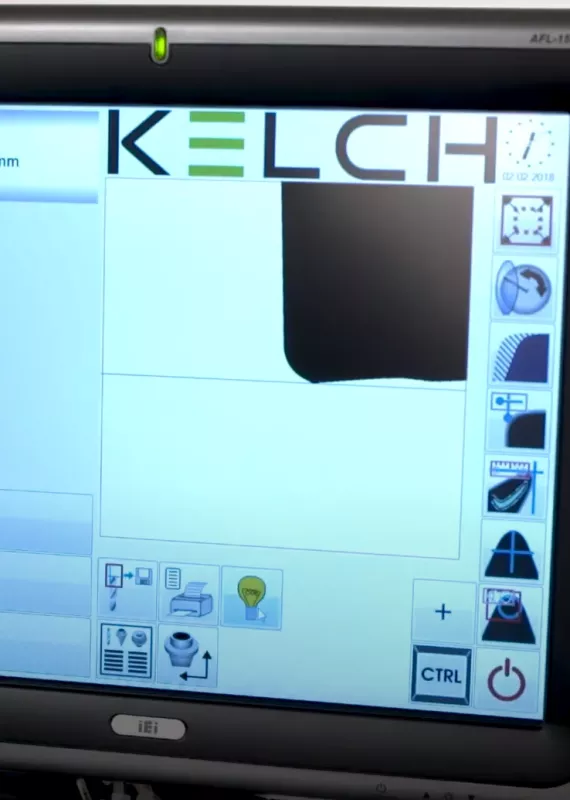

Zaawansowane oprogramowanie pomiarowe
Oprogramowanie EASY oferuje pełne raportowanie, integrację z bazami narzędzi oraz obsługę RFID. System automatycznie wykrywa krawędzie, zapisuje parametry i umożliwia eksport danych.
Standaryzacja pracy — pomiary wyglądają identycznie niezależnie od operatora.
Oprogramowanie
-
Oprogramowanie EASY do ustawiaczy narzędziowych KELCH- Oprogramowanie pomiarowe EASY dla ustawiaczy narzędziowych KELCH
- Automatyczne programy Teach-in, tryb inspekcyjny oraz Kelch Total Image do obsługi złożonych i zużywających się narzędzi
- Dwukierunkowa komunikacja DNC, obsługa RFID
Kiedy wybrać:
Gdy chcesz łatwo mierzyć narzędzia oraz automatycznie przekazywać ich dane do sterowań CNC i CAM.
Zapytaj o produkt
Zadzwoń do nas
+48 61 222 58 04
pod Twoje indywidualne potrzeby i przygotują ofertę.
Pliki do pobrania
Katalog ustawiaczy narzędziowych Kelch
pdf • 5.63 MB
Najczęściej zadawane pytania
FAQ
Czy H343 nadaje się do pracy bez klimatyzowanej hali?
Tak. Korpus z żeliwa szarego i liniały Heidenhain minimalizują wpływ temperatury.
Czy można doposażyć urządzenie w dodatkowe wrzeciona lub uchwyty?
Tak — stół jest modułowy i pozwala montować wrzeciona SK, HSK, PSK, VDI i inne.
Czy H343 współpracuje z systemami RFID?
Tak, w wersji z oprogramowaniem EASY obsługuje chipy Balluff, Mazak/Euchner oraz inne rozwiązania.
Czy wymagane jest szkolenie?
Podstawowa wersja jest intuicyjna, jednak przy integracji z TDM rekomendowane jest szkolenie operatora.
