Oprawka kompensacyjna z wrzecionem pneumatycznym TT-PN50 / TT-PN50X
- Kompensacja promieniowa do 5° i regulacja siły docisku
- Wbudowane wrzeciono pneumatyczne, prędkość obrotowa do 35 000 obr./min
- Przeznaczona do gratowania i fazowania krawędzi na ramionach robotów przemysłowych
Zapytaj o ofertę
Dział sprzedaży
Zainteresował Cię ten produkt?
Zapytaj o produkt
Zadzwoń Opis
Oprawka kompensacyjna z wrzecionem pneumatycznym TT-PN50 / TT-PN50X – automatyzacja gratowania i fazowania krawędzi

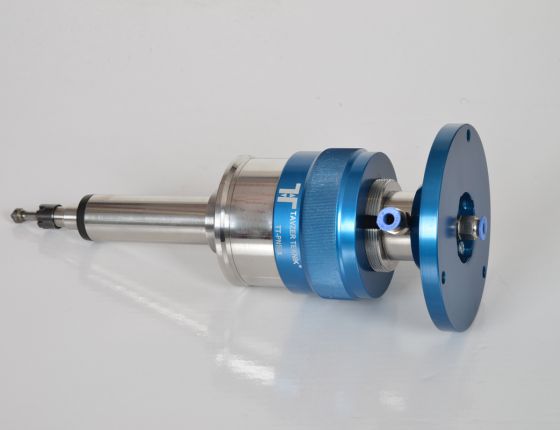

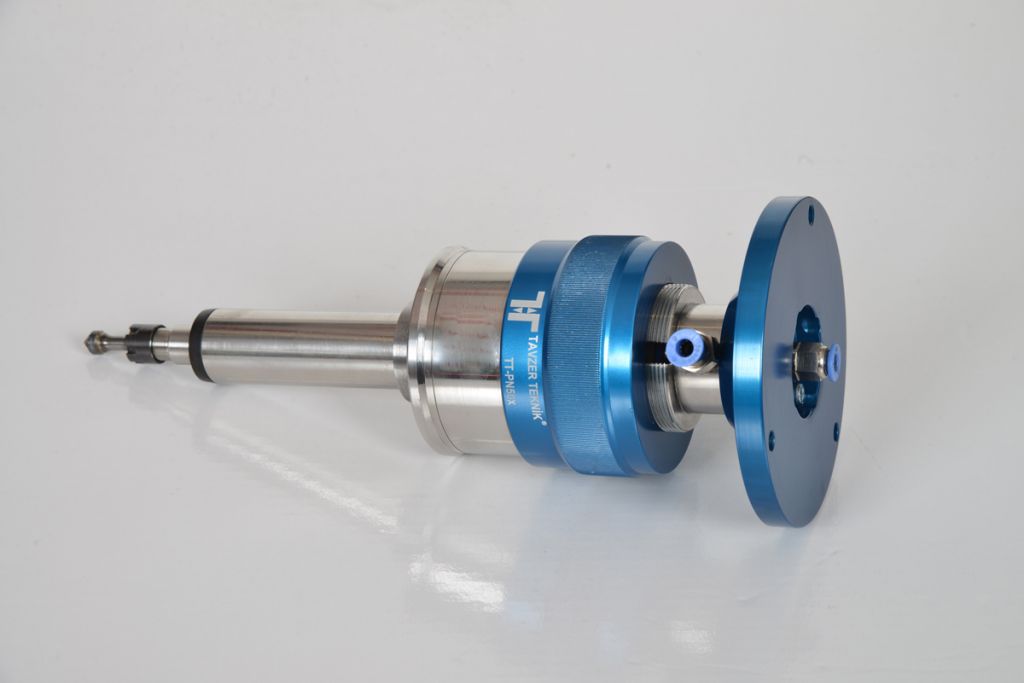

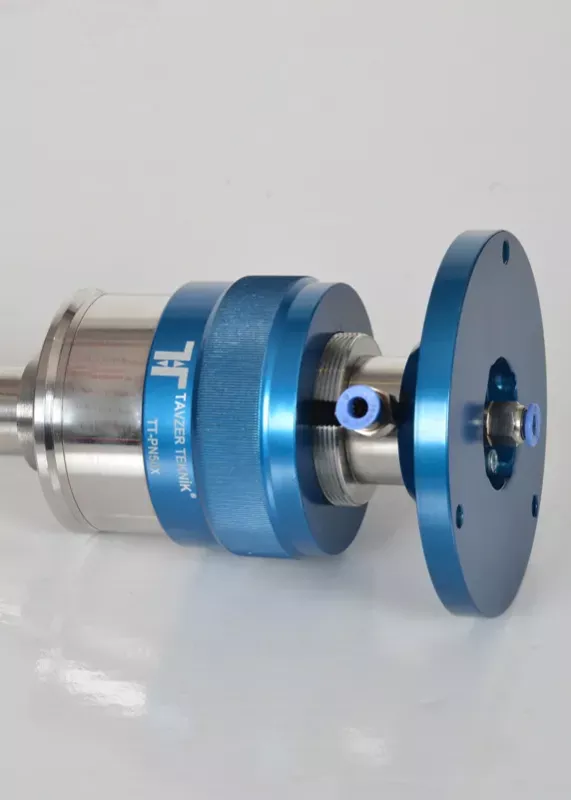

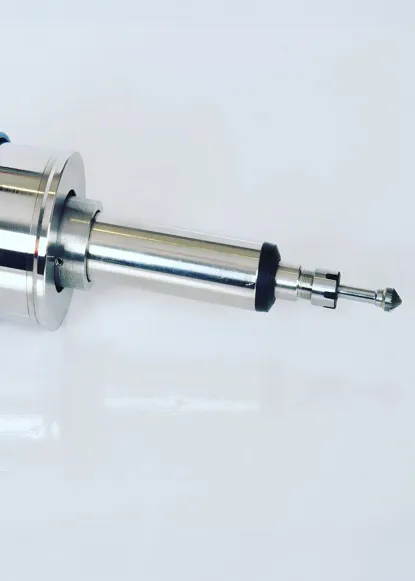

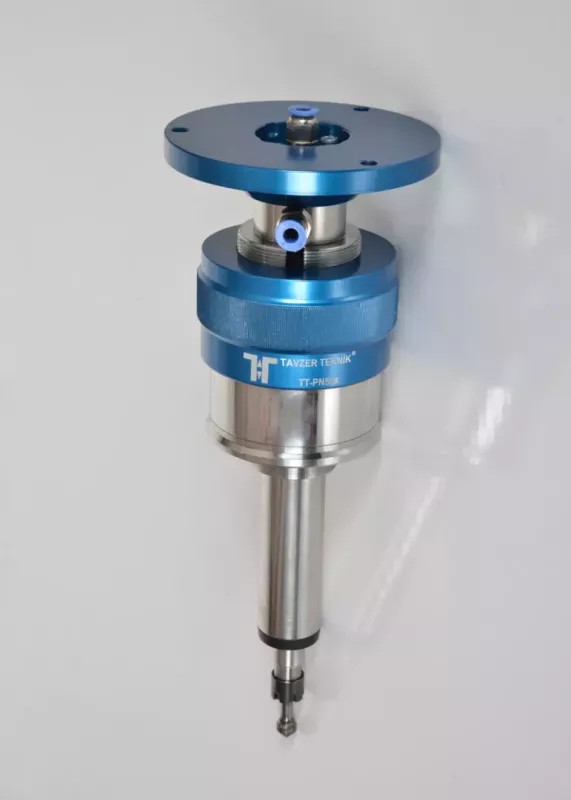

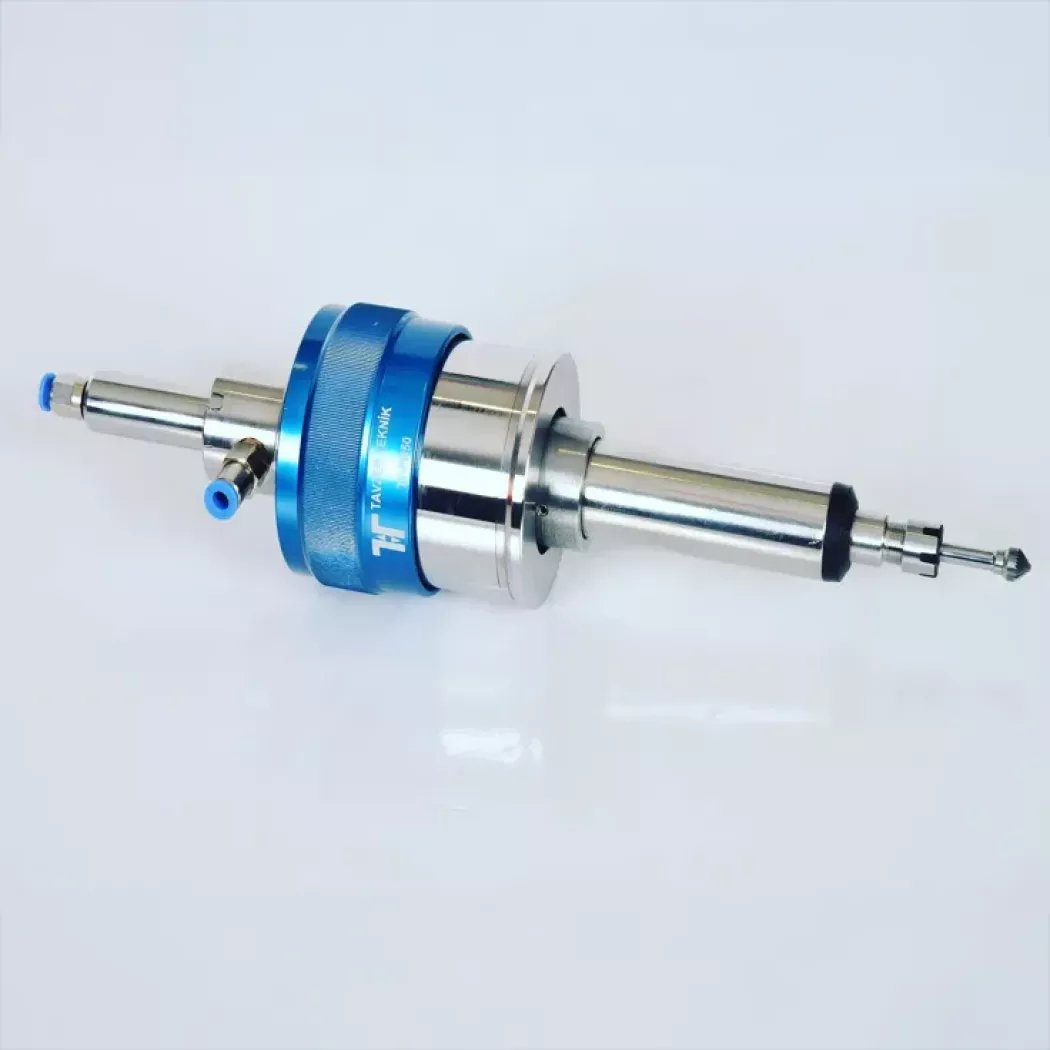

Model TT-PN50 (oraz wariant TT-PN50X z kołnierzem robota) to oprawka kompensacyjna wyposażona we własne wrzeciono pneumatyczne, przeznaczona do pracy z ramieniem robota przemysłowego. Dzięki temu robot nie musi dostarczać napędu wrzeciona — oprawka zapewnia wysoką prędkość obrotową (do 35 000 obr./min) i kompensację promieniową (5°) w celu wyrównania nierówności elementów obrabianych.
Oprawka TT-PN50 / TT-PN50X automatyzuje proces gratowania/fazowania krawędzi, szczególnie na elementach takich jak odlewy i odkuwki, gdzie geometria może być niestabilna. Pozwala to na znaczące skrócenie czasu pracy, eliminację ręcznych poprawek i zwiększenie powtarzalności procesu — co przekłada się na mniejsze przestoje, wyższą jakość oraz niższe koszty produkcji.
Wbudowane wrzeciono pneumatyczne
Oprawka ma własne napędzane wrzeciono powietrzne, co eliminuje potrzebę użycia napędu robota lub wrzeciona obrabiarki.
Uproszczenie integracji z robotem — skrócenie czasu wdrożenia i zmniejszenie kosztów automatyzacji. Robot może skupić się na prowadzeniu narzędzia zamiast dostarczania mocy.
Kompensacja promieniowa 5°
Oprawka umożliwia wychylenie narzędzia względem osi robota do 5°, co pozwala dostosować się do nierówności krawędzi obrabianych detali.
Zwiększona tolerancja względem nieregularnych geometrycznie elementów (np. odlewy/odkuwki), mniejsze ryzyko uszkodzenia detalu lub narzędzia, bardziej stabilny proces.
Regulowana siła docisku i adaptacja do chwytu
Siła docisku narzędzia może być regulowana; dostępne są wersje o średnicy chwytu 10-20 mm oraz mocowania narzędzi typu ER11, ER16, ER20.Siła docisku narzędzia może być regulowana; dostępne są wersje o średnicy chwytu 10-20 mm oraz mocowania narzędzi typu ER11, ER16, ER20.
Możliwość dopasowania oprawki do konkretnego systemu chwytowego i narzędzia, co przekłada się na elastyczność produkcji i możliwość wykorzystania w różnych liniach lub stanowiskach – zarówno dużych elementów, j
Zapytaj o produkt
Zadzwoń do nas
+48 61 222 58 04
pod Twoje indywidualne potrzeby i przygotują ofertę.
Najczęściej zadawane pytania
FAQ
Czy produkt TT-PN50 / TT-PN50X wymaga zastosowania robota z napędem wrzeciona?
Nie – wrzeciono pneumatyczne jest wbudowane w oprawkę, więc robot nie musi posiadać własnego systemu napędowego dla narzędzia.
Jakie są ograniczenia dotyczące geometrii obrabianego elementu?
Oprawka ma kompensację promieniową do 5°, co pozwala radzić sobie z odchyłkami krawędzi wynikającymi z odlewów i odkuwek. Jednakże jeśli geometria detalu jest znacznie zła lub niestabilna, warto rozważyć wcześniej analizę procesu.
Czy można stosować tę oprawkę na obrabiarce CNC zamiast robota?
Tak — choć produkt jest promowany do integracji z robotami, system może być wykorzystany również na obrabiarkach, jeśli spełnione są warunki montażowe. W szczególności wariant TT-PN50X z kołnierzem robota może być adaptowany.
Jaką prędkość obrotową osiąga wrzeciono?
Wrzeciono osiąga prędkość do 35 000 obr./min. dla modelu TT-PN50 / TT-PN50X.
Jak dobrać mocowanie chwytu i narzędzia?
Do wyboru są średnice chwytu od 10 do 20 mm oraz mocowania narzędzia w systemie ER11, ER16 lub ER20 — co pozwala dopasować oprawkę do posiadanej maszyny i narzędzia.
