Oprogramowanie phoenix X|act

Zaawansowane oprogramowanie Phoenix X|act, do wizualizacji i obróbki obrazu rentgenowskiego, pozwalające na programowanie automatycznych cykli testowych badanych przedmiotów. Prosta oraz intuicyjna obsługa umożliwia ręczną lub w pełni zautomatyzowaną inspekcję rentgenowską.

• oprogramowanie dedykowane do inspekcji 2D
• prosta i intuicyjna obsługa
• niezwykle wysoka oraz powtarzalna wykrywalność defektów elementów badanych
• skrócony czas konfiguracji opcji programowania na bazie modelu CAD
• oszczędność czasu dzięki zastosowaniu w pełni zautomatyzowanych procesów inspekcji
• stworzone programy inspekcyjne można przenieść do wszystkich systemów Phoenix kompatybilnych z X|act

Standardowe moduły oprogramowania:

BGA|module

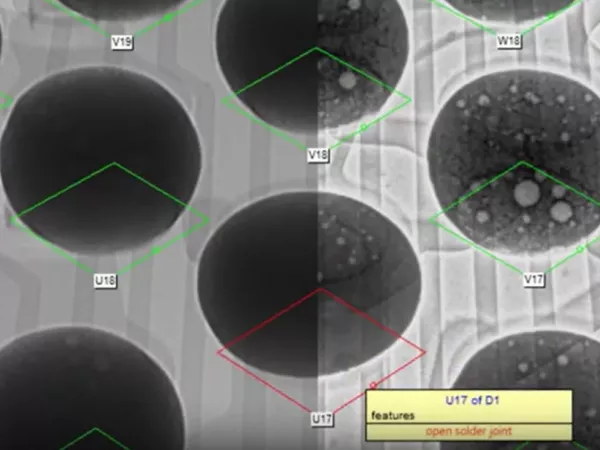

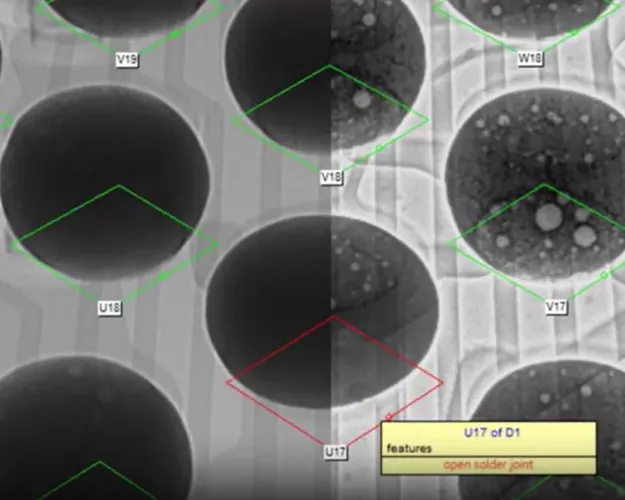

Intuicyjna i automatyczna ocena połączeń lutowanych BGA, w tym automatyczna analiza jakości spoiny.

VC|module
Intuicyjny pakiet oprogramowania do obliczania ubytków i automatycznej analizy, w tym możliwość oceny
pustych przestrzeni w wielowarstwowych matrycach.

C4|module
Ocena okrągłych połączeń lutowanych o strukturze podłoża, takich jak wypustki C4.

ML|module
Rejestracja wielowarstwowych obwodów drukowanych.

Opcjonalne moduły dodatkowe:

X|act BGA check strategy
Zautomatyzowana analiza CAD połączeń lutowanych BGA.

X|act PTH check strategy
Zautomatyzowana analiza CAD połączeń lutowanych PTH.

XE2 package
Pakiet zautomatyzowanej oceny połączeń lutowanych :

• QFP|module: zautomatyzowana ocena połączeń lutowanych QFP
• QFN|module: zautomatyzowana inspekcja połączeń lutowanych QFN / MLF
• PTH|module: zautomatyzowana ocena połączeń lutowanych pin-through-hole

Xlact review
Dodatkowe narzędzie do analizy offline wyników przeprowadzonej inspekcji.
