Podstawowe pojęcia

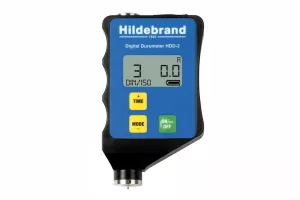

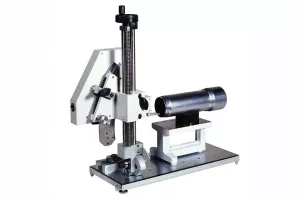

Durometr - to urządzenie do pomiaru twardości gumy, tworzyw sztucznych i innych materiałów niemetalicznych.
Twardość - to zdolność materiału do stawienia oporu wgłębnikowi o określonej geometrii penetrującego ten materiał pod znaną siłą.

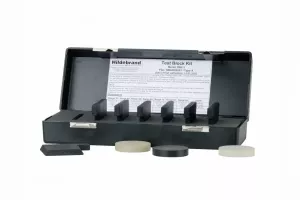

Twardość Shore’a - jest własnością mechaniczną materiału, np. gumy. Firma Shore Instruments Co. skonstruowała pierwsze urządzenie do pomiaru metodą o nazwie pochodzącej od nazwy producenta.
Jakie materiały można mierzyć Durometrem?
Zakres stosowania ograniczają z jednej strony miękkie silikony, z drugiej natomiast twarde tworzywa polimerowe. Ważnym ograniczeniem jest również geometria próbki, ze szczególnym uwzględnieniem grubości.
Jaką metodę Shore’a zastosować do określonego materiału i aplikacji?
| Metoda A: | Miękkie gumy, elastometry, gumy naturalne... |
| Metoda D: | Twarde gumy, twarde termoplasty… |
| Metoda AO: | Pianki, kierownice samochodowe, panele wewnętrzne… |
| Metoda B: | Twarde elastometry, których twardość zawiera się między metodą Shore D i Shore A |
| Metoda C: | Elastomery o średniej twardości… |
| Metoda DO | Granulaty, zwoje tekstylne… |
| Metoda O: | Miękkie elastometry, zwoje tekstylne… |
| Metoda OO: | Pianki, gumy spienione, żele… |
Jak głębokość wgłębnika penetruje materiał?
Maksymalne przemieszczenie wgłębnika od powierzchni kontaktu przy odczycie równym 0 wynosi 2,5 mm*. Oznacza to, że próba pomiaru twardości wyszlifowanej płyty stalowej daje odczyt równy 100 jednostkom, co odpowiada zerowej penetracji materiału.
* Wyjątek stanowi skala Asker C = 2,54 mm
Jaki kształt ma wgłębnik durometru?
| Durometr A i C: | ø0,79 mm / 35° / ø1,25 |
| Durometr D i B: | R0,1 / 30° / ø1,25 |
| Durometr AO: | ø5 mm |
| Durometr Asker C: | ø5,08 mm |
| Durometr DO, O i OO: | ø2,38 mm |
Jaką maksymalną siłę aplikuje wgłębnik na materiał (przy 100 Sh)?
| Durometr OO: | 1,11 N |
| Durometr A, AO, B i O: | 8,05 N |
| Durometr Asker C: | 8,39 N |
| Durometr D, C i DO: | 44,5 N |
Każdy durometr/twardościomierz posiada co najmniej jedną sprężynę. Służy ona do wytworzenia siły zgodnie z prawem Hooka (Sir Rober Hook). Każdej penetracji odpowiada siła nacisku na wgłębnik.
W jakim zakresie można używać durometrów?
Zakres pomiarowy durometru wynosi 0-100 jednostek. Nie powinno się wykonywać pomiarów w zakresie początkowym (0-10 jednostek) i na końcu skali (90-100 jednostek). Materiał o twardości poza zakresem 10-90 jednostek wymaga użycia innej skali Shore’a, czyli innego durometru.
Jakiej grubości materiału wymaga się do pomiaru twardości?
Minimalna grubość próbki to 6 mm przy czym wartość tę można uzyskać składając maksymalnie z próbki o minimalnej grubości 2 mm każda. Jeśli grubość materiału wynosi 1,5 mm, nie można mierzyć jego twardości durometrem. Z uwagi na zakres przemieszczenia wgłębnika równy 2,5 mm pomiar materiałów o małej grubości jest obarczony trudną do oszacowania niepewnością pochodzącą od wpływu podłoża.
Jak długo powinien trwać pomiar twardości?
Czas pomiaru zaczyna się z chwilą kontaktu stopy – a nie wgłębnika – durometru z powierzchnią badanego materiału i jest on określony w normach. Oznacza to, że nie powinno się porównywać wyników uzyskanych metodami opisanymi w różnych normach.
Przykład:
| Norma | ASTM D 2240 (Durometr A) | ISO 7619-1 (Durometr A) |
| Czas pomiaru, s | 1 | 3 |
Wyniki pomiaru metodą amerykańska (ASTM D 2240) są wyższe niż wyniki uzyskane porównywalną metodą międzynarodową (ISO 7619-1). Według ISO 7619-1 wgłębnik ma więcej czasu na penetrację materiału. Jeśli zachodzi potrzeba porównania wyników, czas pomiaru powinien być taki sam.
